Pretvarač momenta — uklanjanje i ugradnja (Peugeot Eurovans 807)

Sadržaj: Automobili s automatskim mjenjačem…🠇 Automobili s automatskim mjenjačem…🠇 Montaža 🠇

Automobili s automatskim mjenjačem BVA AL4

Uklanjanje

1. Skinite mjenjač, vidi odgovarajuće poglavlje.

2 Postavite ručke za uklanjanje i ugradnju pretvarača zakretnog momenta [2] kao što je prikazano na slici i uklonite pretvarač zakretnog momenta 1.

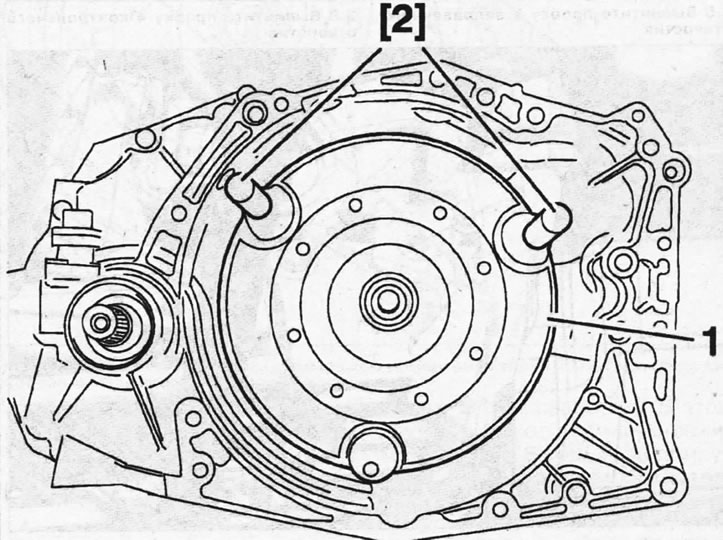

4.2. Ugradite ručke [2] i uklonite pretvarač momenta 1

Oprez! Postupajte oprezno jer je pretvarač momenta napunjen uljem za mjenjač.

3. Uklonite uljnu brtvu 2 pretvarača zakretnog momenta pomoću alata 4 (vidi ilustraciju).

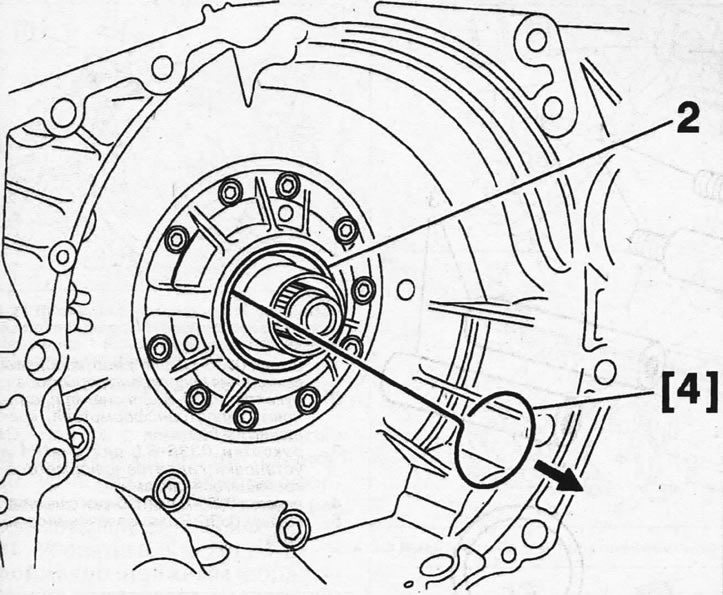

4.3. Uklonite uljnu brtvu 2 pretvarača zakretnog momenta pomoću alata 4

Montaža

4. Očistite sjedište uljne brtve.

5. Postavite novu uljnu brtvu pretvarača zakretnog momenta 2 s odgovarajućim trnom 3 (vidi ilustraciju).

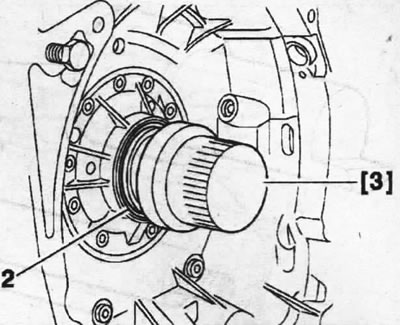

4.5. Postavite novu uljnu brtvu 2 pretvarača momenta s odgovarajućim trnom 3

6. Pregledajte pretvarač zakretnog momenta, prsten koji ga centrira u odnosu na pogonski disk i žljebove na osovini pretvarača zakretnog momenta.

Oprez: Prilikom zamjene pretvarača zakretnog momenta novim, prije ugradnje napunite ga s polovicom količine ulja za mjenjač koju preporučuje proizvođač vozila.

7. Ugradite pretvarač zakretnog momenta pomoću ručki koje su korištene tijekom uklanjanja.

8. Provjerite je li pretvarač momenta pravilno ugrađen u mjenjač tako što ćete ga osigurati od pada alatom 18 (vidi ilustraciju).

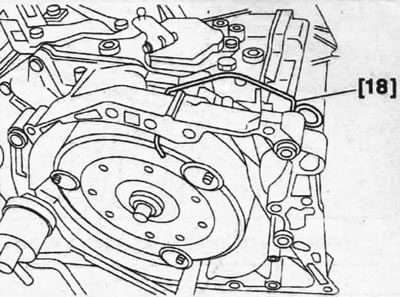

4.8. Provjerite je li pretvarač momenta pravilno ugrađen u mjenjač tako da ga osigurate od pada alatom 18

9. Ugradite mjenjač, vidi odgovarajuće poglavlje.

10. Dodajte ulje u mjenjač do potrebne razine.

Automobili s automatskim mjenjačem 4HP20

Uklanjanje

11. Skinite mjenjač, vidi odgovarajuće poglavlje.

Oprez: Pretvarač momenta može biti pričvršćen na pogonsku ploču vijcima ili maticama. To je zbog prisutnosti odgovarajućih uklonjivih ručki (vidi ilustraciju 4.0).

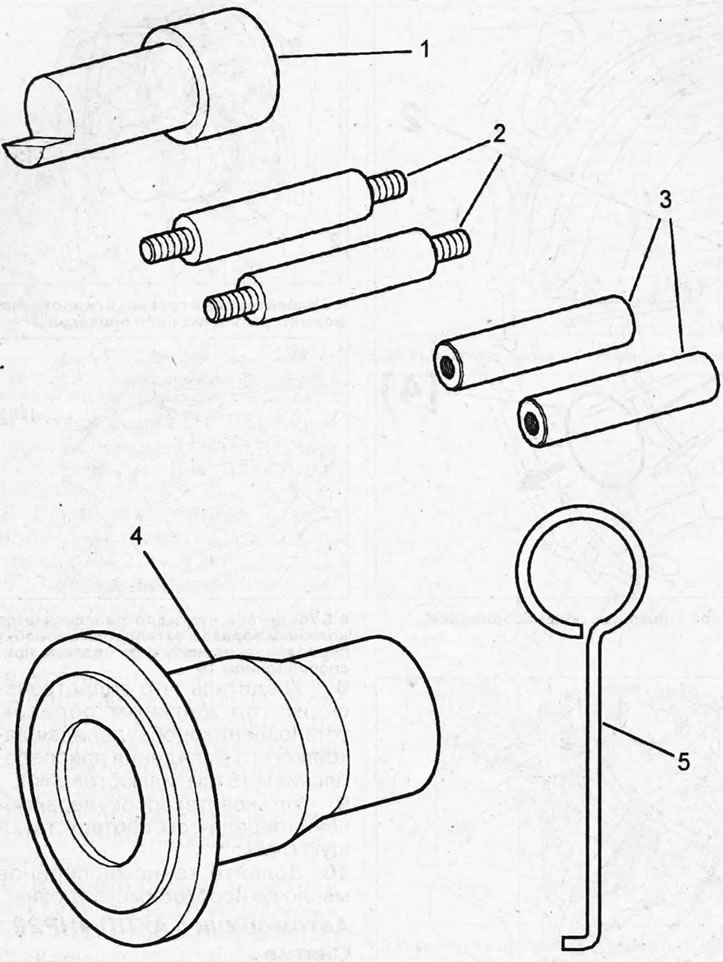

4.0. Alati potrebni za uklanjanje i ugradnju pretvarača zakretnog momenta 1 - pin 0336-E2 kako bi se spriječilo ispadanje pretvarača momenta; 2 - 0336-B ručke za skidanje i ugradnju pretvarača zakretnog momenta pričvršćene vijcima; 3 - ručke 0336-B1 za uklanjanje i ugradnju pretvarača zakretnog momenta pričvršćene maticama; 4 - trn 0336-N za pakiranje brtve; 5 - kuka 0336-P za vađenje uljnog brtvila

12. Ugradite posebne ručke za uklanjanje/ugradnju pretvarača zakretnog momenta. Odaberite ručke ovisno o vrsti nosača pretvarača zakretnog momenta (vidi ilustraciju 4.0).

13. Uklonite potisni valjak 0336-E2, koji je korišten za sprječavanje ispadanja pretvarača zakretnog momenta prilikom skidanja mjenjača.

14. Skinite pretvarač momenta pomoću ručki 2 ili 3 (vidi ilustraciju).

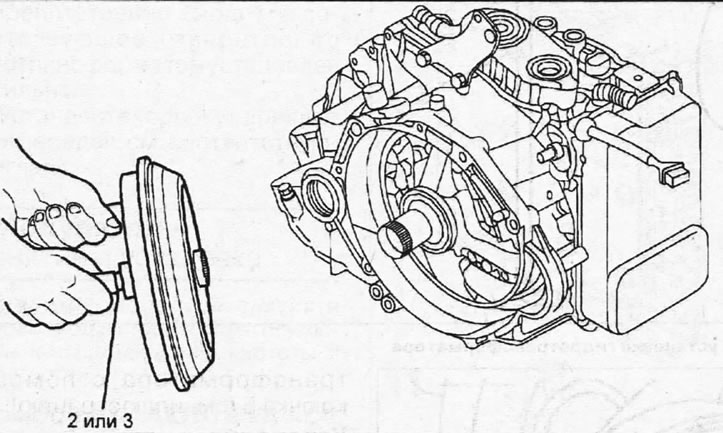

4.14. Uklonite pretvarač momenta pomoću ručki 2 ili 3

Oprez! Postupajte oprezno jer je pretvarač momenta napunjen uljem.

15. Uklonite brtvu ulja pretvarača zakretnog momenta pomoću kuke 5 (vidi ilustraciju).

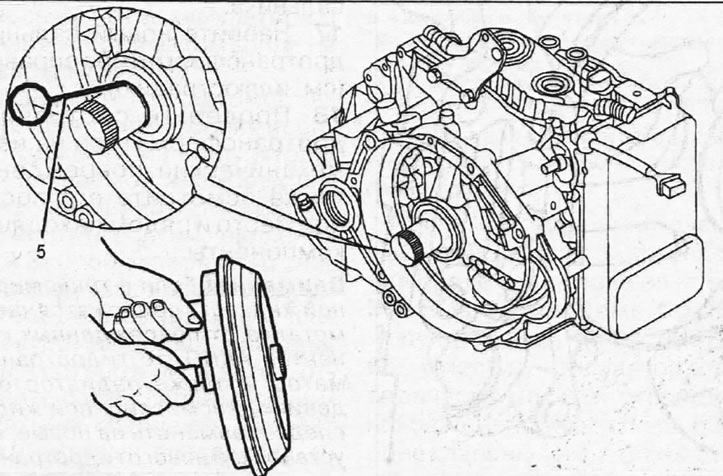

4.15. Uklonite brtvu ulja pretvarača zakretnog momenta pomoću kuke 5

Montaža

16. Očistite sjedište uljne brtve.

17. Pritisnite novu uljnu brtvu pretvarača momenta na mjesto pomoću trna [1] (vidi ilustraciju).

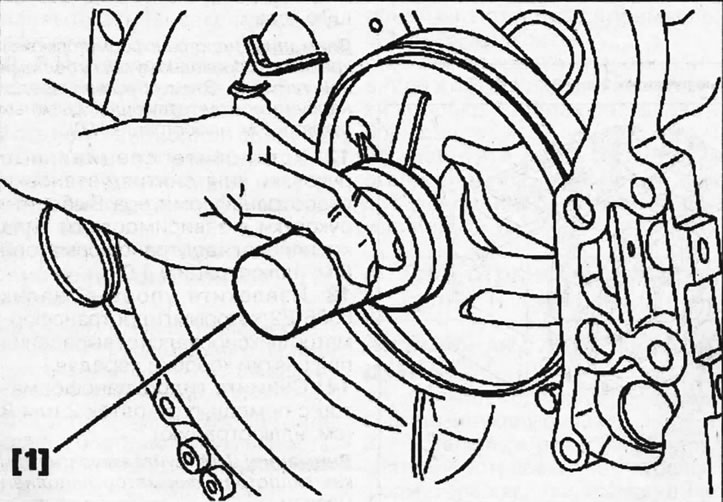

4.17. Ugradite novu brtvu ulja pretvarača momenta pomoću odgovarajućeg trna (1

(Izvornik se nalazi na: Peugeotbook.ru)

18. Provjerite stanje pretvarača zakretnog momenta na habanje i mehanička oštećenja, a također pregledajte njegovo mjesto montaže i obližnje komponente.

Oprez! Ako ulje mjenjača sadrži metalne čestice iz oštećenih komponenti automatskog mjenjača, pretvarač zakretnog momenta i hladnjak ulja mjenjača treba zamijeniti novima. Prije ugradnje novog pretvarača zakretnog momenta, napunite ga s polovicom količine ulja za mjenjač koju preporučuje proizvođač vozila.

19. Nanesite tanki sloj masti na radnu površinu brtve.

20. Ugradite pretvarač momenta pomoću ručki koje su korištene tijekom demontaže.

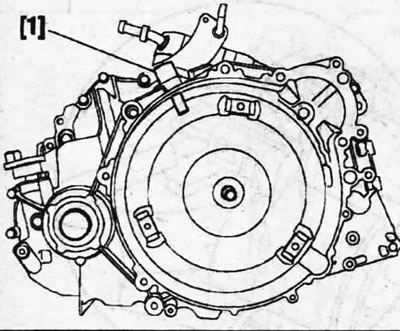

21. Provjerite je li pretvarač momenta pravilno postavljen na svoje mjesto montaže, a zatim ga osigurajte od ispadanja pomoću potisnog valjka 1 (vidi ilustraciju). Ako osovina bez ikakvih prepreka stane u odgovarajući otvor, tada je pretvarač momenta ispravno ugrađen.
