Zespół szczotki przedniej szyby
1 - uchwyt z mechanizmem przegubowym, 2 - silnik, 3 - korba, 4 - łączniki, 5 - wałek wycieraczki, 6 - uchwyty szczotek, 7 - szczotka

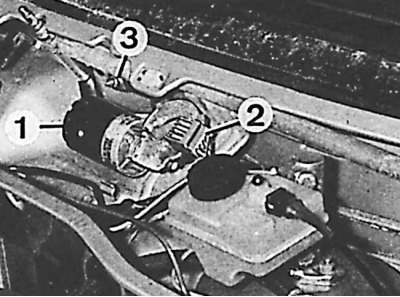

Instalowanie zespołu napędu wycieraczek
1 - silnik, 2 - łącznik, 3 - element mocowania mechanizmu
Wycieraczka i silnik napędowy znajdują się w tylnej części komory silnika.
Wycofanie
1. Odłącz ujemny przewód od akumulatora.
2. Zdejmij kratkę znajdującą się przed przednią szybą.
3. Jeśli jest, odkręć śruby i zdejmij osłonę ochronną z silnika.
4. Wyjmij złącze elektryczne z silnika wycieraczek.
5. W modelach, w których nie ma wystarczającej ilości miejsca na wyjęcie drążków wycieraczek między głównym cylindrem hamulcowym a przegrodą, przesuń główny cylinder hamulcowy na bok w następujący sposób.
6. Odkręć nakrętki mocujące główny cylinder hamulcowy do wzmacniacza podciśnienia, a następnie podnieś główny cylinder hamulcowy z zębatek i cofnij go bez odłączania przewodów hamulcowych.
7. W modelach z elektroniczną jednostką sterującą umieszczoną w tylnym rogu komory silnika, zakrywającą śrubę drążka wycieraczki, jednostkę należy zdemontować w następujący sposób.
8. Podnieś pokrywę bloku, a następnie odłącz bloki sterowania i wyjmij blok.

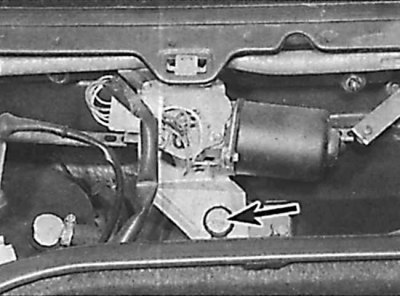

9. Odkręć elementy mocujące płytki uchwytu mechanizmu wycieraczek.

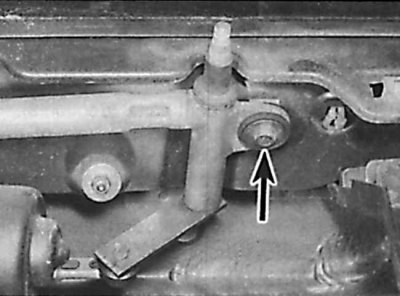

10. odkręcić śrubę (wskazany strzałką) mocowania silnika wycieraczek.

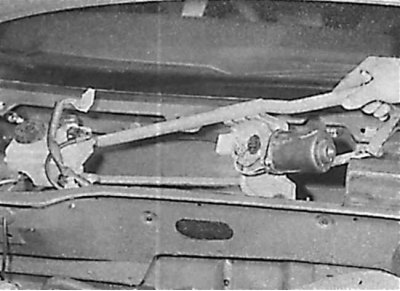

11. odkręcić śrubę (wskazany strzałką) mocowania wycieraczek.
12. Wymontować wycieraczkę przedniej szyby z pojazdu.

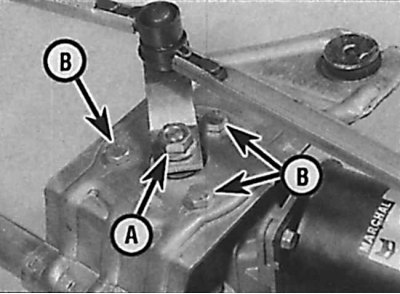

13. W razie potrzeby poluzuj nakrętkę (A) drążek wycieraczek i trzy śruby (W) mocowanie silnika wycieraczek do płytki uchwytu mechanizmu wycieraczek i wyjmij silnik.
Instalacja
Instalacja odbywa się w kolejności, powrót do demontażu.
