Vstrekovací systém Roto Diesel s filtrom a ohrievačom Roto Diesel

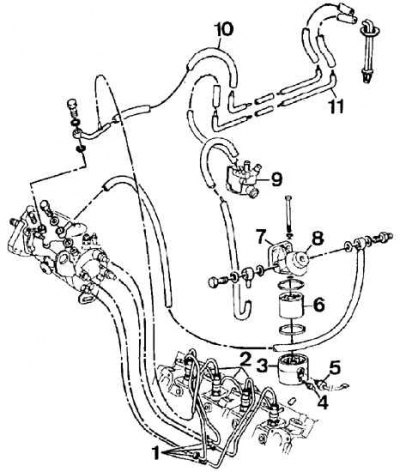

1 – vstrekovacie potrubie, 2 – spätné potrubie, 3 – puzdro, 4 – vypúšťacia skrutka vody, 5 – snímač hladiny vody, 6 – filtračná vložka, 7 – hlava filtra, 8 – ručné palivové čerpadlo, 9 – ohrievač, 10 – spätné potrubie, 11 – potrubie prívodu paliva
Palivový filter Roto Diesel

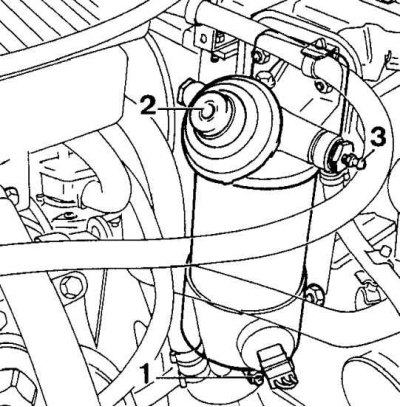

1 – vypúšťacia skrutka vody, 2 – ručné čerpadlo, 3 – odvzdušňovač
Demontáž tela vstrekovača

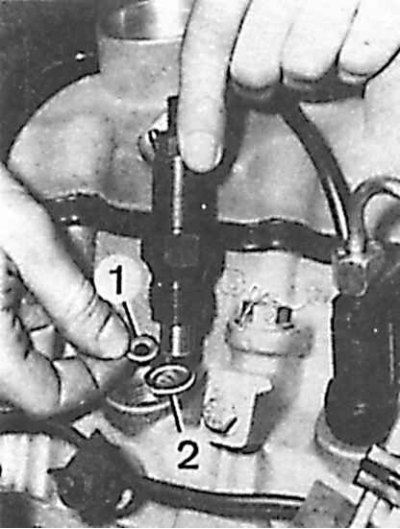

1 – ohňovzdorné tesnenie (s konvexným povrchom smerom nahor)
2 – medené tesnenie
Vstrekovací systém Bosch, filter Purflux
1. Otvorte odvzdušňovač (1) (pozri obr. Palivový filter Purflux).
2. Stlačte tlačidlo (3), kým palivo nezačne vytekať bez vzduchových bublín.
3. Naskrutkujte odvzdušňovač (1).
4. Stlačte tlačidlo (3), kým nepocítite citeľný odpor.
5. Zapnite štartér na 10-15 sekúnd (pre automatické odvzdušnenie vstrekovacieho čerpadla).
Vstrekovací systém Roto Diesel
6. Otvorte odvzdušňovač (3) (pozri obr. Palivový filter Roto Diesel).
7. Stlačte tlačidlo (2), kým palivo nezačne vytekať bez vzduchových bublín.
8. Naskrutkujte odvzdušňovač (3).
9. Zapnite štartér na 10-15 sekúnd (na automatické odstránenie vzduchu z vysokotlakového palivového čerpadla).
