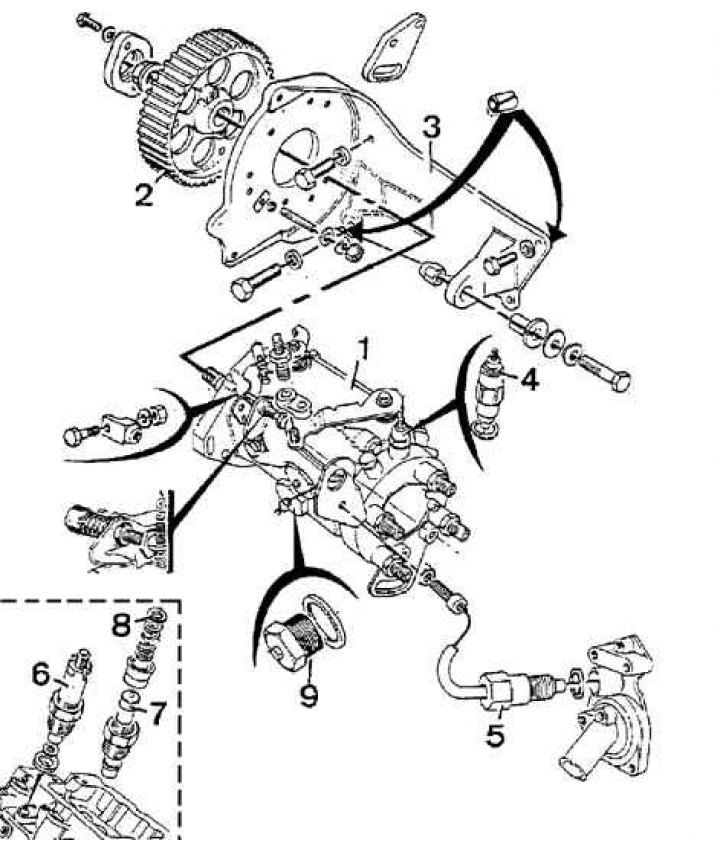

Vysokotlakové palivové čerpadlo a vstrekovače Roto Diesel
1 – čerpadlo, 2 – hnacia remenica čerpadla, 3 – konzola, 4 – elektricky ovládaný uzatvárací ventil motora, 5 – termostatická regulácia studeného štartu, 6 – teleso vstrekovača, 7 – postrekovač, 8 – nastavovacie tesnenie, 9 – čerpadlo krytu revízneho otvoru

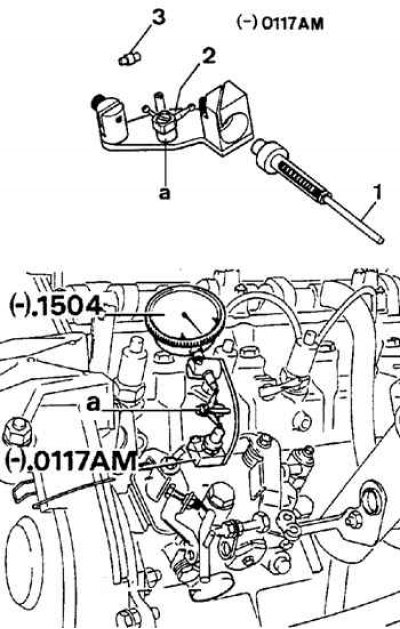

Držiak a nástavec pre číselník pre montáž čerpadla Roto Diesel
1 – predĺženie, 2 – konzola, 3 – hrot, a – medzičlánok
1. Odstráňte vzduch z palivového systému.
2. Upravte voľnobežné otáčky.
3. Odstráňte kryt hlavy valcov.
4. Kľukový hriadeľ motora nastavte tak, aby výfukový ventil valca č.1 bol na začiatku otvárania.

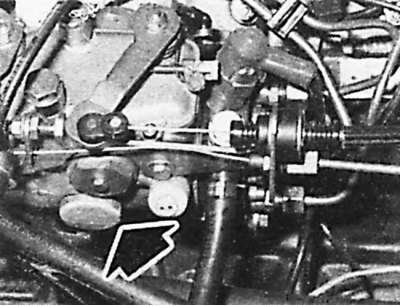

5. Odstráňte kryt kontrolného otvoru (označené šípkou), ktorý sa nachádza na zadnej strane čerpadla.
6. Nakloňte čerpadlo smerom od motora.
7. Nainštalujte predĺženie (1) do kontrolného otvoru (pozri obr. Držiak a nástavec pre číselník pre montáž čerpadla Roto Diesel).
8. Pripevnite číselník na držiak (2).
9. Pripevnite zostavu držiaka indikátora (2) k pumpe spolu s hrotom (3).
10. Pripojte medzičlánok (a) k predĺženiu (1) a vynulujte číselník.
11. Kľukový hriadeľ motora otočte do polohy, v ktorej sa začínajú otvárať ventily valca č. 1 (zodpovedá TDC piestu valca č. 4).
12. Upevnite zotrvačník motora v tejto polohe.
13. Pomalým otáčaním čerpadla v smere predstihu vstreku nastavte hodnotu na 0,001 mm.
14. Utiahnite upevňovacie prvky čerpadla na príslušný krútiaci moment.
Kontrola inštalácie
Inštalácia sa kontroluje rovnakým spôsobom ako pri čerpadle Bosch (pozri popis v pododdiel 3.2.4).
