Снятие - 8-клапанные двигатели
Верхняя крышка
1. Ослабьте и снимите два крепежных болта (один спереди и один сзади), затем снимите верхнюю крышку ремня ГРМ с головки блока цилиндров (см. рисунки).

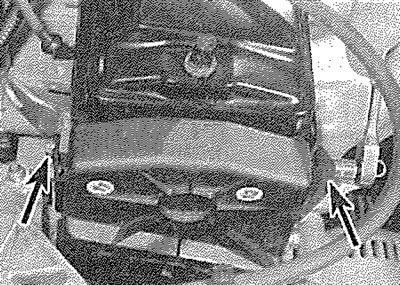

5.1а. Открутите два крепежных болта (указаны стрелками)...

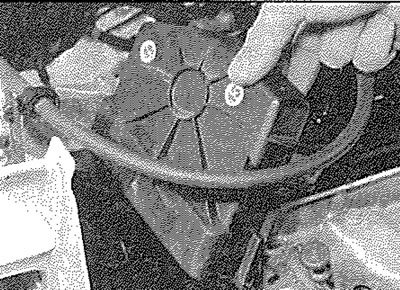

5.1б.... и снимите верхнюю крышку ремня ГРМ
Центральная крышка
Примечание: на более поздних двигателях центральная крышка объединена с нижней крышкой и не является отдельным компонентом.
2. Снимите верхнюю крышку, как описано в пункте 1, затем освободите проводку из удерживающих зажимов на центральной крышке (см. рисунок).

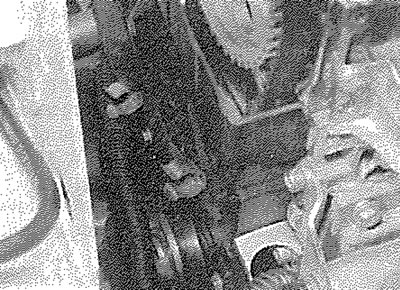

5.2. Освободите жгут проводов из фиксирующего зажима...
3. Ослабьте и снимите крепежные болты, затем извлеките центральную крышку из моторного отсека (см. рисунок).

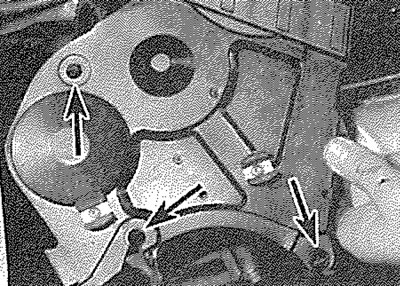

5.3. ... затем открутите три крепежных болта (места указаны стрелками) и снимите центральную крышку ремня ГРМ
Нижняя крышка
4. Снимите вспомогательный приводной ремень, как описано в Глава 1А.
5. Снимите верхнюю и, если применимо, центральную крышки, как описано в пунктах 1–3.
6. Открутите три болта крепления шкива коленчатого вала и снимите шкив, отметив, в какой стороне он установлен (см. рисунки).

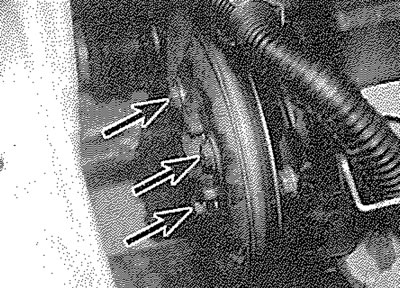

5.6а. Открутите три крепежных болта (указаны стрелками)...

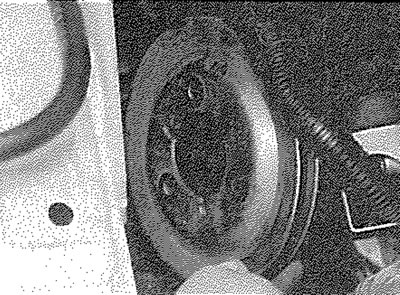

5.6б.... и снимите шкив коленвала
7. Ослабьте и снимите оставшийся крепежный болт, затем снимите нижнюю крышку с конца коленчатого вала (см. рисунок).

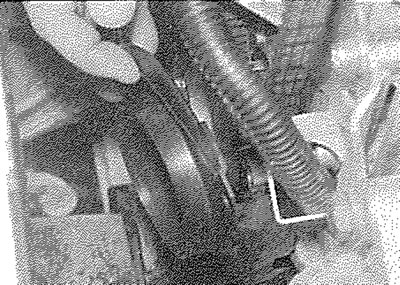

5.7. Открутите крепежный болт и снимите нижнюю крышку ремня ГРМ
Переоборудование - 8-клапанные двигатели
Верхняя крышка
8. Установите крышку на место, убедившись, что она правильно расположена относительно центральной крышки, и затяните ее крепежные болты с указанным моментом затяжки.
Центральная крышка
9. Установите центральную крышку на место, убедившись, что она правильно расположена относительно нижней крышки, и затяните ее крепежные болты с указанным моментом затяжки.
10. Закрепите жгут проводов в зажимах на передней части центральной крышки, затем установите на место верхнюю крышку, как описано в пункте 8.
Нижняя крышка
11. Установите нижнюю крышку на звездочку ремня ГРМ и затяните ее крепежный болт с указанным моментом затяжки.
12. Установите шкив на конец коленчатого вала, убедившись, что он установлен правильно, и затяните его крепежные болты с указанным моментом затяжки.
13. Установите на место центральную и верхнюю крышки, как описано выше, затем установите и натяните вспомогательный приводной ремень, как описано в Глава 1А.
Снятие - 16-клапанные двигатели
Верхняя крышка
14. Отсоедините отрицательную клемму аккумулятора (см. "Отсоединение аккумулятора").
15. Снимите вспомогательный приводной ремень, как описано в Глава 1А.
16. Снимите крышку над ЭБУ управления двигателем, затем поднимите фиксирующий зажим и отсоедините разъем проводки от ЭБУ. Ослабьте и снимите болты крепления ЭБУ и снимите его с автомобиля.
17. Отведите в сторону двойное реле, затем снимите кронштейн крепления ЭБУ.
18. Снимите дефлекторную пластину, расположенную перед крышкой ремня ГРМ.
19. На моделях с кондиционером освободите трубу подачи от ее удерживающих зажимов и отведите ее в сторону как можно дальше. Не отсоединяйте штуцеры труб.
20. Открутите болты и снимите верхний монтажный кронштейн генератора.
21. Открутите болты крепления верхней крышки привода ГРМ и снимите крышку.
Нижняя крышка
22. Снимите верхнюю крышку, как описано ранее.
23. Открутите три болта крепления шкива коленчатого вала и снимите шкив, отметив, в какой стороне он установлен.
24. Открутите оставшиеся крепежные болты и снимите нижнюю крышку.
Переоборудование - 16-клапанные двигатели
Верхняя крышка
25. Установите верхнюю крышку на место и закрепите ее крепежными болтами, затянув их с указанным моментом затяжки.
26. Установите на место монтажный кронштейн генератора и, если применимо, установите на место трубку кондиционера.
27. Установите на место дефлекторную пластину и кронштейн крепления ЭБУ.
28. Установите на место ЭБУ и подсоедините разъем проводки. Установите на место крышку ЭБУ.
29. Установите и натяните вспомогательный приводной ремень, как описано в Глава 1А, затем снова подключите отрицательную клемму аккумулятора.
Нижняя крышка
30. Установите нижнюю крышку на место и закрепите ее крепежными болтами, затянув их с указанным моментом затяжки.
31. Установите шкив на конец коленчатого вала, убедившись, что он установлен правильно, и затяните его крепежные болты с указанным моментом затяжки.
32. Установите верхнюю крышку, как описано выше, затем установите и натяните вспомогательный приводной ремень, как описано в Глава 1А.
