Автомобили с двигателем EW10J4/EW12J4
Снятие
1. Снимите правое переднее колесо и защиту моторного отсека.
2. Ослабьте натяжение ремня привода вспомогательных агрегатов, повернув ролик 2 натяжителя за болт крепления (см. иллюстрацию).

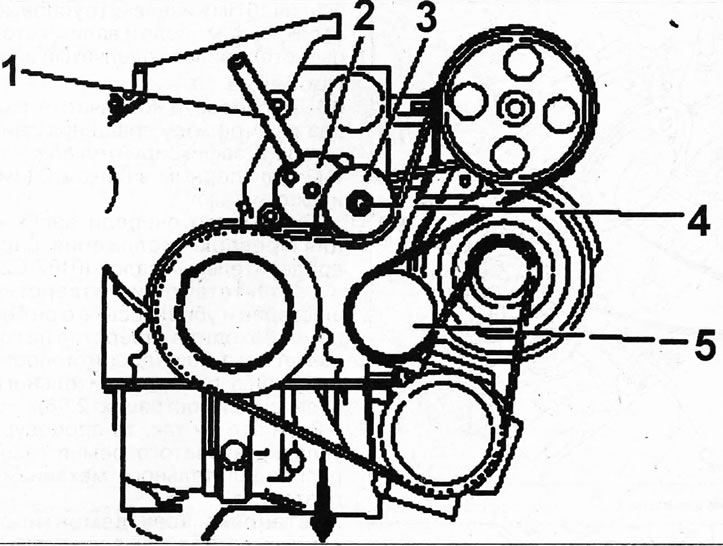

3.2. Ослабьте натяжение ремня привода вспомогательных агрегатов, повернув ролик 2 натяжителя за болт крепления 7 - специальное приспособление; 2 - натяжитель ремня; 3 - направляющий ролик; 4 - болт крепления направляющего ролика; 5- направляющий ролик
3. Застопорите натяжитель 2 с помощью приспособления 1 (см. иллюстрацию 3.2).
Внимание! Отметьте мелом, маркером или краской направление вращения ремня привода вспомогательных агрегатов, если он будет устанавливаться повторно. При несоблюдении его прежнего хода возможен разрыв ремня.
4. Снимите ремень привода вспомогательных агрегатов со шкивов.
5. Проверьте легкость хода направляющих роликов 3 и 4 (см. иллюстрацию 3.2).
Установка
6. Уложите ремень на шкив коленчатого вала и шкивы вспомогательных агрегатов. Убедитесь в правильности укладки ремня.
7. Снимите приспособление 1 (см. иллюстрацию 3.2). При этом произойдет ролик натяжения вернется в рабочее положение и автоматически натянет ручейковый ремень.
Оригинал публикации на сайте: PeugeotBook.ru
Автомобили с двигателем ES9J4S
Снятие
8. Сместите в сторону возвратный трубопровод гидроусилителе рулевого управления, высвободив его из держателя.
9. Поверните пластину 1 ролика натяжения по часовой стрелке торцовым ключом, вставив его в четырехгранное отверстие, чтобы ослабить натяжение ручейкового ремня (см. иллюстрацию).

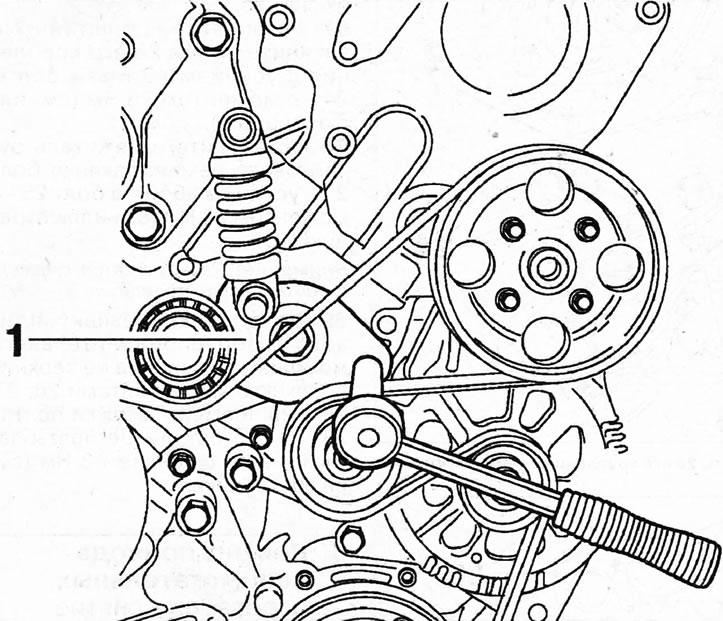

3.9. Поверните пластину 1 ролика натяжения по часовой стрелке, вставив торцовую головку в четырехгранное отверстие
10. Снимите ручейковый ремень.
Установка ручейкового ремня выполняется в обратной последовательности.
11. Уложите ремень сначала на шкив 2 на коленчатом валу, а затем на ролик натяжения 3, а после этого натяните ремень, отведя пластину 1 ролика против часовой стрелки (см. иллюстрацию).
