Общие сведения
1. При замене любой лампы имейте в виду следующие моменты:
- а) Не забывайте о том, что, если свет был выключен только что, лампа может быть очень горячей.
- б) Обязательно проверьте контакты лампы и ее патрона. Между цоколем лампы и контактами патрона должен иметься чистый контакт типа «металл по металлу». Перед установкой новой лампы удалите все следы коррозии или грязи.
- в) В случаях использования ламп с цоколями байонетного типа (см. «Спецификации») обязательно проверьте плотность контакта между цоколем лампы и контактами патрона.
- г) Перед установкой новой лампы обязательно проверьте ее мощность. Необходимо убедиться в чистоте лампы. Особенно это относится к лампам фар/противотуманных фар (см. ниже).
Фары
Модели выпуска до сентября 2002 г.
2. В моторном отделении рассоедините электрический разъем на тыльной стороне лампы фары, а затем снимите с фары защитную резиновую крышку (рис. 5.2).

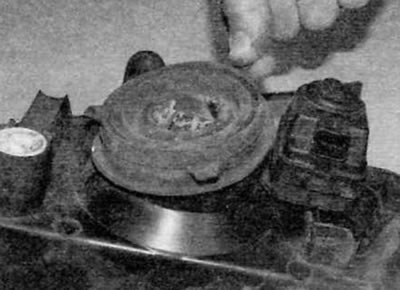

Рис. 5.2. Снимите с фары защитную резиновую крышку (ранние модели)
3. Отпустите пружинный зажим и извлеките лампу (рис. 5.3, а, б).

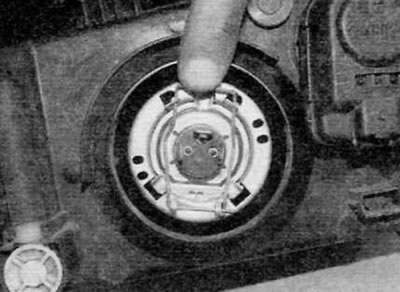

Рис. 5.3, а. Отпустите пружинный зажим...

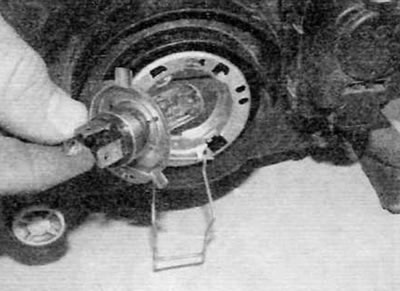

Рис. 5.3, б. ...и извлеките лампу (ранние модели)
4. При обращении с новой лампой, чтобы не прикасаться к колбе лампы пальцами, используйте чистую ткань. Влага и жир, присутствующие на коже человека, могут вызывать почернение и быстрое перегорание лампы этого типа. Если вы все же случайно прикоснулись к лампе, начисто протрите ее чистой ветошью, смоченной в денатурированном спирте.
5. Установите новую лампу, проследив за тем, чтобы установочные выступы правильно вошли в вырезы в корпусе фаре. Зафиксируйте лампу пружинным зажимом.
6. Установите защитную резиновую крышку. Убедитесь в правильности ее установки. Затем состыкуйте электрический разъем.
Модели выпуска после сентября 2002 г.
7. В моторном отделении поверните большую пластмассовую крышку против часовой стрелки и снимите ее с тыльной части фары (рис. 5.7).

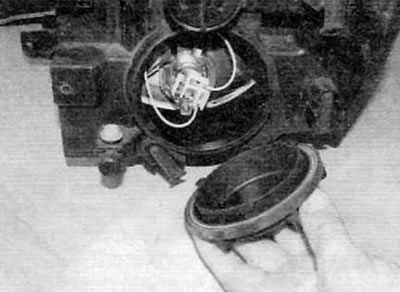

Рис. 5.7. Снимите пластмассовую крышку с фары (поздние модели)
8. Рассоедините электрический разъем на тыльной стороне фары (рис. 5.8).

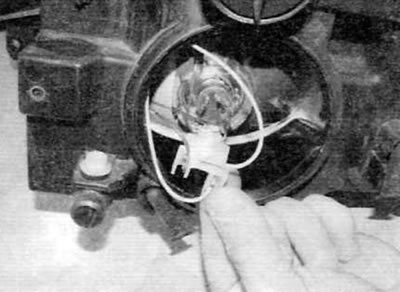

Рис. 5.9. Рассоедините электрический разъем лампы фары (поздние модели)
9. Отпустите пружинный зажим и извлеките лампу (рис. 5.9, а, б).

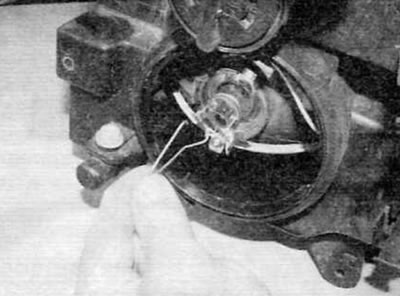

Рис. 5.9, а. Отпустите пружинный зажим...

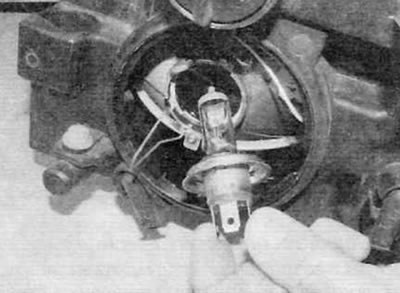

Рис. 5.9, б. ...и извлеките лампу фары (поздние модели)
10. При обращении с новой лампой, чтобы не прикасаться к колбе лампы пальцами, используйте чистую ткань. Влага и жир, присутствующие на коже человека, могут вызывать почернение и быстрое перегорание лампы этого типа. Если вы все же случайно прикоснулись к лампе, начисто протрите ее чистой ветошью, смоченной в денатурированном спирте.
11. Установите новую лампу, проследив за тем, чтобы установочные выступы правильно вошли в вырезы в корпусе фаре. Зафиксируйте лампу пружинным зажимом.
12 .Состыкуйте электрический разъем, затем установите пластмассовую крышку поворачивая ее по часовой стрелке, чтобы застопорить.
Передние габаритные фонари
Модели выпуска до сентября 2002 г.
13. Откройте капот и отверткой нажмите на выступ, расположенный на верхней части указателя поворота (рис. 5.13). Снимите указатель поворота.

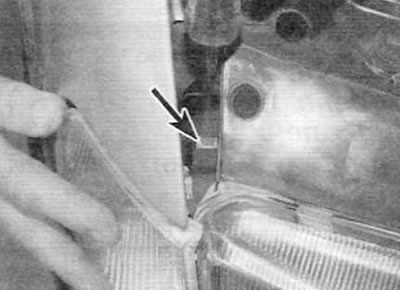

Рис. 5.13. Нажмите на выступ (отмечен стрелкой) и снимите указатель поворота (ранние модели)
14. Рассоедините электрический разъем патрона габаритного фонаря (рис. 5.14).

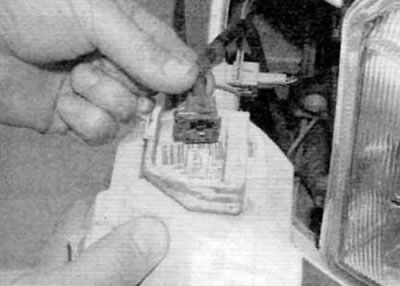

Рис. 5.14. Рассоедините электрический разъем на патроне лампы габаритного фонаря (ранние модели)
15. Поверните патрон лампы против часовой стрелки и высвободите его из задней части указателя поворота. Лампа вставля-ется в патрон лампы по плотной посадке (рис. 5.15, а, б).

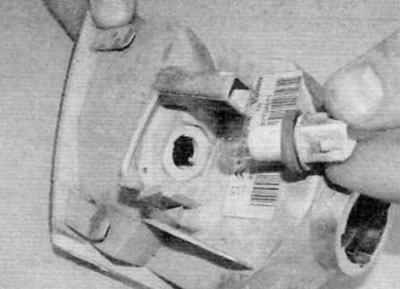

Рис. 5.15, а. Поверните патрон лампы габаритного фонаря против часовой стрелки, чтобы высвободить его

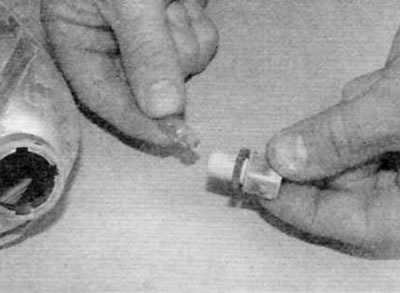

Рис. 5.15, б. Лампа устанавливается в патроне по плотной посадке (ранние модели)
16. Установите патрон лампы и поверните его по часовой стрелке, чтобы зафиксировать. Затем состыкуйте электрический разъем.
17. Установите указатель поворота. Проследите за тем, чтобы верхние и нижние направляющие были правильно зафиксированы.
Модели выпуска после сентября 2002 г.
18. В моторном отделении поверните большую пластмассовую крышку против часовой стрелки и снимите ее с тыльной стороны фары (рис. 5.7). Патрон лампы габаритного фонаря расположен над лампой фары. Для облегчения доступа снимите лампу фары, как описано выше.
19. Извлеките патрон лампы габаритного фонаря из посадочного отверстия в корпусе фары (рис. 5.19). Лампа вставляется в патрон лампы по плотной посадке.

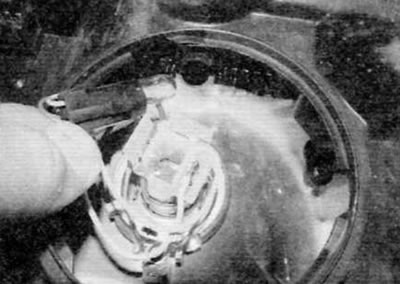

Рис. 5.19. Вытяните патрон лампы габаритного фонаря из посадочного отверстия в корпусе фары (поздние модели)
20. Установите патрон лампы и лампу фары (если была снята).
21. Установите пластмассовую крышку и поверните ее по часовой стрелке, чтобы зафиксировать на месте
Передние указатели поворота
Модели выпуска до сентября 2002 г.
22. Откройте капот и отверткой нажмите на выступ, расположенный на верхней части указателя поворота (рис. 5.13). Снимите указатель поворота.
23. Поверните патрон лампы против часовой стрелки и высвободите его из задней части указателя поворота. Лампа имеет байонетное соединение с патроном (рис. 5.23, а, б).

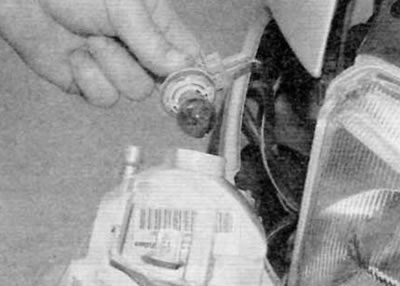

Рис. 5.23, а. Поверните патрон лампы указателя поворота против часовой стрелки, чтобы высвободить его
Оригинал текста находится на www.PEUGEOTBOOK.ru

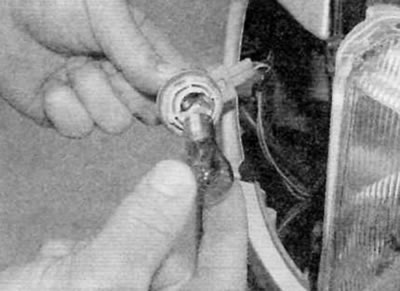

Рис. 5.23, б. Лампа имеет байонетное соединение с патроном(ранние модели)
24. Установите указатель поворота. Проследите за тем, чтобы верхние и нижние направляющие были правильно зафиксированы.
Модели выпуска после сентября 2002 г.
25. В моторном отделении поверните патрон лампы указателя поворота против часовой стрелки и извлеките его с тыльной стороны корпуса фары. Лампа имеет байонетное соединение с патроном (рис. 5.25, а, б).

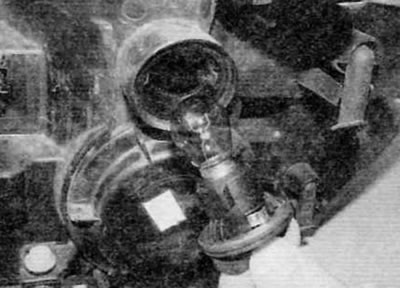

Рис. 5.25, а. Поверните патрон лампы указателя поворота против часовой стрелки, чтобы высвободить его

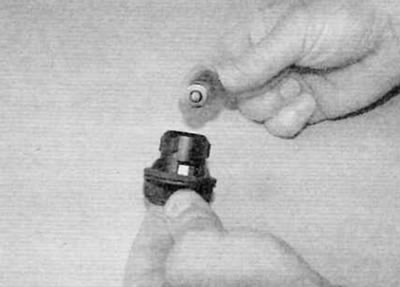

Рис. 5.25, б. Лампа имеет байонетное соединение с патроном (поздние модели)
26. Установка выполняется в последовательности, обратной снятию.
Боковые повторители указателей поворота
27. Отожмите фонарь вперед, чтобы отпустить задний зажим, а затем высвободите его из переднего крыла (рис. 5.27).

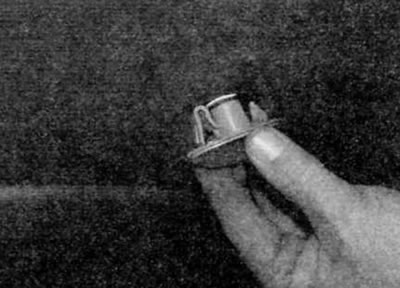

Рис. 5.27. Отожмите боковой повторитель указателя поворота вперед, а затем высвободите его из крыла
28. Поверните патрон лампы против часовой стрелки и высвободите его из задней части фонаря. Лампа вставляется в патрон лампы по плотной посадке (рис. 5.28, а, б).

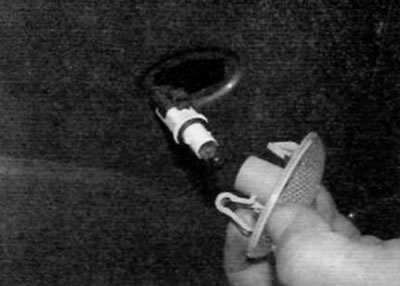

Рис. 5.28, а. Поверните патрон лампы против часовой стрелки, чтобы высвободить его

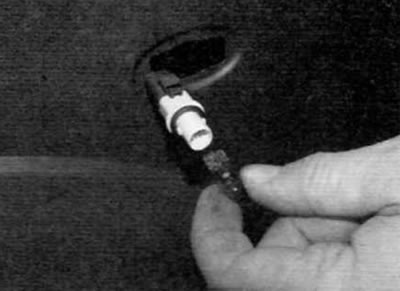

Рис. 5.28, б. Лампа устанавливается в патроне по плотной посадке
29. Установка выполняется в последовательности, обратной снятию.
Противотуманные фары
30. Выверните винты и для получения доступа к противотуманной фаре частично снимите локер арки переднего колеса.
31. Заведите руку под передний бампер и рассоедините электрический разъем противотуманной фары.
32. Поверните патрон лампы на четверть оборота и извлеките его из фонаря.
33. Отпустите пружинный зажим и извлеките лампу из патрона.
34. При обращении с новой лампой, чтобы не прикасаться к колбе лампы пальцами, используйте чистую ткань. Влага и жир, присутствующие на коже человека, могут вызывать почернение и быстрое перегорание лампы этого типа. Если вы все же случайно прикоснулись к лампе, начисто протрите ее чистой ветошью, смоченной в денатурированном спирте.
35. Установите новую лампу, проследив за тем, чтобы ее установочные выступы были правильно расположены. Зафиксируйте лампу зажимом и установите патрон.
36. Состыкуйте электрический разъем противотуманной фары и установите локер колесной арки.
Задние фонари в сборе
37. Откройте поднимаемую багажного отделения или соответствующую створку двухстворчатой двери.
38. Отверните пластмассовую гайку крепления фонаря к кузову (рис. 5.38).

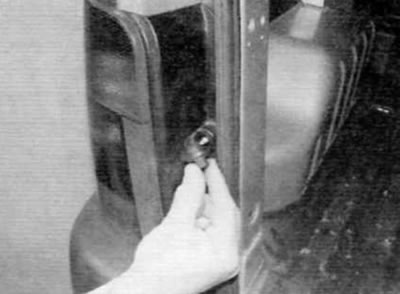

Рис. 5.38. Отверните пластмассовую гайку крепления заднего фонаря к кузову
39. Отожмите фонарь к центру автомобиля, чтобы высвободить две внешние стопорные лапки, и аккуратно оттяните его от кузова (рис. 5.39, а, б).

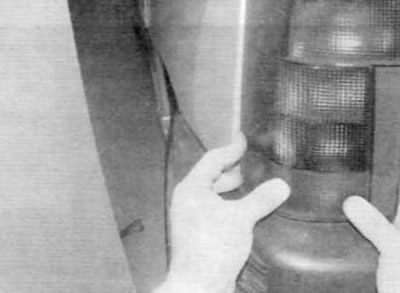

Рис. 5.39, а. Отожмите фонарь к центру автомобиля...

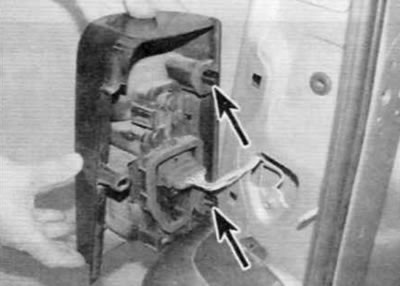

Рис. 5.39, б. ...чтобы высвободить две внешние стопорные лапки (отмечены стрелками)
40. Нажмите на выступы на боковой стороне патрона лампы и извлеките патрон лампы из фонаря (рис. 5.40).

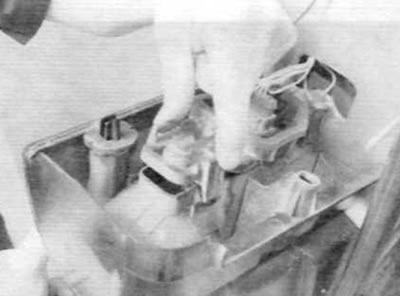

Рис. 5.40. Нажмите на выступы и извлеките патрон лампы из фонаря...
41. Все лампы имеют байонетное соединение. Соответствующую лампу можно извлечь путем нажатия на нее и поворота против часовой стрелки (рис. 5.41).

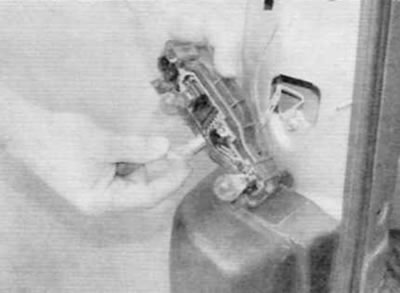

Рис. 5.41. Все лампы имеют байонетное соединение с патроном
42. Установка выполняется в последовательности, обратной снятию. Убедитесь в том, что уплотнения фонаря и патрона лампы находятся в хорошем состоянии.
Верхний стоп-сигнал
Модели с поднимаемой дверью багажного отделения
43. Откройте дверь багажного отделения и отверните две гайки крепления фонаря.
44. Снимите фонарь, а затем нажмите на два выступа, чтобы высвободить держатель ламп (рис. 5.44, а, б).

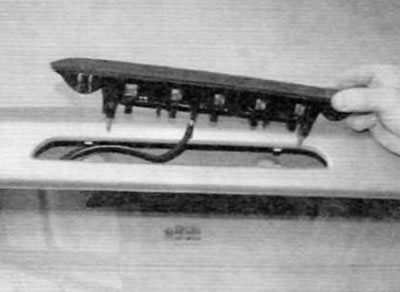

Рис. 5.44, а. Снимите верхний стоп-сигнал...

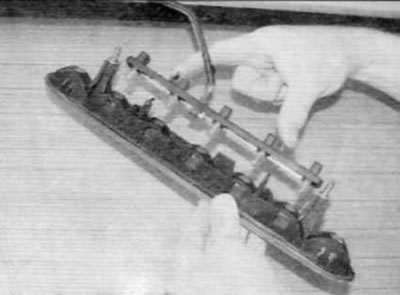

Рис. 5.44, б. ...затем нажмите на два выступа, чтобы высвободить держатель ламп (модели с поднимаемой дверью багажного отделения)
45. Все лампы фиксируются в держателе по плотной посадке (рис. 5.45).

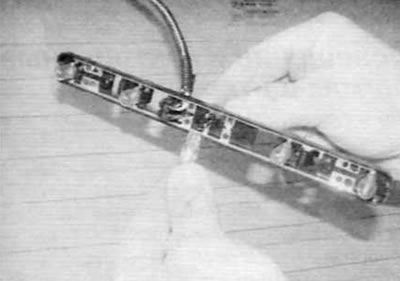

Рис. 5.45. Все лампы фиксируются в держателе по плотной посадке (модели с поднимаемой дверью багажного отделения)
46. Установка выполняется в последовательности, обратной снятию.
Модели с двухстворчатой дверью багажного отделения
47. Откройте соответствующую створку задней двери и аккуратно с помощью отвертки снимите внутреннюю панель отделки стоп-сигнала (рис. 5.47).

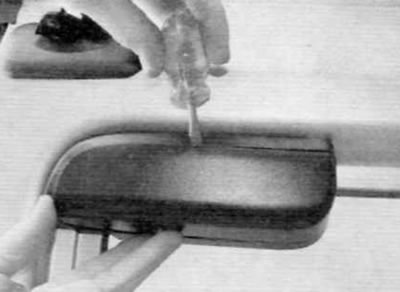

Рис. 5.47. Снимите внутреннюю панель отделки верхнего стоп-сигнала...
48. Нажмите на два выступа, чтобы высвободить держатель ламп (рис. 5.48).

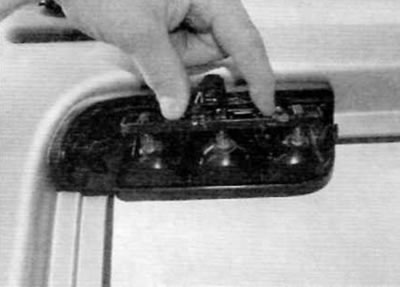

Рис. 5.48. ...затем нажмите на два выступа, чтобы высвободить держатель ламп (модели с двухстворчатой дверью багажного отделения)
49. Все лампы фиксируются в держателе по плотной посадке (рис. 5.49).

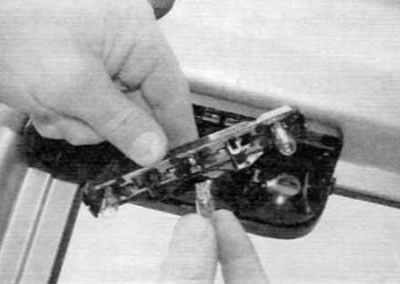

Рис. 5.49. Все лампы установлены в держателе ламп по плотной посадке (модели с двухстворчатой дверью багажного отделения)
50. Установка выполняется в последовательности, обратной снятию.
Фонари освещения номерного знака
Модели с поднимаемой дверью багажного отделения
51. Между фонарем освещения номерного знака и пластмассовым внешним молдингом, расположенным выше, имеется очень немного места для снятия рассеивателя фонаря. Настоятельно рекомендуется сначала снять панель отделки двери багажного отделения (см. главу 11). Затем отверните три гайки и снимите внешний молдинг (рис. 5.51). Доступ к гайкам возможен через отверстия на внутренней стороне двери багажного отделения.

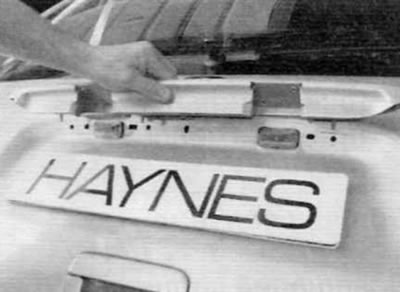

Рис. 5.51. Снимите внешний молдинг над фонарем освещения номерного знака (модели с поднимаемой дверью багажного отделения)
52. Снимите рассеиватель с фонаря освещения номерного знака. Лампа вставляется в патрон по плотной посадке (рис. 5.52, а, б).

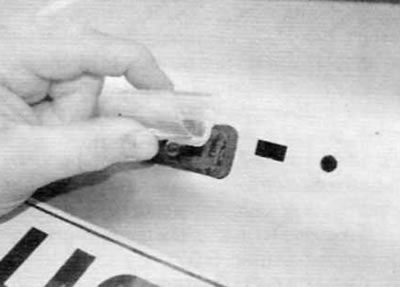

Рис. 5.52, а. Снимите рассеиватель с фонаря освещения номерного знака

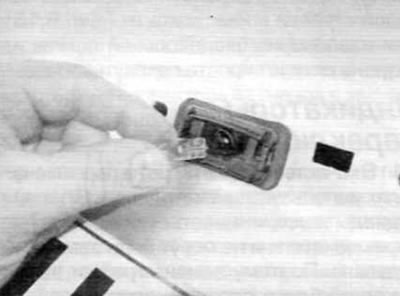

Рис. 5.52, б. Лампа устанавливается в патроне по плотной посадке (модели с поднимаемой дверью багажного отделения)
53. Зафиксируйте рассеиватель и установите внешний молдинг.
54. Установите панель отделки двери багажного отделения (см. главу 11).
Модели с двухстворчатой дверью багажного отделения
55. Между фонарем освещения номерного знака и пластмассовым внешним молдингом. расположенным выше, имеется очень немного места для снятия рассеивателя фонаря. Настоятельно рекомендуется сначала снять панель отделки двери багажного отделения (см. главу 11), затем продолжите, как описано ниже.
56. Через проем в задней двери рассоедините электрический разъем фонаря освещения номерного знака (рис. 5.56).

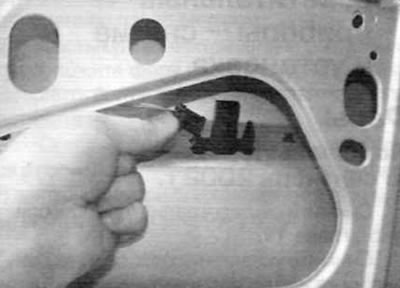

Рис. 5.56. Рассоедините электрический разъем фонаря освещения номерного знака (модели с двухстворчатой дверью багажного отделения)
57. Нажмите на выступы и вытолкните фонарь из двери (рис. 5.57).

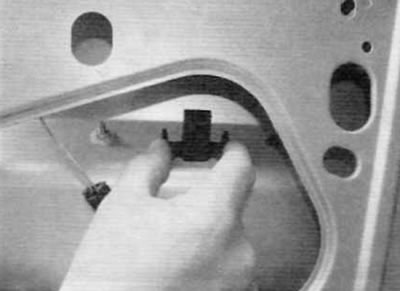

Рис. 5.57, а. Нажмите на выступы.

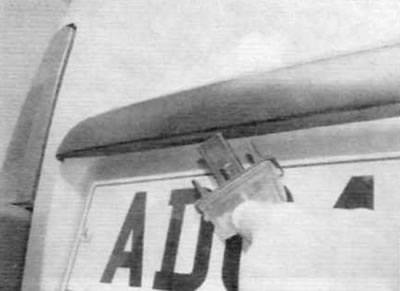

Рис. 5.57, б. ...и вытолкните фонарь из двери (модели с двухстворчатой дверью багажного отделения)
58. Снимите рассеиватель с фонаря освещения номерного знака (рис. 5.58). Лампа вставляется в патрон по плотной посадке.

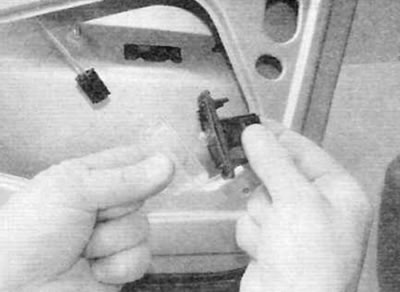

Рис. 5.58. Отсоедините рассеиватель от фонаря освещения номерного знака. Лампа устанавливается в патроне по плотной посадке (модели с двухстворчатой дверью багажного отделения)
59. Зафиксируйте рассеиватель, а затем установите фонарь на дверь. Состыкуйте электрический разъем и установите панель отделки двери (см. главу 11).
