Външни осветителни тела — премахване и монтиране (Peugeot 406)

Внимание! Преди да демонтирате осветителните устройства, отстранете отрицателния полюс от акумулатора.

Фарове

1. Отворете капака и отстранете конекторите за монтаж на решетката на радиатора.



2. С помощта на отвертка отделете монтажните скоби и свалете решетката.



3. Развийте гайките, закрепващи капака на вентилатора към ключалката на капака. Развийте болтовете (обозначени със стрелки) закопчалки за заключване на капака и изключете кабела от него.





4. Изключете кабела от ключалката на капака и свалете ключалката.



5. Изпод арката на колелото използвайте малка отвертка, за да извадите щепсела, за да получите достъп до задържащата пружина на фаровете.



6. С помощта на клещи или специален прът разкачете пружината, която закрепва фара към тялото на автомобила.





7. Развийте 3-те монтажни болта на фаровете.


8. Изключете електрическия конектор (снимка вляво) и свалете фара (снимка вдясно).



9. При превозни средства, оборудвани с контрол на обхвата на фаровете, отстранете двигателя за контрол на обхвата от задната страна на фара, като го завъртите обратно на часовниковата стрелка.





10. Внимателно отстранете сферичния шарнир от задната част на рефлектора на фара.

11. Монтажът се извършва в ред, обратен на демонтаж.

Фар за мъгла

1. Повдигнете предната част на автомобила и го подпрете на стойки. Отстранете винтовете и отстранете пластмасовия капак от дъното на фара за мъгла.

(Статия, препубликувана от уебсайта www.PeugeotBook.ru)



2. Изключете електрическия конектор и развийте долния монтажен винт на фара.



3. Разкачете горната задържаща пружина и извадете фара от долната предна част на бронята.



4. Монтажът се извършва в ред, обратен на демонтаж.



5. За да регулирате фаровете за мъгла, използвайте специалния ключ, за да завъртите регулатора на гърба на фара. Ако пластмасовият предпазен капак в долната част на фара е отстранен, димерът на фаровете може да се завърти на ръка.

Задна светлина за модели седан (saloon)

1. Развийте монтажните винтове и свалете задната тапицерия на багажника. Отстранете щифтовете и свалете задната тапицерия на багажника. При някои модели, за достъп до лявата задна светлина, развийте скобата и извадете отделението за съхранение.



2. Освободете скобите и изключете електрическия конектор от задната светлина.


3. Развийте гайките (снимка вляво) и свалете задната светлина (снимка вдясно).



4. Монтажът се извършва в ред, обратен на демонтаж.

Задна светлина на крилото на комби (комби)

1. Свалете капака на отделението за съхранение в багажното отделение.



2. Отстранете монтажната скоба, изключете електрическия конектор, развийте гайката (обозначен със стрелката) крепежни елементи и свалете задната светлина от крилото на автомобила.

3. Монтажът се извършва в ред, обратен на демонтаж.

Задна светлина, разположен на задната врата на кола комби (estate)

1. Отворете задната врата и свалете тапицерията.


2. Освободете скобата и изключете електрическия конектор. Развийте гайките (обозначени със стрелки на снимката вляво) крепежни елементи и свалете задната светлина от задната врата.



3. Монтажът се извършва в ред, обратен на демонтаж.

Допълнителни високи стопове

Модел седан (Saloon)

1. С помощта на извития прът го поставете в скобите на лампата, освободете монтажните скоби и дръпнете лампата надолу.



2. Плъзнете светлината назад, освободете я от водачите, извадете я от автомобила и изключете електрическия конектор.

3. Монтажът се извършва в ред, обратен на демонтаж.

Комби модели (комби)

4. Отворете задната врата и отстранете винтовете (обозначени със стрелки) монтиране на спойлер от горната част на вратата.





5. Свалете спойлера, откачете електрическия конектор (1) и маркуча (2) на устройството за миене на задното стъкло и ги свалете от задната врата (3 – винтове за закрепване на допълнителната предупредителна лампа и спойлера).

6. Монтажът се извършва в ред, обратен на демонтаж.

Светлина на регистрационния номер

Модел седан (Saloon)

1. Отстранете светлината на регистрационния номер от задната броня (снимка вляво) и изключете електрическия конектор (снимка вдясно).

2. Монтажът се извършва в ред, обратен на демонтаж.

Комби модели (комби)

3. Отворете задната врата, развийте винтовете и свалете вътрешната дръжка. Отстранете декоративния капак на вътрешния бутон за заключване. Свалете тапицерията на задната врата.

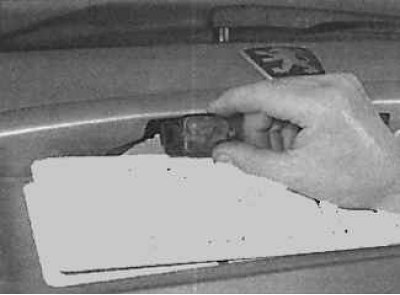

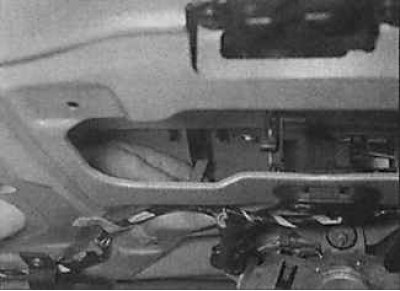

4. Изключете електрическия конектор от задната страна на светлината (снимка вляво) и махнете светлината от задната врата (снимка вдясно).

5. Монтажът се извършва в ред, обратен на демонтаж.
