Emelő hátfal
Megjegyzés: A telepítés során új csomagtérajtó vízszigetelő lemezekre lehet szükség.
Eltávolítás
1. Távolítsa el a csomagtérajtó díszlécét a leírtak szerint 28. bekezdés.
2. Egy éles késsel óvatosan válassza le a műanyag vízszigetelő fóliákat az ajtó ragasztórétegéről, és távolítsa el a lapokat. Ha óvatos, a vízszigetelő lemezeket sérülés nélkül eltávolíthatja, és a telepítés során újra felhasználhatja (16.2. ábra).

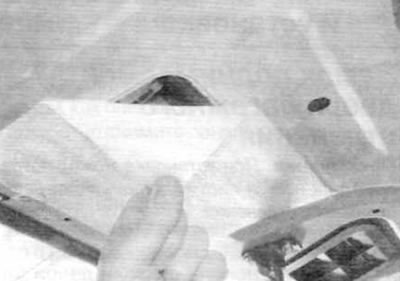

16.2. ábra Óvatosan válassza le a műanyag vízszigetelő fóliákat a ragasztórétegről, és távolítsa el a fóliákat a csomagtérajtóról
3. Válassza le a hátsó ablakmosó tömlőt az ablaktörlő motorról, és oldja ki a tömlőt a megfelelő bilincsekből.
4. Válassza le az alább felsorolt alkatrészek elektromos csatlakozóit (lásd a jelen fejezet vonatkozó bekezdéseit és 12. fejezet):
- a) hátsó ablaktörlő motor;
- b) a csomagtérajtó zárjának villanymotorja;
- c) hátsó ablak fűtőelemek;
- d) magas féklámpa;
- d) rendszámtábla-világítás.
5. Oldja ki a kábelköteg-kapcsokat a csomagtérajtóból.
6. Győződjön meg arról, hogy az összes elektromos csatlakozó le van választva, majd oldja ki a kábelköteg rögzítőgyűrűjét, és húzza ki a kábelköteget a csomagtérajtóból.
7. Távolítsa el a csomagtérajtó mindkét oldalán található két csavart és zsanérfedelet (16.7. ábra).

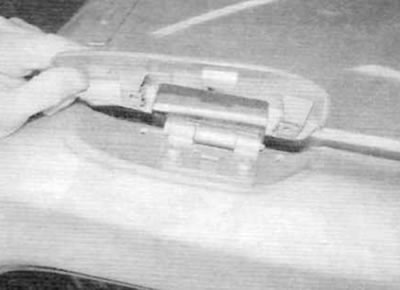

16.7. ábra Távolítsa el a két csavart és a zsanérfedelet a csomagtérajtóról
8. Keress egy segítőt. Megfelelően támassza alá a csomagtérajtót, majd oldja ki a rugós kapcsokat a támasztórugókon, és vegye le a rugósrugókat a karosszéria gömbcsuklóiról.
9. Csavarja ki a csomagtérajtó zsanércsapját mindkét oldalon, és óvatosan vegye le a csomagtérajtót a járműről (16.9. ábra).

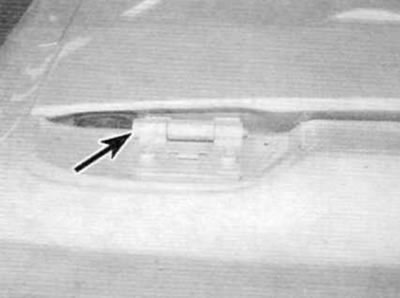

16.9. ábra Csavarja le a csomagtér ajtó zsanértengelyét (nyíllal jelölve) mindkét oldalon
[Forrás itt elérhető PeugeotBook.ru]
Telepítés
10. Ha új csomagtérajtót szerel be, szerelje vissza az összes szervizelhető alkatrészt (zármechanizmus, ablaktörlő motor stb.) (szükség esetén hivatkozva a jelen fejezet vonatkozó bekezdéseire és 12. fejezet).
11. A telepítést a leszerelés fordított sorrendjében végezzük, figyelembe véve a következő pontokat:
- a) Szereljen fel új vízszigetelő lemezeket az ajtóra, ha a "régi" lemezek az eltávolítás során megsérültek.
- b) Szükség esetén állítsa be a gumitalpakat a megfelelő ajtózárás biztosítása érdekében.
- c) Szükség esetén állítsa be a csomagtérajtó zárütközőjének helyzetét a zár megfelelő működésének biztosítása érdekében.
- d) Végül szerelje fel az ajtóburkolatot a leírtak szerint 28. bekezdés.
Támogató bejegyzések
Eltávolítás
12. Támassza alá a csomagtérajtót nyitott helyzetben. Ehhez kérjen segítséget, vagy használjon egy erős fadarabot.
13. Egy megfelelő laposfejű csavarhúzóval oldja ki a rugós bilincset, és válassza le a támasztórudat a testen lévő gömbcsuklóról (16.13. ábra).

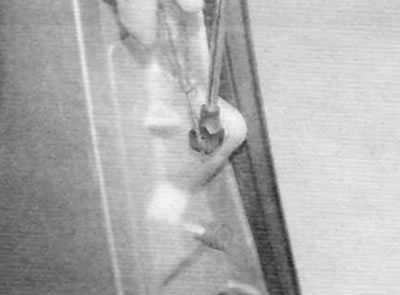

16.13. ábra. Oldja ki a rugós bilincset, és válassza le a támasztórudat a testen lévő gömbcsuklóról
14. Hasonlóképpen válassza le a csomagtartót a csomagtérajtó gömbcsuklójáról, és vegye ki a csomagtartót a járműből.
Telepítés
15. A beszerelést a leszerelés fordított sorrendjében végezzük. Rögzítse megfelelően a rugós kapcsokat.
