Przedni panel

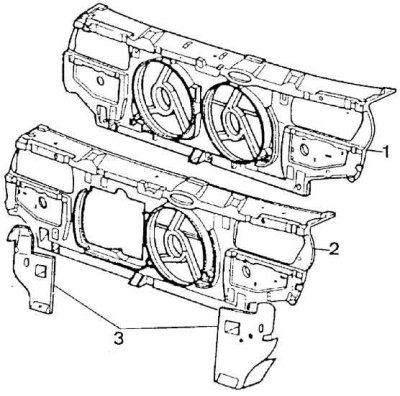

1 - belka przednia z dwoma wentylatorami, 2 - belka przednia z jednym wentylatorem, 3 - podłużnice
Wycofanie
1. Otwórz maskę.
2. Odłącz przewód ujemny od akumulatora.
3. Podnieś przód samochodu i zamocuj go na stojakach.
4. Zdejmij plastikowe błotniki znajdujące się we wnękach kół.
5. Zdejmij przedni zderzak.

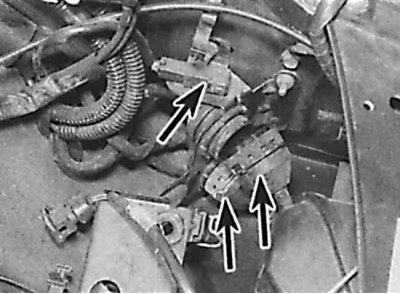

6. Zdemontować przednie kierunkowskazy.

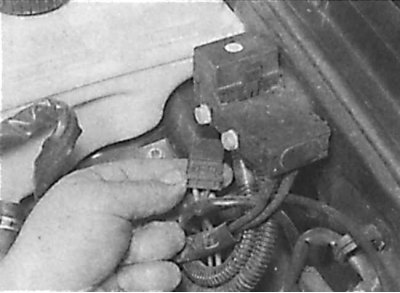

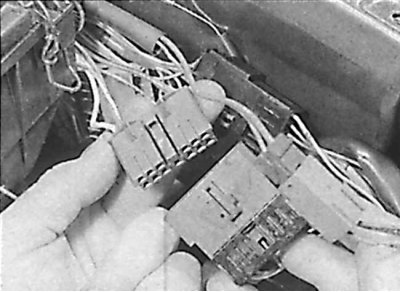

7. Odłącz złącza elektryczne przedniego reflektora i wentylatora chłodnicy.

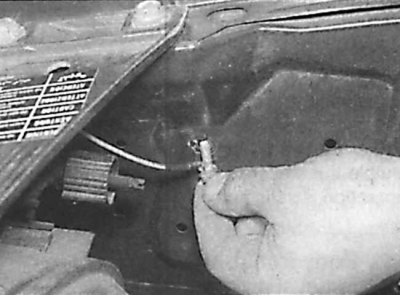

8. Złącza te znajdują się w przednich rogach komory silnika w modelach sprzed 1992 roku (rysunek po lewej stronie) lub w prawym rogu komory silnika w modelach od 1993 roku (rysunek po prawej stronie).
9. Odkręć śrubę mocującą szynę uziemiającą z przedniego narożnika komory silnika.
10. Wyłącz narzędzia do regulacji reflektorów.
11. Odłączyć przewody giętkie spryskiwaczy reflektorów.
12. W komorze silnika zdejmij płytkę łączącą kable znajdującą się za panelem przednim nad chłodnicą.
13. Jeśli występuje, usuń element przeciwodbijający i odłącz kabel od złącza.

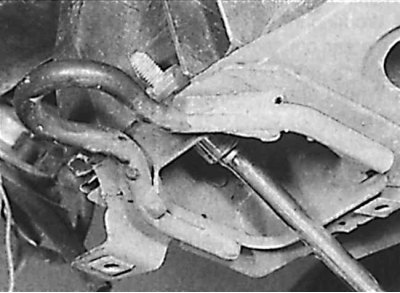

14. Wyjmij linkę zwalniającą maskę z panelu przedniego.
15. odkręcić śruby (dwie lub trzy śruby w zależności od modelu) mocowanie podstawy panelu przedniego do belki dolnej.

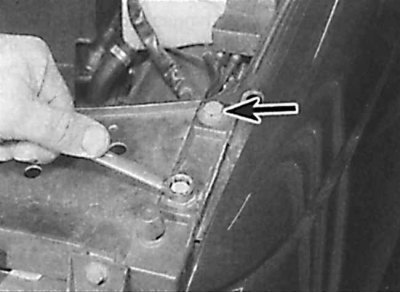

16. Za pomocą śrubokręta i specjalnych szczypiec zdejmij dwa górne zatrzaski przytrzymujące chłodnicę. Podnieś chłodnicę, aby wyjąć ją z występów i pozostaw w komorze silnika bez odłączania od niej przewodów.
17. Odkręć dwie górne śruby po obu stronach panelu przedniego.

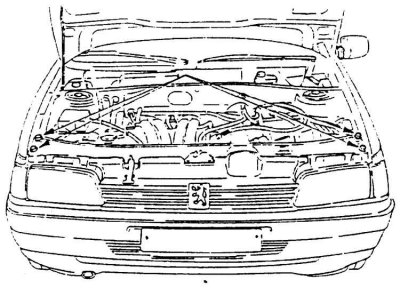

18. Zwolnij wsporniki mocujące dolne listwy ozdobne reflektorów do przednich błotników.

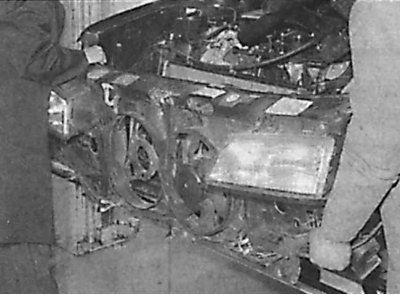

19. Odkręć cztery elementy górnego mocowania przedniej górnej belki poprzecznej.

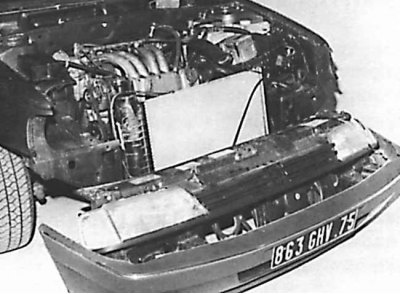

20. Zdejmij przednią belkę poprzeczną, pociągając ją do przodu.
21. Zespół panelu przedniego i zderzak można zdemontować razem.
Naprawa
przedni element poprzeczny (mocowane bezpośrednio do bocznych nadkoli) to element, do którego mocowane są zespoły optyczne reflektorów, wentylatorów i chłodnicy.
Przednia belka poprzeczna jest uformowana z materiału syntetycznego i nie można jej naprawić za pomocą klasycznej żywicy poliestrowej. Jednak spawanie jest możliwe za pomocą dmuchawy gorącego powietrza lub dużej lutownicy elektrycznej.
Instalacja
1. Instalacja odbywa się w kolejności, powrót do demontażu.
2. Sprawdź, czy wszystkie urządzenia elektryczne działają prawidłowo.
