- vypnite zapaľovanie a odpojte uzemňovací kábel od batérie;
- demontujte snímač chladiča kúrenia;

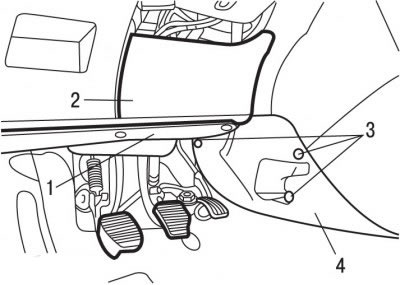

Obrázok 10.116. Usporiadanie panela: 1 - spodný panel; 2 - obkladový panel pod stĺpikom riadenia; 3 - montážne skrutky; 4 - bočná stena centrálnej konzoly
- odstráňte spodný panel 1 (obrázok 10.116), umiestnené pod palubnou doskou;
- odskrutkujte skrutky 3 a odstráňte bočnú stenu 4 stredovej konzoly;
- odstráňte obklad 2 pod stĺpikom riadenia jeho uvoľnením z úchytiek a potiahnutím nadol
- odstráňte ozdobný kryt z motora;
- v motorovom priestore, v blízkosti prepážky, pomocou svoriek zovrite hadice vedúce k chladiču kúrenia;

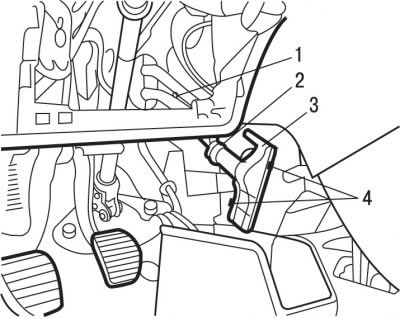

Obrázok 10.117. Demontáž chladiča kúrenia: 1, 2 - skrutky; 3 - chladič kúrenia; 4 - svorky
- odskrutkujte skrutky 1 a 2 (obrázok 10.117);
- umiestnite nádobu pod armatúry chladiča kúrenia;
- uvoľnite svorky 4 a vyberte chladič kúrenia 3 z objímky;
Pozor! Pri vyberaní jadra ohrievača z jeho objímky by sa mali prívodné a výstupné potrubia chladiacej kvapaliny automaticky odpojiť.
- demontujte chladič kúrenia.
Inštalácia radiátora kúrenia:

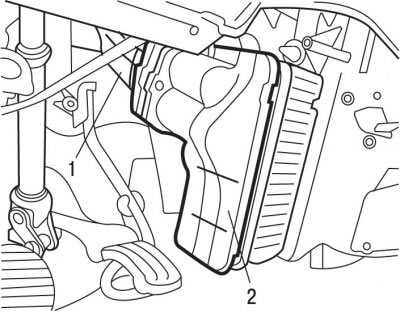

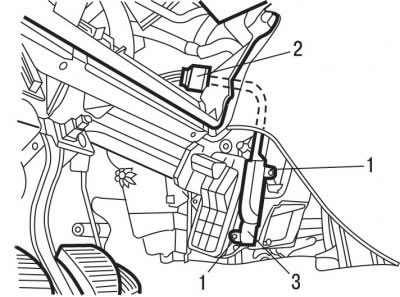

Obrázok 10.118. Pripojenie prívodnej a výstupnej rúrky chladiacej kvapaliny (1) k chladiču kúrenia (2)
Obrázok 10.118. Pripojenie prívodnej a výstupnej rúrky chladiacej kvapaliny (1) k chladiču kúrenia (2)
- čiastočne vložte chladič kúrenia 2 (obrázok 10.118) do hniezda;
- pripojte prívodnú a výstupnú trubicu chladiacej kvapaliny 1 a zasuňte chladič kúrenia do objímky.
Ďalšia inštalácia sa vykonáva v opačnom poradí ako demontáž, pričom sa berie do úvahy nasledovné:
- nainštalujte snímač chladiča kúrenia na miesto;
- doplňte chladiacu kvapalinu;
- pripojte uzemňovací vodič k batérii;
- skontrolovať prevádzku elektrických zariadení;
- spustiť všetky elektronické systémy.
