Systém vykurovania a vetrania
1 - rozvodná skriňa vzduchu, 2 - radiátor ohrievača, 3 - puzdro prívodu vzduchu, 4 - ventilátor

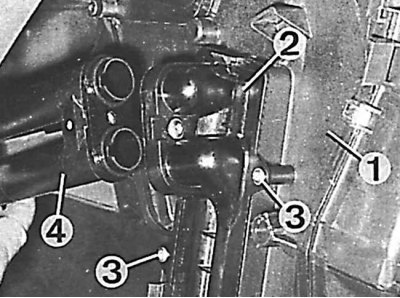

Radiátor ohrievača
1 - kryt ventilačného systému, 2 - radiátor ohrievača, 3 - upevňovacie skrutky, 4 - odbočky
Používajú sa dva typy vykurovacích systémov. Na základných modeloch je vykurovací systém ovládaný manuálne. Pri drahších modeloch je vykurovací systém riadený elektronicky. Oba systémy sú identické okrem riadiacej jednotky.
Riadiaca jednotka je umiestnená v paneli a pomocou klapiek riadi a distribuuje vzduch privádzaný do priestoru pre cestujúcich cez rôzne časti systému.
Studený vzduch vstupuje cez mriežku v zadnej časti motorového priestoru. Vzduch z priestoru pre cestujúcich sa odvádza potrubím v zadnej časti vozidla. Privádzaný vzduch sa ohrieva ohriatou chladiacou kvapalinou.
Spínač recirkulácie uzatvára prívod čerstvého vzduchu, zatiaľ čo vzduch vo vnútri vozidla neustále cirkuluje.
Pozor! Na opravu vykurovacieho a ventilačného systému demontujte volant, prístrojovú dosku spolu s puzdrom, predné steny medzikonzoly, obloženie parapetu, združený prístroj a puzdro stĺpika riadenia.
Riadiaca jednotka ohrievača (modely do roku 1992)
Odstúpenie
1. Odpojte záporný kábel od batérie.
2. Odstráňte rádio.
3. Spustite stĺpik riadenia do najnižšej polohy.
4. Demontujte spínač ovládania spony bezpečnostného pásu.
5. Odskrutkujte spodnú skrutku zaisťujúcu ozdobný kryt prístrojovej dosky.
6. Odstráňte popolník.
7. odskrutkujte päť skrutiek (označené šípkami) uchytenia stredovej konzoly.
8. Potiahnite konzolu dopredu a vyberte konektory z hodín, zapaľovača cigariet a spínačov.
9. odskrutkujte štyri skrutky (označené šípkami) upevnite riadiacu jednotku a odstráňte elektrické konektory a ovládacie káble.
Inštalácia
Postupnosť inštalácie ovládacích káblov ohrievača
Smery vedenia kábla ovládania ventilačnej klapky ohrievača
1 - nesprávny smer
2 - správny smer
Inštalácia sa vykonáva v poradí, vráťte sa k odstráneniu. V tomto prípade musia byť riadiace káble inštalované v určitom poradí.
Riadiaca jednotka ohrievača (modely od roku 1993)
Odstúpenie
1. Odpojte záporný kábel od batérie.
2. Odstráňte stredovú konzolu.
3. Vyberte popolník a odskrutkujte dve skrutky umiestnené na spodnej strane krytu popolníka.
4. Odstráňte rádio.
5. Odskrutkujte dve skrutky z hornej časti vrecka na rádio a vyberte vrecko.
6. Pomocou páky odstráňte blokovaciu platňu z horného rohu centrálnej ventilačnej trysky a odskrutkujte skrutku.
7. Odskrutkujte štyri skrutky umiestnené pod ovládacím panelom ohrievača.
8. Pomocou páky vyberte spínače zo spodnej časti centrálnej ventilačnej trysky a odskrutkujte odkrytú skrutku.
9. Potiahnite kryt dopredu a vyberte konektory.
10. odskrutkujte dve (označené šípkou) skrutky umiestnené v hornej časti ovládacej skrinky ohrievača a vyberte skrinku.
11. Uvoľnite svorky (označené šípkou) upevnenie kábla k riadiacej jednotke ohrievača.
12. Odstráňte ovládacie káble a konektor z jednotky.
Inštalácia
Inštalácia sa vykonáva v poradí, vráťte sa k odstráneniu.
Ventilátor ohrievača
Odstúpenie
1. Odpojte a vyberte kryt umiestnený pod prístrojovou doskou na pravej strane.
2. Odstráňte elektrické vodiče pripojené ku krytu ventilátora.
3. Odpojte elektrické konektory.
4. Odstráňte motor ventilátora.
5. Odstráňte motor z krytu.
6. Odskrutkujte skrutky upevňujúce puzdro k telu.
7. Odstráňte ventilátor zospodu. Ventilátor je pripevnený k šasi pomocou upevňovacích prvkov za ventilátorom a skrutiek po obvode.
8. Odstráňte drôtený kontakt z riadiacej jednotky, odskrutkujte dve skrutky a oddeľte jednotku od krytu.
Inštalácia
Pri inštalácii ventilátora postupujte podľa krokov v opačnom poradí vzhľadom na proces demontáže, vložte nové upevňovacie prvky na kryt v spodnej časti prístrojovej dosky.
Ohrievač
Odstúpenie
1. Vo vnútri motorového priestoru nainštalujte dve svorky na potrubia vykurovacieho systému a odpojte ich v blízkosti prednej prepážky.
2. Vypustite chladiacu kvapalinu z chladiča vykurovacieho systému.
3. Odpojte uzemňovací vodič od batérie.
4. Odstráňte prístrojovú dosku.
5. V motorovom priestore odstráňte deflektor nasávania vzduchu ventilátora.
6. Ak chcete získať prístup k montážnym skrutkám ohrievača, odskrutkujte skrutky (1) upevnenie plastového ventilačného štítu a skrutiek (2) držiaky stieračov.
7. V parapete odskrutkujte tri skrutky zaisťujúce vykurovací systém.
8. Vo vnútri priestoru pre cestujúcich odskrutkujte skrutku držiaka vykurovacích rúrok.
9. odskrutkujte skrutky (označené šípkami) pripojenie radiátora k ohrievaču.
10. Odstráňte jadro ohrievača.
11. Odstráňte potrubia, ktoré smerujú vzduch do zadnej časti kabíny (na obrázku - O-krúžky na odbočných potrubiach).
12. Odskrutkujte skrutku držiaka vykurovacieho systému na konzole.
13. Odstráňte vykurovaciu jednotku.
Inštalácia
Pri inštalácii vykurovacieho systému postupujte v opačnom poradí ako pri demontáži. Nezabudnite nainštalovať nové tesnenia, pridajte chladiacu kvapalinu do chladiaceho systému (na požadovanú úroveň) a odstránenie vzduchu zo systému.
