Obsah: Odstránenie 🠇 Inštalácia 🠇
Automatická prevodovka je odstránená zospodu vozidla.
Odstránenie
1. Vyberte batériu a jej držiak.
2. Odstráňte vzduchový filter a jeho držiak.
3. Odpojte elektrické spojenia, vedenia a káble pripojené k automatickej prevodovke.
4. Odpojte lanko ovládania radenia automatickej prevodovky v blízkosti guľového kĺbu.
5. Na každej strane vozidla odskrutkujte skrutky upevňujúce konektory tyče stabilizátora k ramenám zavesenia (auto musí stáť na kolesách).
6. Umiestnite vozidlo na výťah alebo položte prednú časť vozidla na stojany a odstráňte kolesá.
7. Odstráňte oba hnacie hriadele.
8. Odstráňte koncový list krytu hydrokinetickej prevodovky.
9. Odskrutkujte tri skrutky upevňujúce hydrokinetickú prevodovku k hnaciemu disku (disk by ste mali postupne otáčať tak, aby ste mali prístup k skrytým skrutkám).
10. Odskrutkujte maticu, ktorá pripevňuje vodidlo ukazovateľa hladiny oleja k olejovej vani.
11. Odskrutkujte tri upevňovacie skrutky štartéra, ale neodstraňujte ich.
12. Pohonný systém s automatickou prevodovkou zaveste na kladkostroj tak, aby ste odstránili záťaž z kovovo-gumového nosného prvku.
13. Oddeľte podperu nápravy hnacieho systému s automatickou prevodovkou od kovovo-gumového prvku. Odstráňte kovovo-gumový prvok.
14. Namontujte špeciálny nosný rám (náradie 0911 A1–AZ) na vozidlo tak, aby podopieral motor.
15. Spustite systém pohonu čo najviac tak, aby bola automatická prevodovka pod vozidlom.
16. Odskrutkujte skrutky upevňujúce automatickú prevodovku k motoru.
17. Oddeľte automatickú prevodovku od motora a nainštalujte prírubu (svietidlo 0315 A), upevnenie hydrokinetickej prevodovky.
18. Odstráňte automatickú prevodovku spod vozidla.

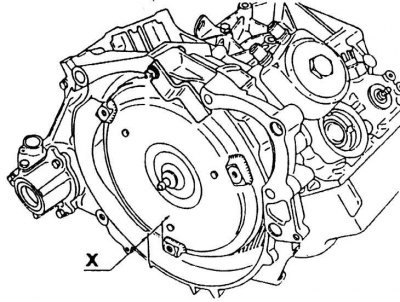

Inštalácia hydrokinetickej prevodovky do skrine prevodovky
X = 7 mm – výstupok
Inštalácia
1. Kroky by sa mali vykonať v opačnom poradí ako pri odstraňovaní, pričom sa riaďte nasledujúcimi pokynmi.
2. Pred montážou sa uistite, že strediaca podložka hydrokinetickej prevodovky je umiestnená v kľukovom hriadeli. Táto podložka by mala byť namazaná.
3. Skontrolujte polohu hydrokinetickej prevodovky (rozmer X musí byť aspoň 7 mm).
4. Vymeňte všetky samoistiace matice, elastické podložky, tesnenia a O-krúžky.
5. Je potrebné dodržať príslušné uťahovacie momenty upevňovacích prvkov.
6. Po inštalácii je potrebné doplniť olej (udržiavanie požadovanej úrovne) do automatickej prevodovky a odstráňte vzduch z chladiaceho systému.
7. Nastavte ovládač radenia.
