Все поршни имеют по два компрессионных и одному маслосъемному кольцу. Верхнее компрессионное кольцо имеет хромированную наружную поверхность, а второе кольцо имеет трапецевидное поперечное сечение. На рисунке 387 представлено поперечное сечение поршневых колец, где также видно расположение стыков колец. Поршневые кольца имеют маркировку, которая должна располагаться сверху при установке колец.

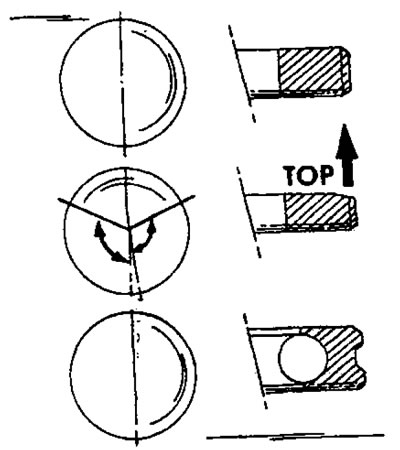

Рис. 387. Расположение поршневых колец. Обращать внимание на установку второго кольца.
