Рулевое управление (Peugeot J5)

На всех описываемых в настоящем издании автомобилях устанавливается рулевое управление с зубчато-реечным рулевым механизмом, представленное на рисунке 120. Примерно с января 1989 года на некоторых автомобилях устанавливается гидроусилитель рулевого управления.

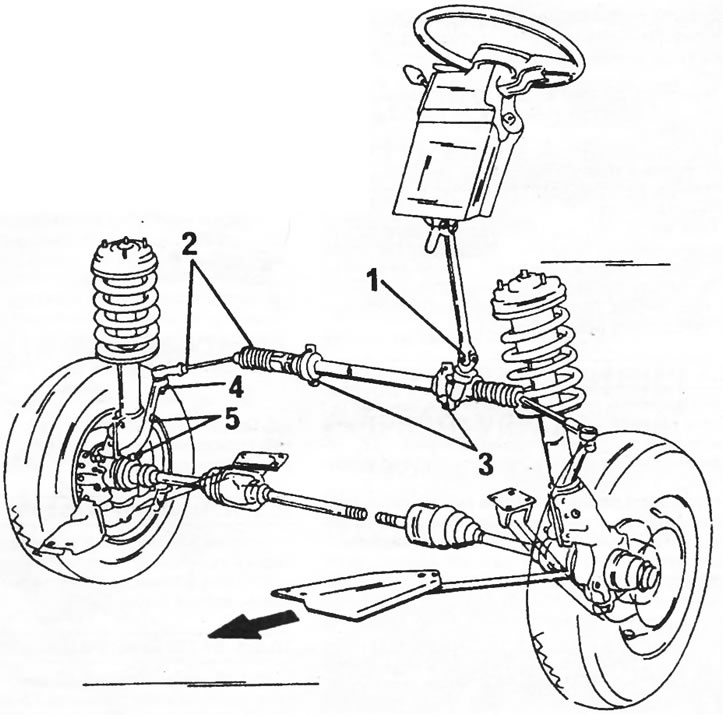

Рис. 120. Рулевое управление с зубчато-реечным рулевым механизмом. Цифрами обозначены моменты затяжки. Стрелка указывает направление движения. 1 = 25 нм; 2 = 60 нм; 3 = 50 нм; 4 = 5,5 нм; 5 = 125 нм
