Вътрешни облицовъчни панели на вратите — отстраняване и повторно монтиране (Peugeot 106)

Предна врата - модели преди юли 1996 г

Забележка: Ако пластмасовият уплътнителен лист е отстранен от вътрешната страна на вратата, ще е необходим нов уплътнителен лист при повторното монтиране.

Премахване

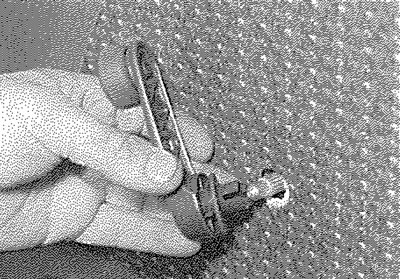

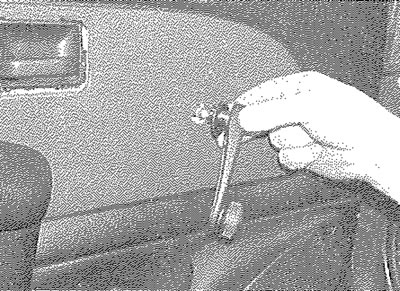

1. Където е приложимо, издърпайте дръжката на прозореца от шпиндела (вижте илюстрацията). Възстановете трим диска.

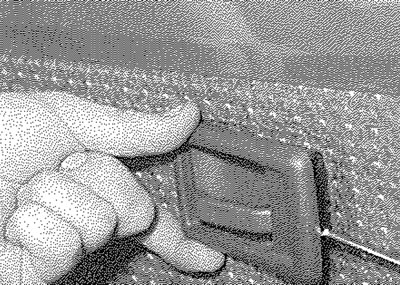

2. Издърпайте декоративния панел на вътрешната дръжка (вижте илюстрацията).

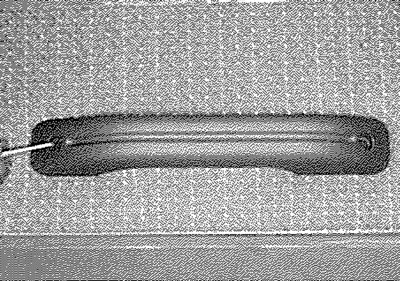

3. Отстранете двата закрепващи винта и издърпайте подлакътника (вижте илюстрацията). Обърнете внимание на втулките, които може да са разхлабени в подлакътника, след като винтовете бъдат отстранени.





4. Където е приложимо, отстранете закрепващите винтове и отстранете джоба на вратата от долния ръб на вратата.

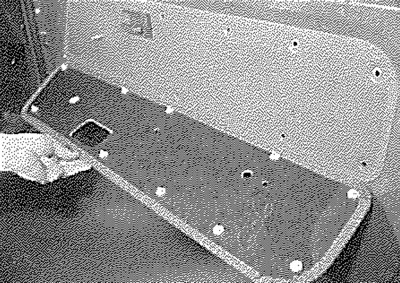

5. Освободете закрепващите скоби и издърпайте декоративния панел от вратата (вижте илюстрацията).

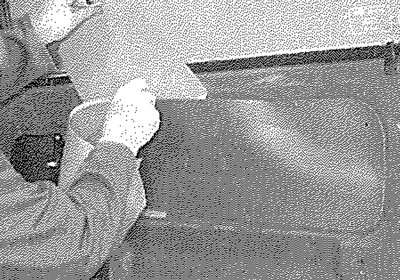

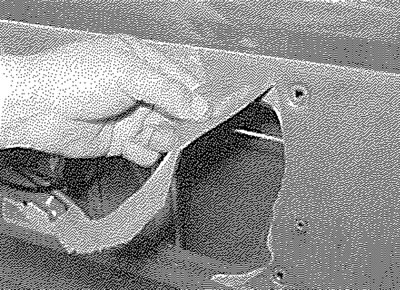

6. Ако желаете (ако трябва да се работи по вътрешните компоненти на вратата), издърпайте пластмасовия уплътнителен лист от вратата (вижте илюстрацията). Имайте предвид, че листът вероятно ще бъде унищожен по време на отстраняване. Внимателно изстържете остатъците от уплътнителния лист от вътрешната страна на вратата.

Премонтиране

7. Повторното монтиране е обратно на отстраняването. Където е приложимо, използвайте нов пластмасов уплътнителен лист и се уверете, че втулките са на място в подлакътника (вижте илюстрацията). Имайте предвид, че може да се наложи да изрежете подходящи отвори в уплътнителния лист за закрепващи скоби на декоративния панел и т.н.

Предна врата - модели от юли 1996 г. нататък

Забележка: Ако пластмасовият уплътнителен лист е отстранен от вътрешната страна на вратата, ще е необходим нов уплътнителен лист при повторното монтиране.

Премахване

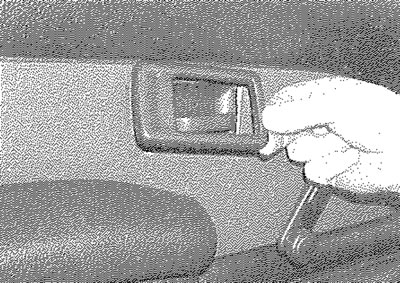

8. Издърпайте вътрешния облицовъчен панел на дръжката (вижте илюстрацията).





9. Където е приложимо, издърпайте дръжката на прозореца от шпиндела (вижте илюстрацията). Възстановете трим диска.

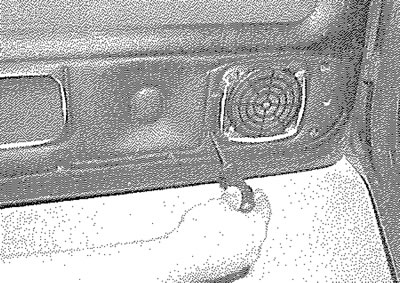

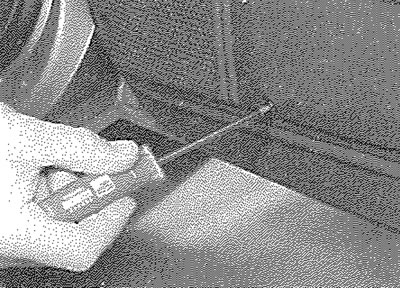

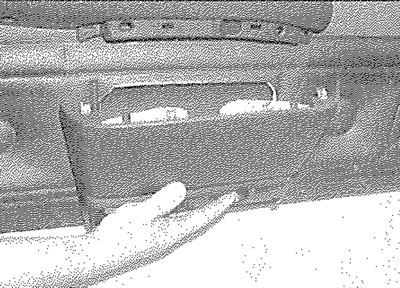

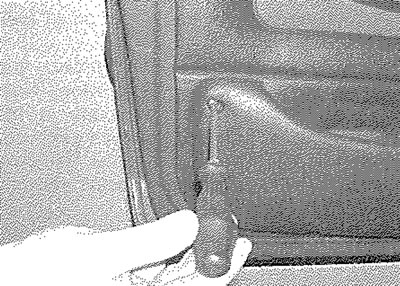

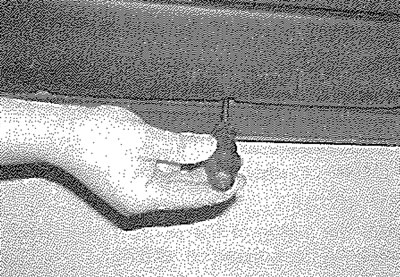

10. Развийте винтовете по долния ръб и отстрани и отстранете джоба на вратата от основата на вратата (вижте илюстрациите).

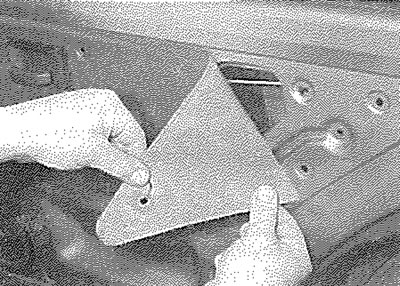

11. Откопчайте и отстранете подплатената облицовка отдолу на подлакътника (вижте илюстрацията).

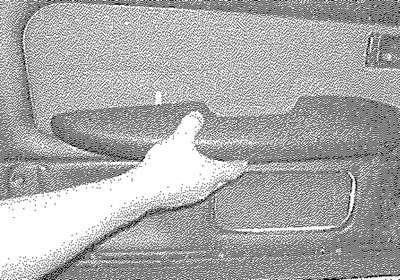

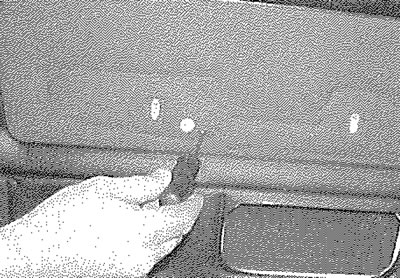

12. Развийте винтовете и издърпайте подлакътника (вижте илюстрацията).

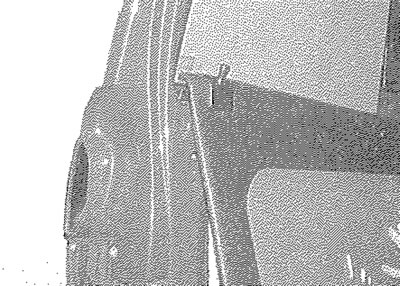

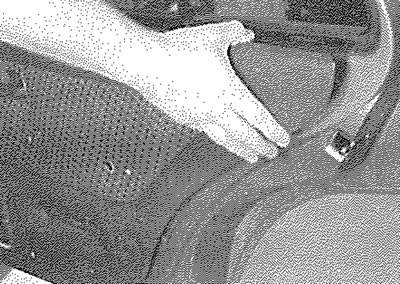

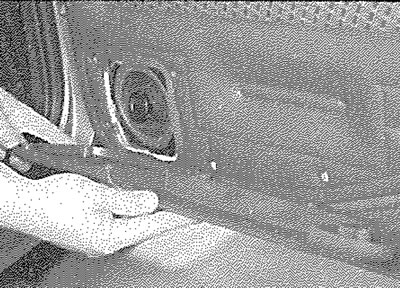

13. Развийте останалите винтове на декоративния панел, разположени в центъра на панела и около решетката на високоговорителя. Освободете закрепващите скоби и издърпайте декоративния панел от вратата (вижте илюстрациите).









14. Ако желаете (ако трябва да се работи по вътрешните компоненти на вратата), издърпайте пластмасовия уплътнителен лист от вратата. Имайте предвид, че листът вероятно ще бъде унищожен по време на отстраняване. Внимателно изстържете остатъците от уплътнителния лист от вътрешната страна на вратата.

Премонтиране

15. Повторното монтиране е обратно премахване. Където е приложимо, използвайте нов пластмасов уплътнителен лист, като отбележите, че може да се наложи да изрежете подходящи отвори в уплътнителния лист за закрепващи скоби на декоративния панел и др.

Задна врата - всички модели

16. Процедурата е както е описано по-горе за тапицерията на предната врата. Където е приложимо, пепелникът трябва да се издърпа от вратата, преди джобът на вратата да може да бъде изваден (вижте илюстрациите).
