Предна седалка
Предупреждение: При модели с обтегачи на предпазните колани, спазвайте следните предпазни мерки, преди да опитате да свалите седалката:
- a) Извадете ключа за запалване.
- b) Изключете отрицателната клема на акумулатора (вижте "Изключване на акумулатора") и изчакайте две минути, преди да предприемете по-нататъшна работа.
- c) Изключете кабелния щепсел на предварително обтегача от обтегача.
Премахване
1. Преместете седалката докрай напред.
2. Наклонете облегалката на седалката напред.
3. Отстранете болтовете (по един болт от всяка страна), закрепващи задната част на релсите на седалката към пода.
4. Преместете седалката напълно назад.
5. Отстранете болтовете (по един болт от всяка страна), закрепващи предната част на релсите на седалката към пода.
6. Върнете шайбите, където е приложимо, след това повдигнете седалката от автомобила (вижте илюстрацията).

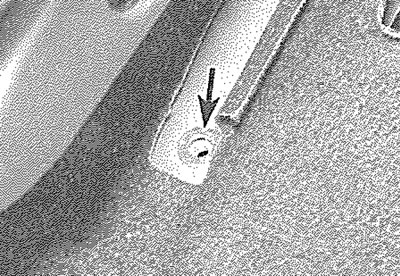

24.6. Вземете шайбите от болтовете на седалката
Предупреждение: Не бъркайте по никакъв начин в устройството за предварително обтягане и не се опитвайте да го тествате.
Обърнете внимание, че устройството се задейства, ако механизмът се захранва с електрически ток (включително чрез омметър) или ако модулът е подложен на температура, по-висока от 100°C.
Премонтиране
7. Повторното монтиране е обратно на отстраняването, но е важно да затегнете закрепващите болтове на външната релса на седалката (най-близо до вратата), преди да затегнете болтовете за закрепване на вътрешната релса на седалката (най-близо до лоста на ръчната спирачка) до определената настройка на въртящия момент (вижте илюстрациите).

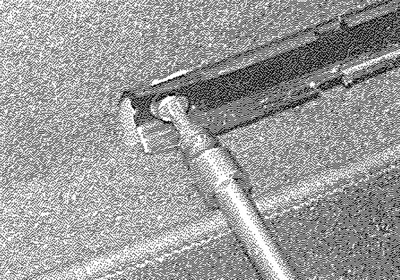

24.7а. Затегнете закрепващите болтове на външната шина на седалката (показан е външният заден болт)...

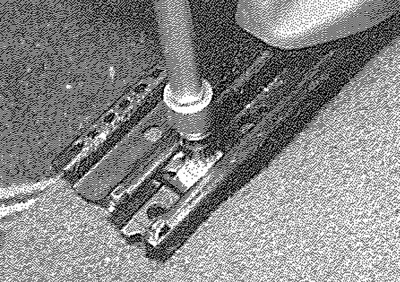

24.7b.... преди закрепващите болтове на вътрешната шина на седалката (показан вътрешен заден болт)
Облегалка на задната седалка
Премахване
8. Наклонете възглавницата на седалката напред към предните седалки.
9. Освободете горния фиксатор и сгънете облегалката на седалката напред, докато горната част на облегалката се изравни с долната част на стъклото на задния прозорец. Внимавайте да не притиснете предпазните колани.
10. Работейки по външния ръб на облегалката на седалката при модели с разделени облегалки на задните седалки, или в двата края на облегалката на седалката при модели с облегалка от една част, отстранете закрепващите винтове и изтеглете заключващата скоба на пантата (вижте илюстрацията).

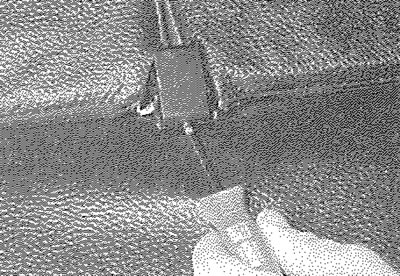

24.10. Отстранете закрепващия винт на заключващата скоба на пантата на облегалката на задната седалка
11. При модели с разделени облегалки на задните седалки, където е приложимо, работейки по вътрешния ръб на облегалките на седалките, отстранете закрепващия винт и издърпайте заключващата скоба на централната панта от модула на пантата. Наклонете заключващата скоба нагоре и натиснете напред, за да я освободите (вижте илюстрациите).

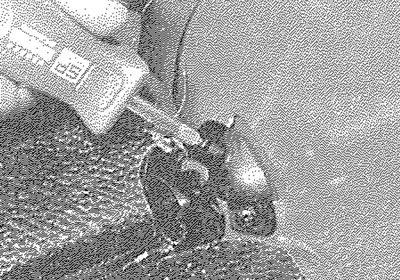

24.11а. Отстранете закрепващия винт...

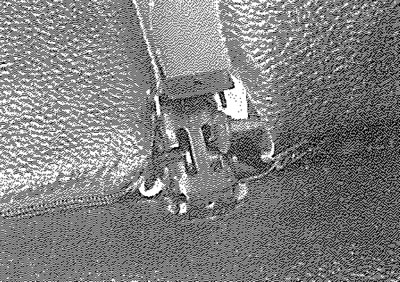

24.11б.... и наклонете заключващата скоба на централната панта нагоре - модел с разделени облегалки на задните седалки
12. Издърпайте облегалката на седалката нагоре, за да освободите щифтовете на пантите и издърпайте облегалката на седалката от автомобила (вижте илюстрацията).

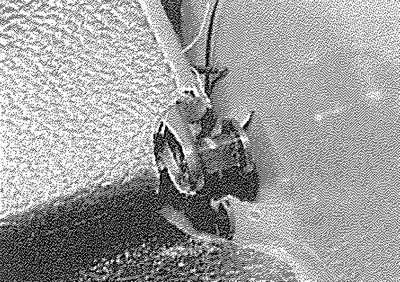

24.12. Издърпайте седалката нагоре, за да освободите щифтовете на пантите
Премонтиране
13. Повторното монтиране е обратно отстраняване.
Възглавница на задната седалка
Премахване
14. Наклонете възглавницата напред към предните седалки.
15. Издърпайте възглавницата нагоре, за да освободите куките от скобите в пода.
Премонтиране
16. Повторното монтиране е обратно премахване.
