Облицовъчни панели на вратите
1. Обърнете се към раздел 12.
Страничен облицовъчен панел на задното купе - модели с 3 врати
Премахване
2. Свалете опорния панел на задния рафт, както е описано по-нататък в този раздел.
3. Отстранете възглавницата на задната седалка, в съответствие с Раздел 24 и сгънете облегалката на седалката докрай напред.
4. Внимателно издърпайте панела от тялото, за да освободите закрепващите скоби (вижте илюстрацията). Където е приложимо, изключете окабеляването от високоговорителя.

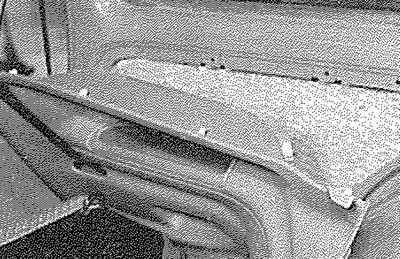

26.4. Издърпване на задната странична тапицерия на купето от купето - модел с 3 врати
5. Развийте болтовете на горната и долната анкерна скоба на предпазния колан в съответствие с Раздел 25 и прекарайте предпазния колан и закрепващите скоби през отвора в декоративния панел. Извадете декоративния панел от автомобила.
Премонтиране
6. Повторното монтиране е обратно на отстраняването, като имате предвид следните точки:
- a) Затегнете крепежите на предпазния колан до определения въртящ момент.
- b) Поставете отново опорния панел на задния рафт, както е описано по-долу.
Поддържащ панел за заден рафт
Премахване
7. Отворете вратата на багажника, свалете задния рафт и сгънете облегалката на задната седалка напред.
8. Издърпайте копчето от лоста за заключване на облегалката и издърпайте лайсна от задния ръб на панела (вижте илюстрациите).

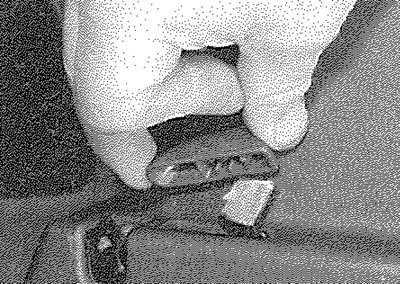

26.8а. Издърпайте копчето от лоста за заключване на облегалката...

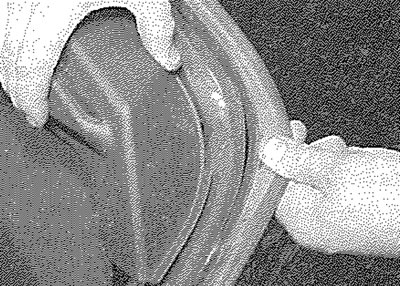

26.8б.... и издърпайте предпазната лента от задния ръб на панела
9. Отстранете двата закрепващи винта, след това издърпайте панела настрани от тялото, за да освободите закрепващите скоби и издърпайте панела. Обърнете внимание, че задната скоба трябва да се освобождава последна (вижте илюстрацията).

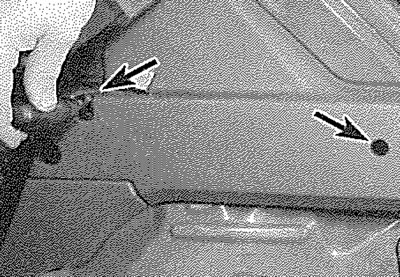

26.9а. Отстранете двата закрепващи винта (посочени със стрелка)...

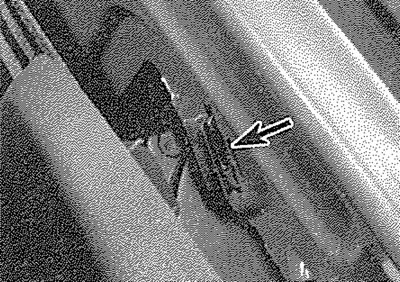

26.9б.... освободете задната скоба (стрелка) последна...

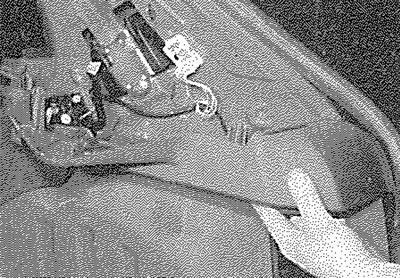

26.9c.... след това дръпнете панела от тялото
10. Където е приложимо, изключете отрицателния полюс на батерията (вижте "Изключване на акумулатора") и вземете светлината на багажното отделение и превключвателя от декоративния панел.
Премонтиране
11. Повторното монтиране е обратно на отстраняването, но се уверете, че лентата на предпазния колан е прекарана през горната част на панела и не е заклещена зад панела.
Облицовъчен панел на колоната на предното стъкло
Премахване
12. Внимателно извадете лайсна от ръба на декоративния панел.
13. Започвайки отгоре, издърпайте панела настрани от колоната, за да освободите закрепващите скоби и издърпайте панела.
Премонтиране
14. Повторното монтиране е обратно отстраняване.
Облицовъчен панел на централната колона
15. Паното е на две половини.
16. За да премахнете долния панел, отстранете двата закрепващи винта, след което откопчайте панела.
17. За да премахнете горния панел, първо отстранете долния панел, след това отстранете закрепващия винт от долната част на горния панел. Отстранете декоративната капачка и развийте горния анкерен болт на предпазния колан (възстановете шайбата, където е приложимо), след което издърпайте панела.
18. Повторното монтиране е обратно премахване. Където е приложимо, затегнете анкерния болт на предпазния колан до определения въртящ момент.
Облицовъчен панел на задната колона
19. Свалете опорния панел на задния рафт, както е описано по-горе в този раздел.
20. Отстранете декоративната капачка и развийте горния анкерен болт на предпазния колан (възстановете шайбата, където е приложимо), след което откопчайте панела от тялото. Може да се наложи да извадите предпазната лента от ръба на панела, където е приложимо.
Облицовъчен панел на арките на задните колела - модели с 5 врати
21. Отворете задната врата и извадете предпазната лента от ръба на панела.
22. Освободете панела от закрепващите скоби, след това освободете панела от опорния панел на задния рафт и издърпайте панела на тапицерията на арката на колелото.
Килими
23. Килимът на пода на купето е от едно цяло и е закрепен в краищата си с винтове или различни видове скоби.
24. Отстраняването и повторното монтиране на килима е сравнително лесно, но отнема много време, поради факта, че всички съседни декоративни панели трябва да бъдат премахнати първо, както и компоненти като седалките и централната конзола.
Заглавие
25. Тапицерията е захваната към покрива и може да бъде изтеглена само след като са премахнати всички елементи като дръжките за хващане, сенниците, люк (ако е монтиран), предното стъкло, централните и задните панели на колоната и свързаните с тях панели. Защитните лайстни на вратата, вратата на багажника и отворите на люка на покрива също трябва да бъдат чисти.
26. Обърнете внимание, че премахването на облицовката изисква значителни умения и опит, ако трябва да се извърши без повреда и затова е най-добре да се повери на експерт.
