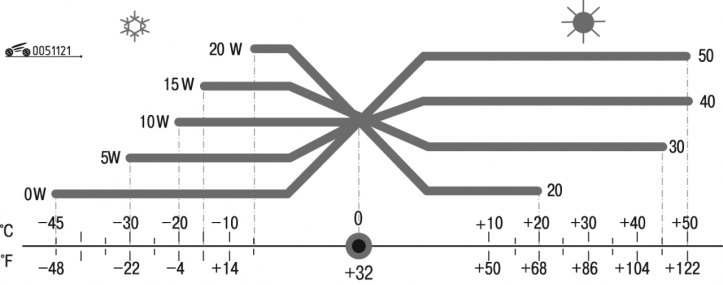

Фиг. 1.121. Приложение на масла в зависимост от условията на работа

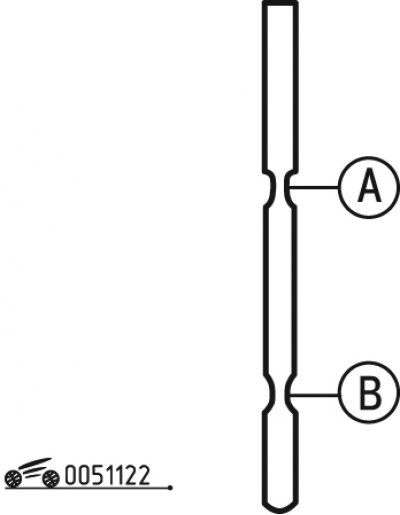

Фиг. 1.122. Проверка на нивото на маслото с измервателна пръчка: A - максимално ниво на маслото; B - минимално ниво на маслото

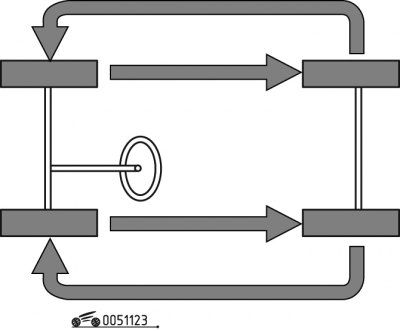

Фиг. 1.123. Схема за ротация на гумите
Всички превозни средства са оборудвани с дисплей за сервизни интервали, интегриран в арматурното табло (фиг. 1.118, 1.119, 1.120, 1.121, 1.122, 1.123), със седем индикатора. Индикаторът за сервизния интервал има символ "гаечен ключ" в първата цифра.

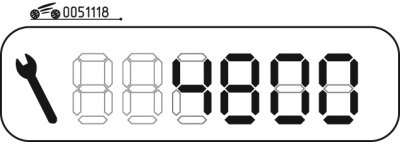

Фиг. 1.118. Индикатор за поддръжка
Всеки път, когато включите запалването, символът на гаечен ключ светва на панела на дисплея за 5 секунди и се показва пробегът до следващата поддръжка, например "4800 км" (виж фиг. 1.118).
След 5 секунди дисплеят преминава в нормален режим на показване на километража в км (общо и дневно).

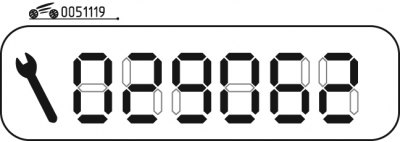

Фиг. 1.119. Показания на измервателните уреди (ако остават по-малко от 1000 км до следващата поддръжка)
Ако остават по-малко от 1000 км до следващата поддръжка, дисплеят показва символа "гаечен ключ" по-ярко и продължава да свети постоянно, докато броячите на дневен и общ пробег работят в нормален режим (фиг. 1.119).
Ако бъде пропуснат следващият период на поддръжка, индикаторът мига за 5 секунди, показвайки символа "гаечен ключ" и пробега след следващия период на поддръжка.
След 5 секунди дисплеят преминава в нормален режим на показване на километража (общо и дневно).
След преминаване на следващата поддръжка в сервиза, броячът се настройва на нула. За да нулирате измервателния уред сами, направете следното:
- изключете запалването;

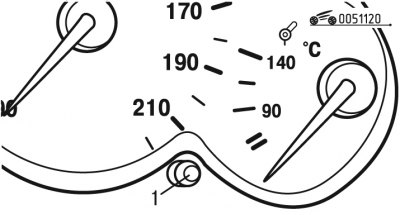

Фиг. 1.120. Бутон за настройка на брояча за поддръжка
- натиснете и задръжте бутон 1 (фиг. 1.120);
- включете запалването, одометърът ще започне да отброява (около 10 сек);
- задръжте бутона натиснат, докато дисплеят покаже "0" и символът "гаечен ключ" изгасне.
За да зададете следващата дата за поддръжка, направете следното:
- изключете запалването;
- натиснете и задръжте бутона за дневен пробег;
- включете запалването и веднага отпуснете бутона, на дисплея ще се появи произволна стойност на пробега;
- като натиснете бутона за нулиране на километража, изберете желаната стойност на километража до следващата поддръжка;
- задръжте бутона, докато информацията на дисплея спре да мига;
- освободете бутона и изключете запалването.
