Съдържание: Премахване 🠇 Монтиране 🠇
Сваляне на арматурното табло
1 – междинни винтове, 2 – снопове електрически проводници, 3 – предни винтове, разположени в двигателното отделение, 4 – странични винтове
Премахване
1. Отстранете отрицателния кабел от акумулатора.
2. Свалете волана.
3. Свалете капаците на кормилната колона.
4. Отстранете арматурното табло.
5. Извадете радиото.
6. Развийте монтажните винтове и отстранете крилата от централната конзола.
7. Свалете регулатора на лъча на фаровете.
8. Извадете пепелника от гнездото му.
 |
 |

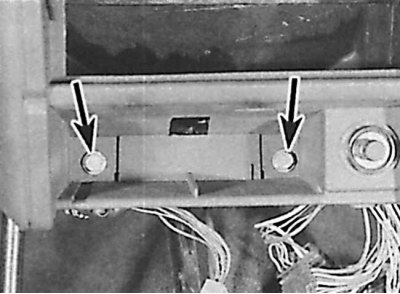

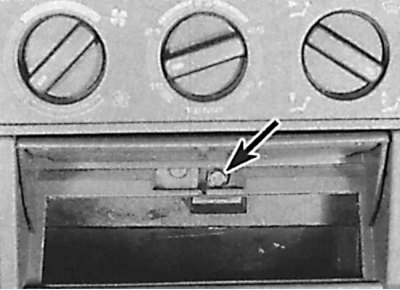

9. Развийте два болта (обозначени със стрелки вляво) в гнездото на пепелника и един болт (обозначен със стрелката вдясно) в гнездото за монтаж на радиоприемника.
10. Развийте двата винта, закрепващи горната част на рафта.
11. Свалете предната част на арматурното табло.
12. Развийте четирите винта (обозначени със стрелки), закрепване на нагревателния панел.
13. Завъртете двете монтажни скоби на четвърт оборот, след което спуснете кутията с предпазители надолу от панела.
14. Развийте двата болта, закрепващи лоста за освобождаване на капака, разположен под панела.
15. Изключете електрическото окабеляване от реостата за осветление на арматурното табло.
16. Разкачете двата основни конектора (обозначени със стрелки) от кутията с предпазители.
17. Разкачете кабелните снопове на арматурното табло от лявата и дясната страна, като ги маркирате за правилна повторна инсталация.
18. Отстранете предния тапицерски панел от страната на водача и развийте болта (обозначен със стрелката) закрепване на наземни шини.
19. Развийте болта и свалете закачалката на релето от долната закачалка на кормилната колона.
20. В задната част на двигателното отделение развийте трите гайки (обозначен със стрелка) закрепвания на арматурното табло.
21. Развийте болтовете (по един от всяка страна) долен монтаж на арматурното табло (болтовете са обозначени със стрелка).
22. Развийте двата долни монтажни болта на арматурното табло, разположени от двете страни на централната конзола.
23. Развийте горния болт (обозначен със стрелката) опори на арматурното табло, разположени зад органите за управление на отоплителната и вентилационната система.
24. Отстранете армировката, разположена между арматурното табло и държача на елемента на механизма за смяна на скоростите.
Статия, базирана на материал от уебсайта Peugeotbook.ru
25. Отстранете задвижващия кабел на скоростомера.
26. Отстранете електрическия кабелен сноп на арматурното табло и органите за управление на вътрешната система за отопление и вентилация.
27. Изключете електрическото окабеляване от превключвателя на спирачната светлина.
28. Изключете окабеляването от запалката и светлината на пепелника.
29. Свалете арматурното табло и го извадете от автомобила през отвора на вратата.
Монтиране
За да монтирате арматурното табло, извършете стъпките в обратен ред на процеса на отстраняване и проверете дали уплътнителните уплътнения са на предните междинни елементи.
