Система за впръскване и запалване (XU9J2 L3.1 Jetronic) (Peugeot 405)

0

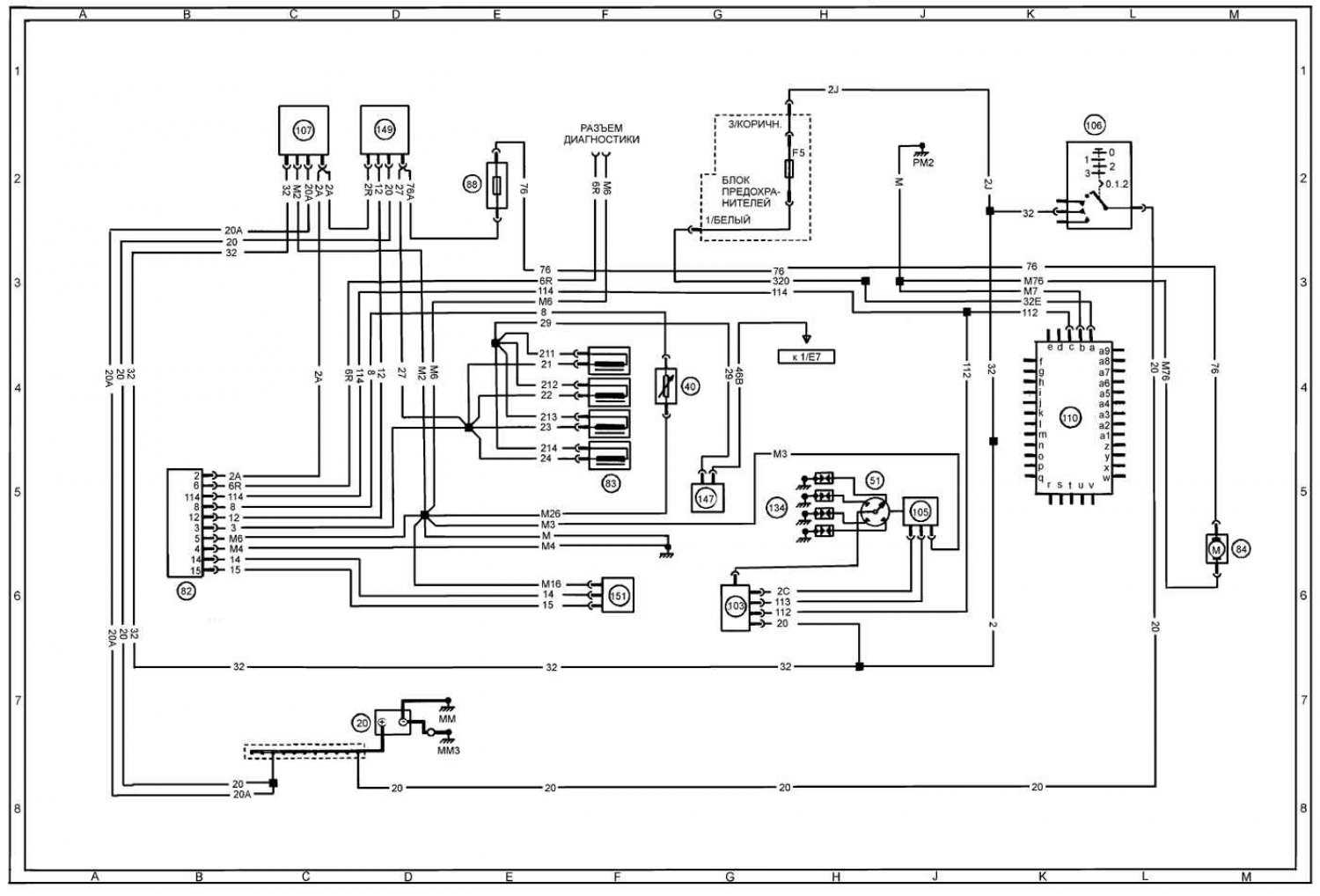

Система за впръскване и запалване (XU9J2 L3.1 Jetronic)

Открыть большую картинку в новой вкладке »

Вижте символите и обозначенията на електрическите схеми тук →
