Аўтамабілі з бензінавага рухавіка EW10J4/EW12J4
Зняцце
1. Адлучыце прыёмную трубу з каталізатарам ад выпускнога калектара.
2. Зніміце ахоўнае вечка рухавіка, адлучыце штэкер і зніміце датчык становішча размеркавальнага вала.
3. Адлучыце шланг вентыляцыі картэра ад патрубка на вечку галоўкі блока цыліндраў, затым зніміце вечка, адкруціце гайкі і зніміце выпускны калектар са шпілек.
Увага! Ушчыльняльная пракладка выпускнога калектара падлягае замене на новую.
Устаноўка выпускнога калектара вырабляецца ў паслядоўнасці, зваротнай зняццю.
4. Усталюйце выпускны калектар, навінціце і зацягніце гайкі яго мацавання з намаганнем 35 Нм.
5. Устанавіце вечка галоўкі блока цыліндраў і зацягніце балты яе з намаганнем 9 Нм.
Аўтамабілі з бензінавага рухавіка ES9J4S
Зняцце
Выпускны калектар пярэдняй галоўкі блока цыліндраў
6. Адлучыце ад выпускнога калектара прыёмную трубу з папярэднім каталізатарам, а таксама зніміце цеплаадбівальныя шчыткі, гл. адпаведны раздзел.

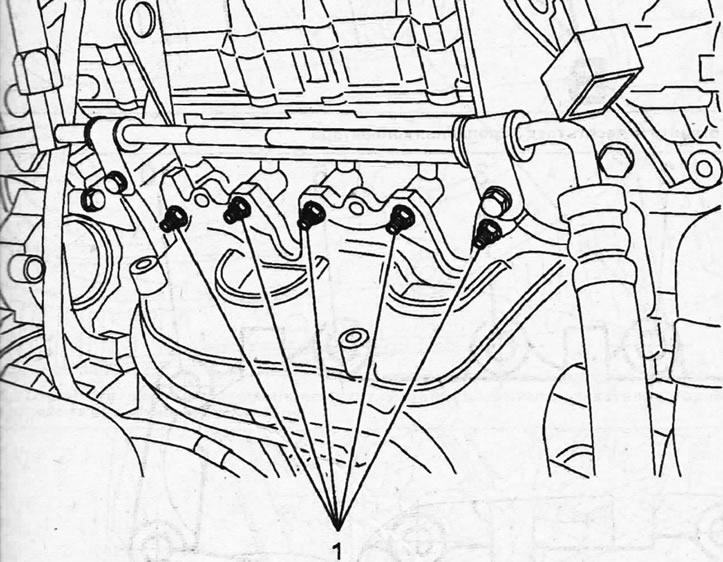

7. Адкруціце дзесяць гаек 1 і зніміце выпускны калектар, падаўшы яго знізу (гл. ілюстрацыю).
2.7. Адкруціце дзесяць гаек 1 і зніміце выпускны калектар, падаўшы яго знізу
Выпускны калектар задняй галоўкі блока цыліндраў KTJ
8. Адлучыце ад калектара прыёмную трубу з папярэднім каталізатарам, гл. адпаведны раздзел.
9. Адлучыце штэкер, а затым выкруціце папярэдні лямбда-зонд.
10. Зніміце цеплаадбівальны шчыток 2 і адкруціце дзесяць гаек 3 мацавання калектара (гл. ілюстрацыю).
2.7. Адкруціце дзесяць гаек 1 і зніміце выпускны калектар, падаўшы яго знізу
11. Зніміце цеплаадбівальны шчыток над рулявым механізмам.
12. Зніміце выпускны калектар 4 з разьбовых шпілек (гл. ілюстрацыю 2.10).
Устаноўка выпускных калектараў выконваецца ў паслядоўнасці, зваротнай іх зняццю.
13. Заменіце на новыя ўшчыльняльныя пракладкі абодвух калектараў.

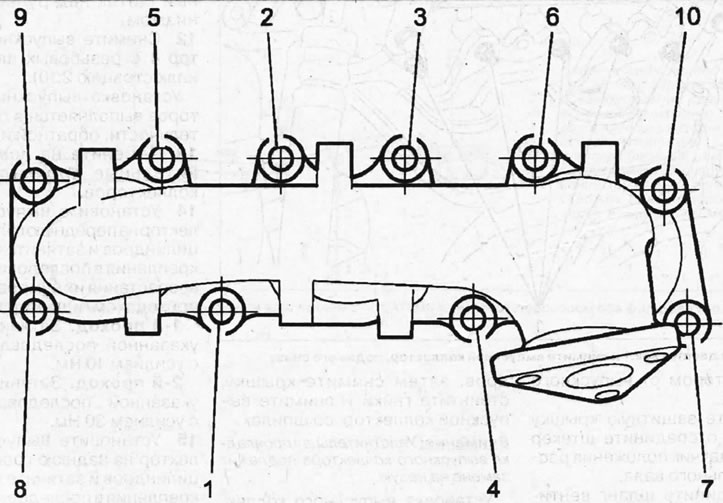

14. Усталюеце выпускны калектар на перадпакой галоўку блока цыліндраў і зацягніце гайкі 3 яго мацаванні ў паслядоўнасці ўзрастання іх нумарацыі за два праходу (гл. ілюстрацыю).
2.14. Усталюеце выпускны калектар на перадпакой галоўку блока цыліндраў і зацягніце гайкі 3 яго мацаванні ў паслядоўнасці ўзрастання іх нумарацыі за два праходу
- 1-й праход. Зацягніце гайкі ў названай паслядоўнасці з намаганнем 10 Нм.
- 2-і праход. Зацягніце гайкі ў названай паслядоўнасці з намаганнем 30 Нм.

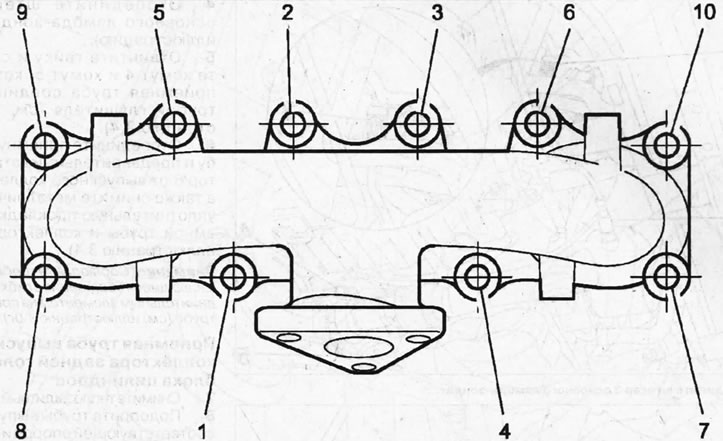

15. Усталюйце выпускны калектар на заднюю галоўку блока цыліндраў і зацягніце гайкі 3 яго мацавання ў паслядоўнасці ўзрастання іх нумарацыі за два праходу (гл. ілюстрацыю).
2.15. Усталюеце выпускны калектар на перадпакой галоўку блока цыліндраў і зацягніце гайкі 3 яго мацаванні ў паслядоўнасці ўзрастання іх нумарацыі за два праходу
1-й праход. Зацягніце гайкі ў названай паслядоўнасці з намаганнем 10 Нм.
2-і праход. Зацягніце гайкі ў названай паслядоўнасці з намаганнем 30 Нм.
16. Укруціце папярэдні лямбда-зонд, зацягнуўшы яго з высілкам 50 Нм, падлучыце да лямбда-зонда яго штэкер і замацуеце яго провад.
17. Усталюеце цеплаадбівальныя шчыткі і падлучыце да выпускных калектараў іх прыёмныя трубы.
