Фільтр цвёрдых часціц прызначаны для ўлоўлівання незгарэлай сажы ці нагару, а таксама металічных часцінак, якія выносяцца якія адпрацавалі газамі. Фільтр уяўляе з сябе сітаваты керамічны маналіт у металічнай абалонцы з тэрмаізаляцыяй (гл. ілюстрацыю 4.0) і знаходзіцца на прыёмнай трубе пад каталізатарам.

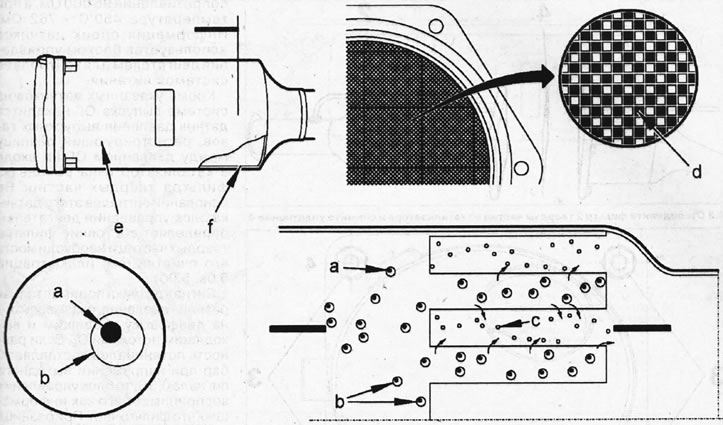

4.0. Фільтр цвёрдых часціц у разрэзе a - часцінкі нагару/сажы; b - церын (прысадка); з - фільтруюцца ОГ; d - які фільтруе элемент з сітаватай керамікі; e - корпус фільтра з нержавеючай сталі; f - тэрмаізаляцыя
Увага! Пры дэмантажы фільтра цвёрдых часціц на аўтамабілях PEUGEOT 807 зняцце каталізатара не патрабуецца. Новы фільтр пастаўляецца ў герметычным пакаванні (гл. ілюстрацыю 4.0а).
4.0а. Новы фільтр цвёрдых часціц у пакаванні
Зняцце
1. Выкруціце ніт і зніміце злучальны хамут 1 (гл. ілюстрацыю).

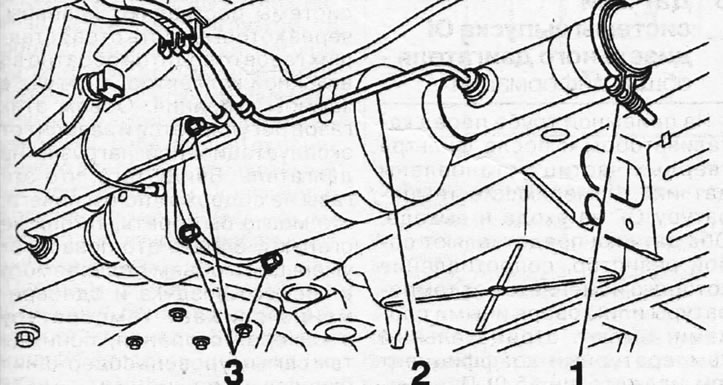

4.1. Выкруціце ніт і зніміце злучальны хамут
2. Вызваліце трубку 2 датчыка ціску ОГ на вынахадзе з фільтра з трымальніка і адкруціце чатыры гайкі 3 фланца, якім каталізатар злучаны з фільтрам цвёрдых часціц (гл. ілюстрацыю 4.1).
Інфармацыя размешчана на сайце: PeugeotBook.ru
3. Адлучыце фільтр 2 цвёрдых часціц ад каталізатара і зніміце ўшчыльненне 4 (гл. ілюстрацыю).

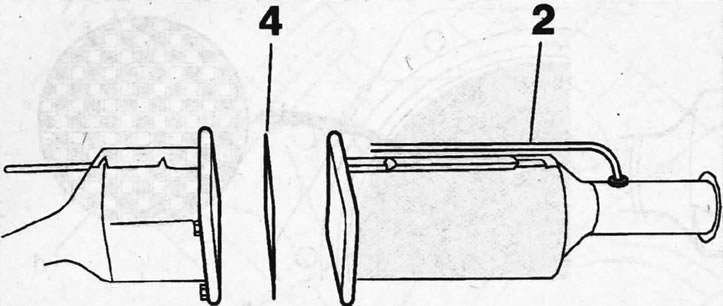

4.3. Адлучыце фільтр 2 цвёрдых часціц ад каталізатара і зніміце ўшчыльненне 4
Увага! Пры раз'яднанні фільтра і каталізатара пазначце іх становішча адносна адзін аднаго, каб сумясціць трубкі датчыкаў ціску ў фільтры.
Ўстаноўка
4. Пачысціце спалучаныя паверхні і заменіце ўшчыльняльную пракладку на новую.
5. Злучыце фільтр і каталізатар, сумясціце іх належным чынам і накруціце гайкі 3 (гл. ілюстрацыю).

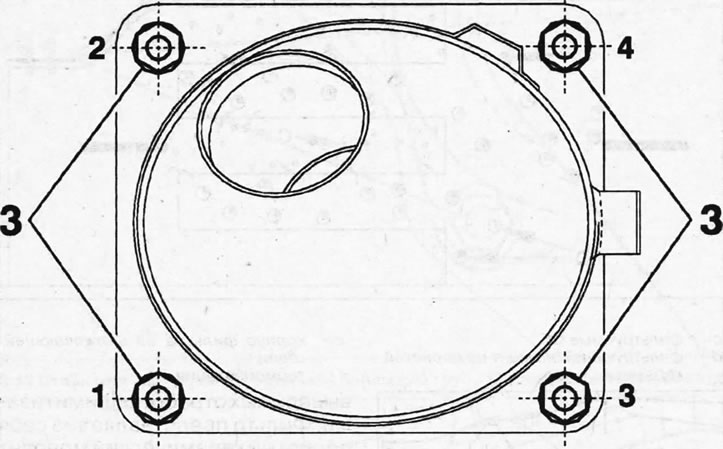

4.5. Злучыце фільтр і каталізатар, сумясціце іх належным чынам і накруціце гайкі 3
6. Усталюйце трубку 2 датчыка ціску ОГ на выхадзе з фільтра (гл. ілюстрацыю 4.3).
7. Зацягніце гайкі 3, дзейнічаючы ў паслядоўнасці іх нумара-з дадаткам намаганні 33±5 (гл. ілюстрацыю 4.5).
8. Зацягніце накидную гайку мацавання трубкі 2 датчыка гаечным ключом з высілкам 17±1 Нм.
9. Усталюеце хамут 1 і зацягніце яго ніт з высілкам 25±4 Нм.
Увага! Рэкамендуецца папоўніць аб'ём асадкі ў бачку, якой хапае на 80 000 кіламетраў прабегу.
