Датчыкі сістэмы выпуску ОГ дызельнага рухавіка — агульная інфармацыя (Peugeot Eurovans 807)

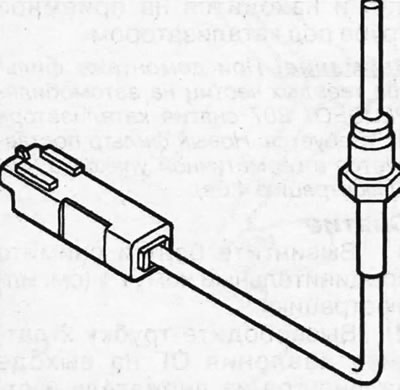

На прыёмнай трубе перад каталізатарам і пасля фільтра цвёрдых часціц устаноўлены датчыкі, якія вымяраюць тэмпературу ОГ на ўваходзе і выхадзе. Абодва датчыка ўяўляюць сабой рэзістар, супраціў якога змяняецца ад тэмпературы ці, кажучы іншымі словамі, маюць, адмоўны тэмпературны каэфіцыент (гл. ілюстрацыю 5.0). Пры тэмпературы ОГ 100° датчык і супраціў 96000 Ом, а пры тэмпературы 450°C - 762 Ом Інфармацыя абодвух датчыкаў выкарыстоўваецца блокам кіравання рухавіком для кантролю за сістэмай харчавання.

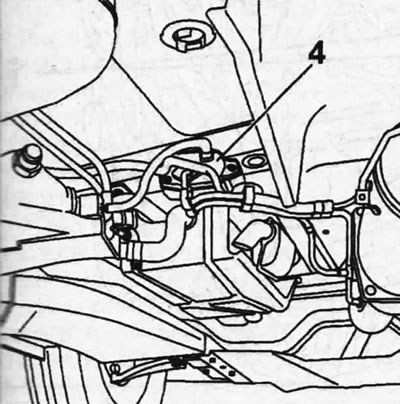

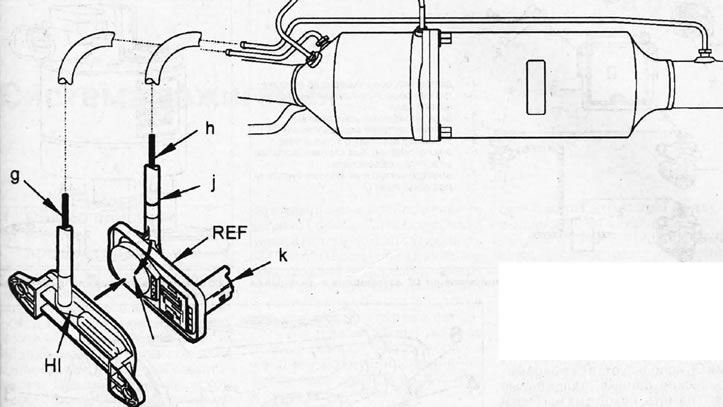

Акрамя паказаных датчыкаў на сістэме выпуску ОГ знаходзіцца датчык ціску выпускных газаў, які рэгіструе розніцу паміж ціскам ОГ на ўваходзе ў каталізатар і на выхадзе з фільтра цвёрдых часціц. На падставе сігналаў гэтага датчыка блок кіравання рухавіком вызначае стан фільтра цвёрдых часціц і неабходнасць яго ачысткі (гл. ілюстрацыі 5.0а, 5.0б).







Сігнал датчыка разумеецца як розніца ціску, які аказваецца на дыяфрагму ўваходным і якія выходзяць патокамі ОГ. Калі рознасць патэнцыялаў складае 0 бар пры напрузе выходнага сігналу 0,5 У, то блок кіравання ўспрымае яго як інфармацыю, што фільтр чысты. Пры розніцы ціску 0,9 бар і напрузе выходнага сігналу 4,1 У блок рэгіструе запарушванне фільтра цвёрдых часціц. Сігналы на блок кіравання рухавіком паступаюць праз трохкантактны штэкер з кантакту 1. Кантакт 2 з'яўляецца злучэннем з "масай" (-), а кантакт 3 - клемай падачы на датчык сілкавання 5 У.
