Sadržaj: Uklanjanje 🠇 Montaža 🠇
Napomena: Prije nego što počnete, molimo pogledajte odlomak "Odspajanje baterije".
Uklanjanje
1. Akumulator se nalazi na lijevoj strani motornog prostora.
2. Otpustite steznu maticu, a zatim odvojite kabel za uzemljenje od negativnog priključka akumulatora (slika 4.2).

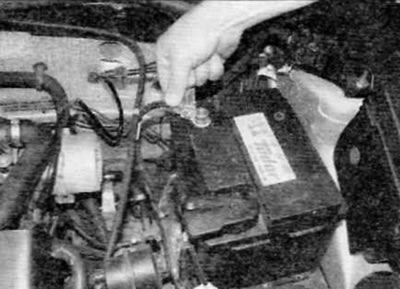

Slika 4.2. Otpustite maticu steznog vijka i odvojite žicu za uzemljenje od priključka akumulatora
3. Odspojite pozitivni pol s odgovarajućeg terminala. Pozitivni pol se pričvršćuje ili steznim vijkom kako je opisano u točki 2 ili brzim spojem, u kojem slučaju uklanjanje plastičnog poklopca automatski uzrokuje otpuštanje stezaljke na priključku (slika 4.3).
Izvornik se nalazi na portalu (peugeotbook.ru)

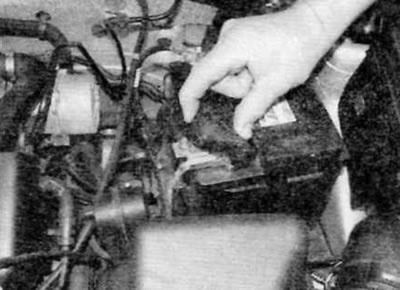

Slika 4.3. Uklonite plastični poklopac kako biste odvojili brzootpuštajuću stezaljku pozitivnog kabela od priključka akumulatora
4. Na ranijim modelima odvrnite maticu, odvrnite vijak i uklonite stezaljku baterije s klina (slika 4.4). Izvadite bateriju iz motornog prostora.

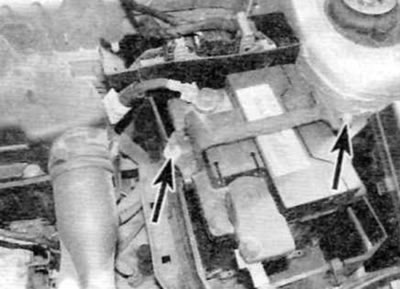

Slika 4.4. Matica i vijak za montažu stezaljke baterije (označeno strelicama) na ranijim modelima...
5. Na novijim modelima odvrnite maticu koja pričvršćuje stezaljku baterije na klin na polici baterije i uklonite stezaljku (slika 4.5). Lagano pomaknite akumulator prema motoru kako biste otpustili jezičak na kućištu akumulatora iz ladice akumulatora, a zatim izvadite akumulator iz prostora motora.

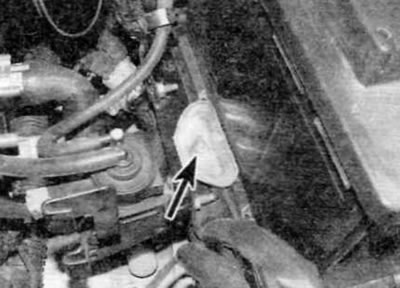

Slika 4.5. ...i matica za pričvršćivanje stezaljke (označeno strelicom) na kasnijim modelima
Montaža
6. Ugradnja se provodi obrnutim redoslijedom od uklanjanja. Nakon spajanja žica, nanesite vazelin na terminale i obavezno prvo spojite pozitivni pol, a zadnji uzemljenje akumulatora.
