Има две кутии с предпазители, разположени в арматурното табло и двигателното отделение.

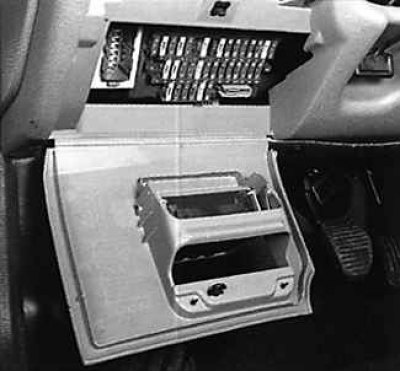

Кутия с предпазители в контролния панел
За достъп до предпазителите отворете капака на имобилайзера, използвайте отвертка, за да завъртите заключващия винт на четвърт оборот и отворете капака на кутията с предпазители.

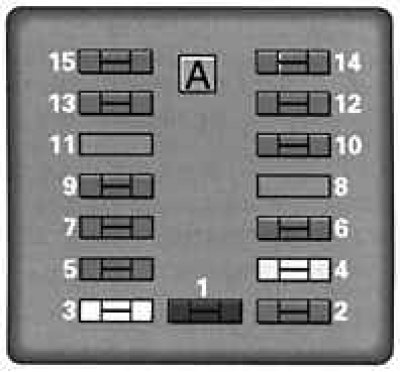

Разположение на предпазителите в блока
А. Пинсета

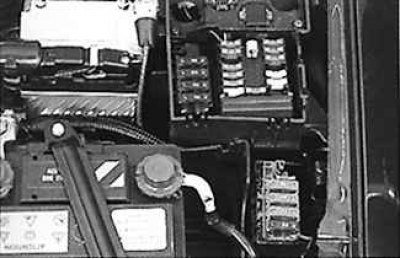

Кутия с предпазители в двигателния отсек
Кутията с предпазители се намира близо до акумулатора.

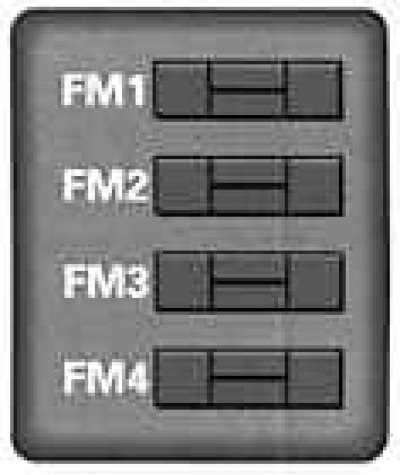

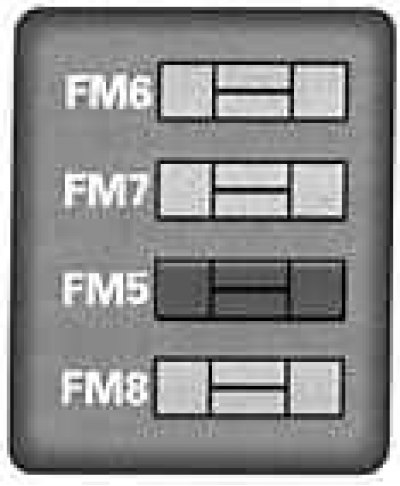

Разположение на предпазителите в блока
 |
 |
Добър предпазител
Изгорял предпазител
Пинцети А
Можете да намерите оригинала на ресурса: peugeotbook
Смяна на предпазители
Преди да смените изгорял предпазител, е необходимо да идентифицирате и отстраните причината за неизправността. Номерата на предпазителите са отбелязани на панела. За да премахнете предпазителите, използвайте специални пинсети A, които се закрепват към панела на кутията с предпазители.

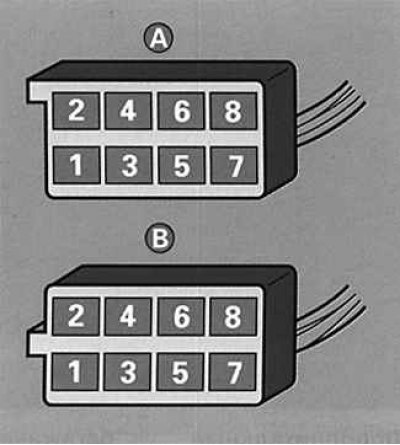

Местоположение и предназначение на клемите
| A1 | кабел на радиотелефон |
| A2 | – |
| A3 | – |
| A4 | (+) положителна клема на батерията |
| A5 | – |
| A6 | (+) странични светлини |
| A7 | (+) спомагателни консуматори на енергия |
| A8 | "тегло" |
| B1 | (+) десен заден високоговорител |
| B2 | (-) десен заден високоговорител |
| B3 | (+) Десен преден високоговорител и пищялка |
| B4 | (-) десен преден високоговорител и пищялка |
| B5 | (+) Ляв преден високоговорител и пищялка |
| B6 | (-) ляв преден високоговорител и пищялка |
| B7 | (+) ляв заден високоговорител |
| B8 | (-) ляв заден високоговорител |
