2. Източете маслото от двигателя.
3. Свалете капака на съединителя.
4. Заключете маховика с натискащата челюст "a", каталожен номер на която е 0153-ZX (вижте илюстрацията).

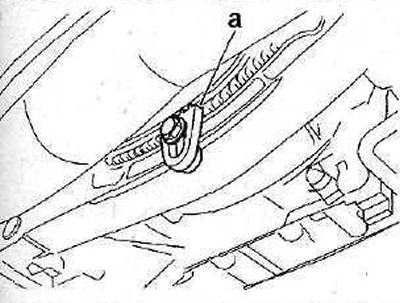

9.4 Заключете маховика с натискащата челюст "a", каталожен номер на която е 0153-ZX
5. Изключете щепсела на захранващия кабел от компресора на климатика.
Внимание! Цялата работа, свързана с климатика, трябва да се поверява на специализиран сервиз. Не отваряйте сами системата за циркулация на хладилния агент - риск от измръзване!
6. Преместете компресора на климатика 1 заедно със скобата далеч от работната зона, без да откачвате маркучите от компресора (вижте илюстрацията).

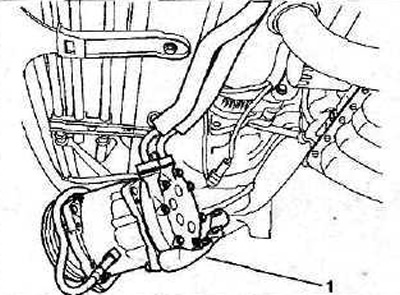

9.6 Преместете компресора на климатика 1 заедно със скобата далеч от работната зона, без да откачате маркучите от компресора
7. Отстранете монтажната скоба на предния компресор на климатика.
8. Отстранете ограничителя, който е бил използван за заключване на коляновия вал при свалянето на ангренажния ремък.
9. Развийте болт 2 и извадете зъбно колело 3 от коляновия вал (вижте илюстрацията). Момент на затягане на болт 2:
- 1-во преминаване - 40 Nm;
- 2-ро преминаване - завъртете болта на 360°.

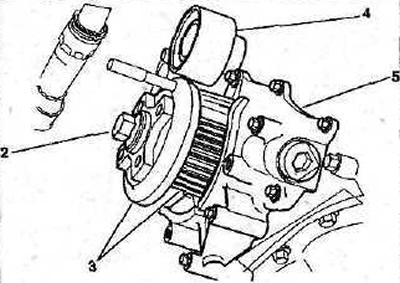

9.9 Развийте болт 2 и извадете зъбно колело 3 от коляновия вал
10. Отстранете опъващата ролка 4 (виж илюстрация 9.9).
11. Отстранете маслената помпа 5, отстранете уплътнението на помпата (виж илюстрация 9.9).
