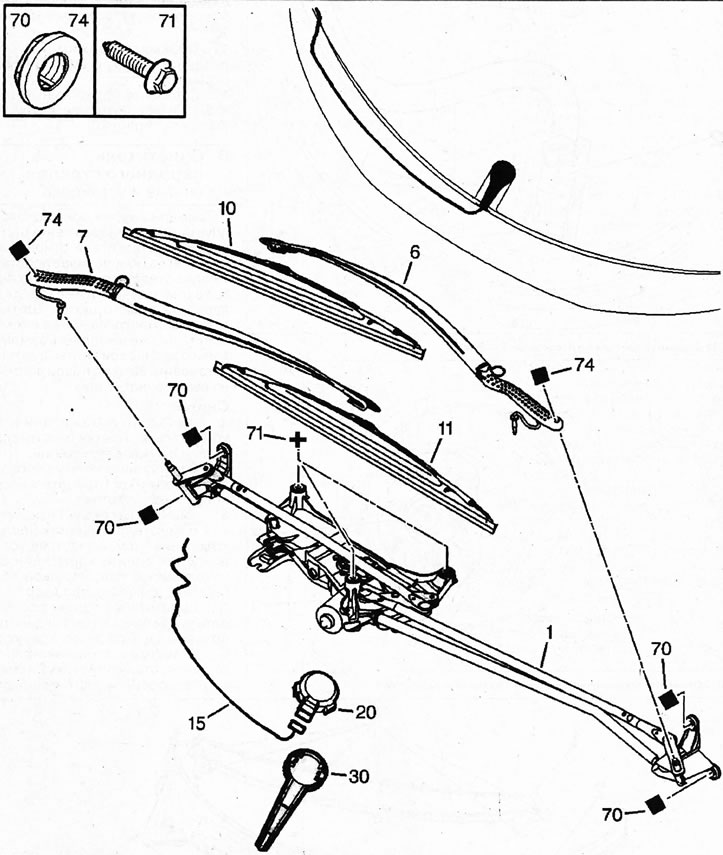

6.0. Ачышчальнік пярэдняга шкла 1 - цягі і электрарухавік ачышчальніка; 6 - шчоткатрымальнік; 7 - шчоткатрымальнік; 10 - шчотка; 11 - шчотка; 15- провад датчыка дажджу; 20 - датчык дажджу; 30- каўпачок датчыка дажджу; 70, 71 - гайка мацавання механізму ачышчальніка; 74 - ніт мацавання шчоткатрымальнікаў

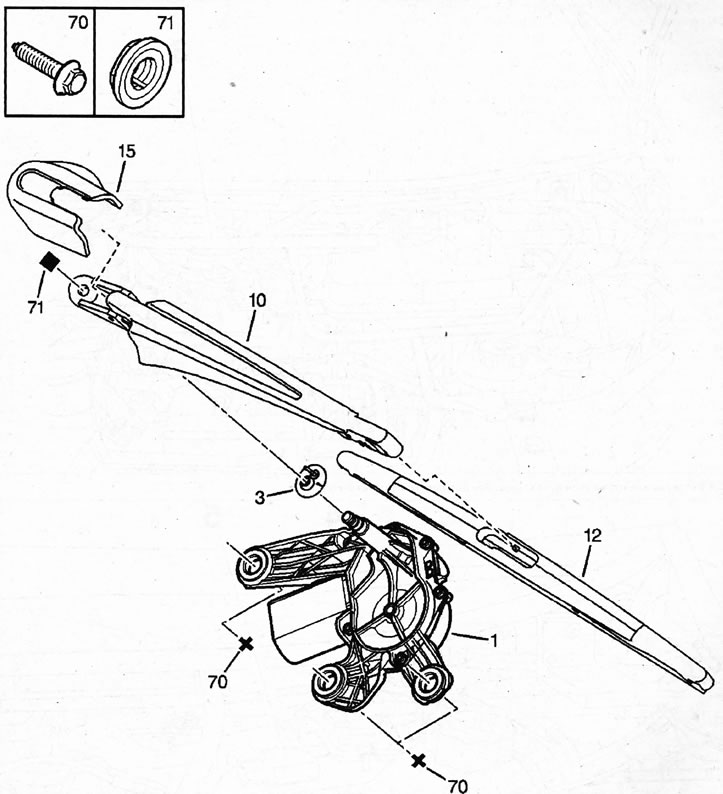

6.0а. Ачышчальнік задняга шкла 1 - электрарухавік ачышчальніка;3 - ушчыльняльная пракладка восі;10 - рычаг; 12- шчотка; 15 - каўпачок жыклёра абмывальніка;70 - ніт М6х100-30 мацавання электрарухавіка; 71 - гайка мацавання рычага ачышчальніка на восі
Зняцце
1. Выключыце запальванне і пераканайцеся, што шчоткі ачышчальніка ўсталі ў патрэбнае становішча.
2. Адлучыце клему провада "масы" (-) ад адмоўнага полюса акумулятара.

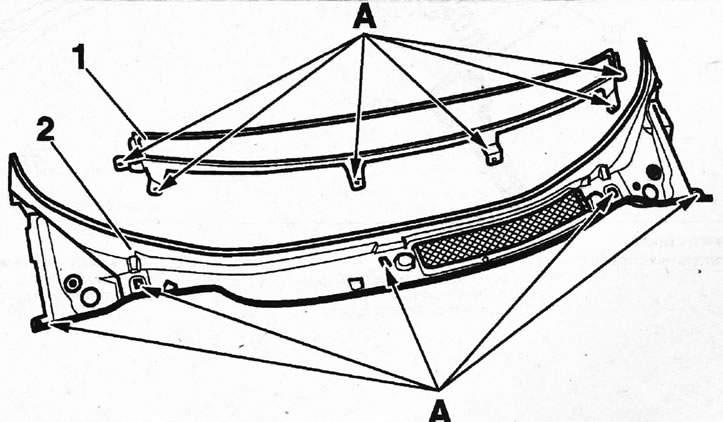

3. Зніміце накладку 1 і рашотку 2 абцякальніка, выкруціўшы ніты мацавання А (гл. ілюстрацыю).
6.3. Зніміце накладку 1 і рашотку 2 абцякальніка, выкруціўшы ніты мацавання А

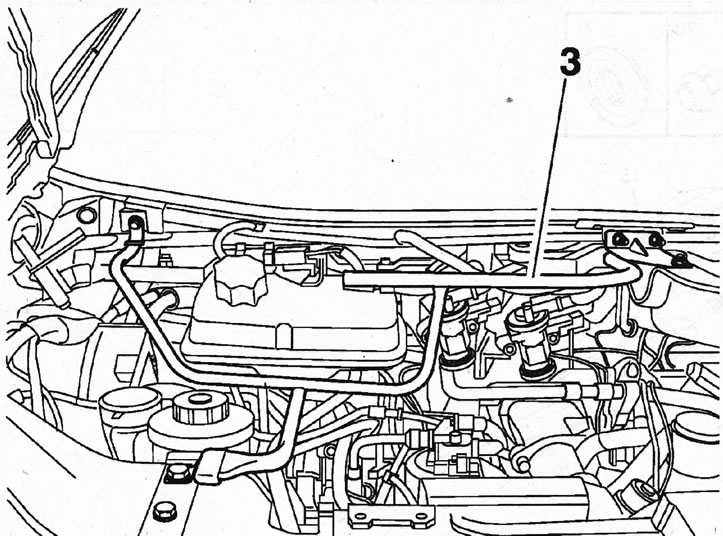

4. Адлучыце кранштэйн 3, які знаходзіцца пад кратамі абцякальніка (гл. ілюстрацыю).
6.4. Адлучыце кранштэйны 3, які знаходзіцца пад кратамі абцякальніка

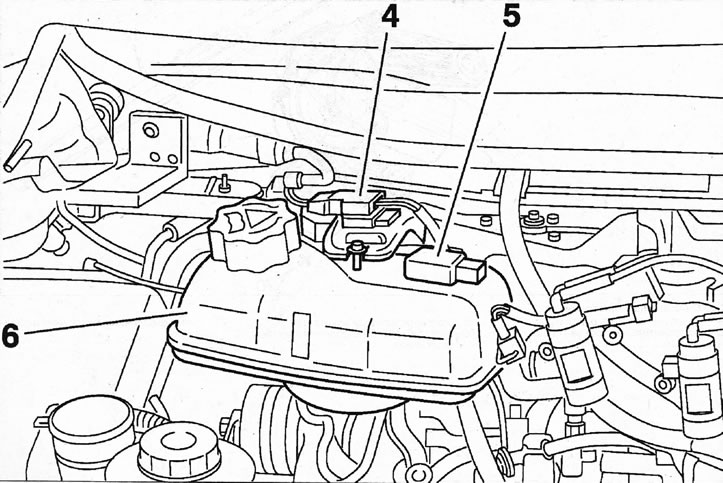

5. Зрушыце ў бок пашыральны бачок 6 і адлучыце штэкеры 4 і 5 (гл. ілюстрацыю).
6.5. Зрушыце ў бок пашыральны бачок 6 і адлучыце штэкеры 4 і 5

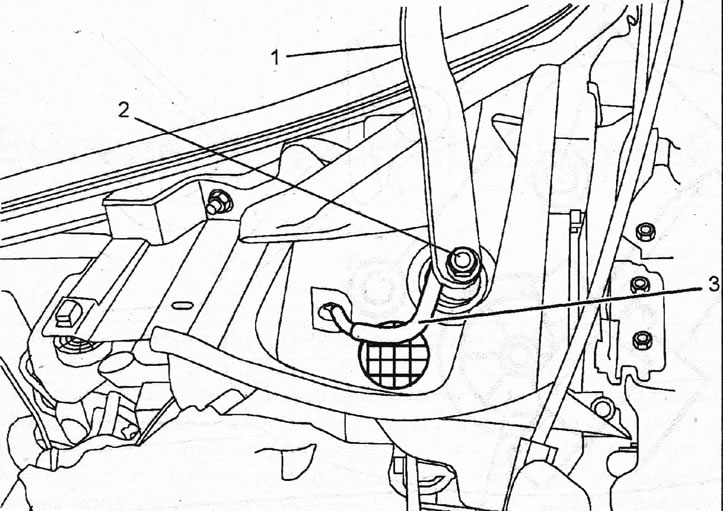

6. Адвядзіце шчоткатрымальнік 1 ад шкла, адкруціце гайку 2 і зніміце яго з восі (гл. ілюстрацыю).
6.6. Адвядзіце шчоткатрымальнік 1 ад шкла, адкруціце гайку 2 і зніміце яго з восі
Пры гэтым дзейнічайце асцярожна, каб не стукнуць рычагом па шкле. Пасадка рычага звычайна шчыльная, таму прыслабце пасадку рычага яго разгойдваннем са боку ў бок.
7. Зрушыце ў бок шумаізалюючую пракладку і адлучыце шланг 3 падачы мыйнай вадкасці (гл. ілюстрацыю 6.6).

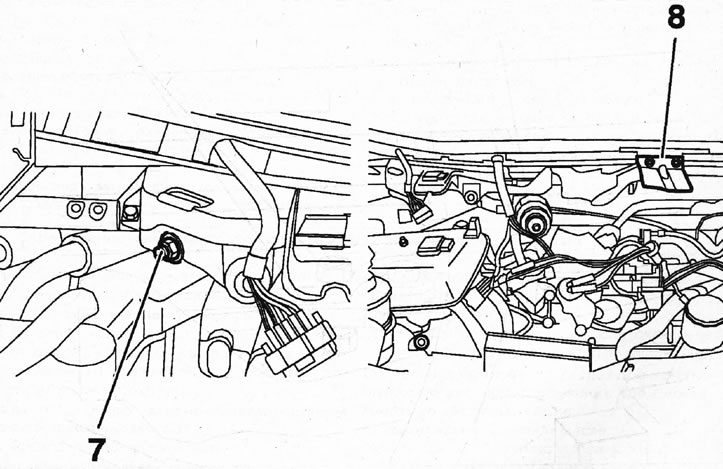

8. Адлучыце трымальнікі 7 і 8 (гл. ілюстрацыю).
6.8. Адлучыце трымальнікі 7 і 8

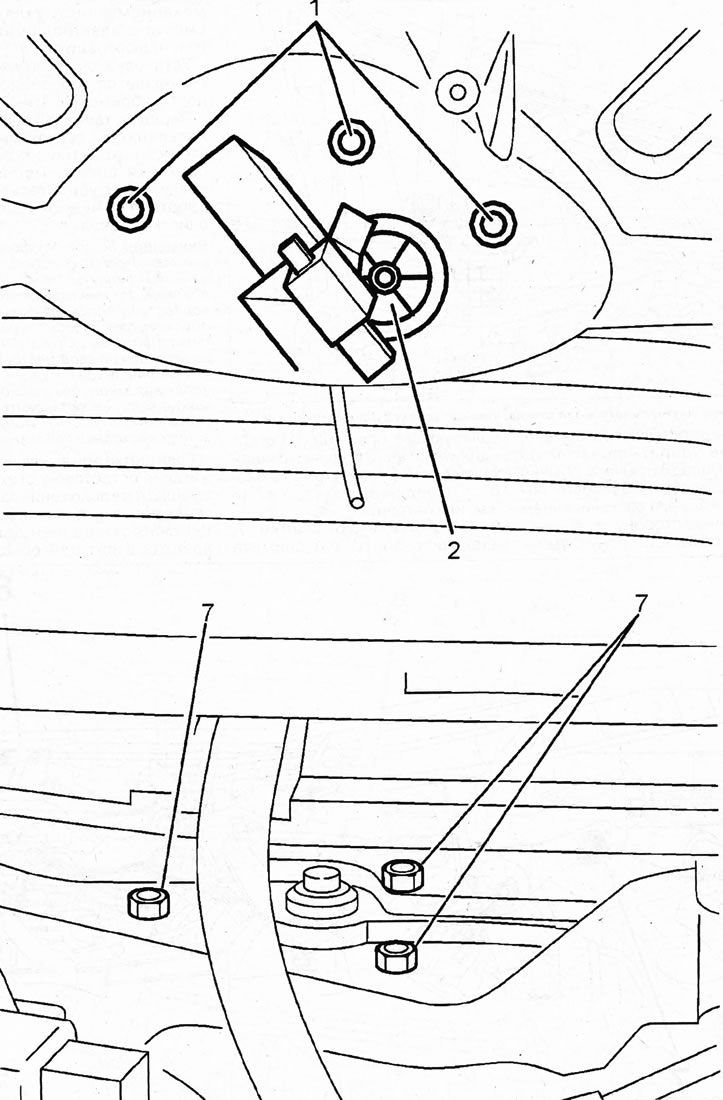

9. Адкруціце тры гайкі 7, выміце балты 1 і зніміце механізм ачышчальніка шкла разам з электрарухавіком 2 (гл. ілюстрацыю).
6.9. Адкруціце тры гайкі 7, выміце ніты 1 і зніміце механізм ачышчальніка шкла разам з электрарухавіком 2
Усталёўка ачышчальніка шкла выконваецца ў паслядоўнасці, зваротнай зняццю.
Перад усталёўкай шчоткатрымальніка на вось варта пераканацца, што вось знаходзіцца ў становішчы паркоўкі шчотак. Пасля ўсталёўкі шчотак пераканайцеся, што яны працуюць па патрэбнай траекторыі ачысткі шкла.
Увага! Калі ў выпадку моцнага снегападу рычаг ачышчальніка шкла не можа вярнуцца ў зыходнае становішча, то электрарухавік прывада застаецца пад напругай і яго абмотку можа прабіць, калі праз некаторы час шклоачышчальнік не вернецца на сваё месца. Пры ўзнікненні такой сітуацыі варта, выконваючы меры бяспекі, як мага хутчэй спыніцца і адвесці шчоткі ад шкла, каб рычагі ўсталі ў зыходнае становішча.
Калі шчотка пры выключэнні запальвання застаецца на шкле і не ссоўваецца ў становішча паркоўкі, тое гэта зусім не прыкмета дэфекту. Уключыце запальванне і шчотка вернецца ў зыходнае становішча.
