1. Адлучыце ад корпуса паветранага фільтра які падае паветравод і паветразаборны патрубак, прыслабіўшы іх хамуты.
2. Зніміце впускной патрубак наверсе корпуса паветранага фільтра.
3. Выкруціце балты, якімі вечка фільтра мацуецца да корпуса, і зніміце яе.
4. Выміце зменны фільтруючы элемент паветранага фільтра. Калі які фільтруе элемент не моцна забіты ці забруджаны, тое яго можна прадуць сціснутым паветрам. Прадзьмух фільтруе элемента выконвайце з унутранага боку ў па-за.
5. Пратрыце ўнутраную частку корпуса паветранага фільтра рыззём і ўсталюеце новы зменны які фільтруе элемент. Упэўніцеся, што ён добра сеў.
Крыніца артыкула размешчана на: www.PeugeotBook.ru
Усе астатнія працы выконваюцца ў паслядоўнасці, зваротнай зняццю.

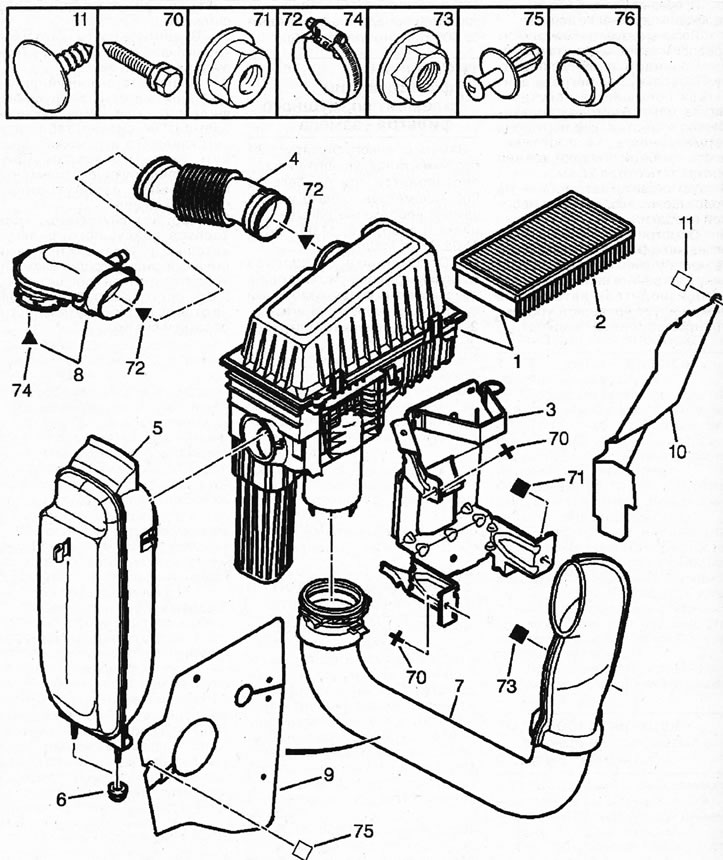

11.0. Паветраны фільтр аўтамабіля з бензінавага рухавіка EW10J4 1 - корпус паветранага фільтра; 2 - зменны які фільтруе элемент; 3 - кранштэйны; 4 - які падае паветравод; 5 - рэзанатар; 6 - гумавая падушка; 7 - паветразаборны патрубак; 8 - патрубак падальнага паветравода; 9, 10 - цеплаадбівальны шчыток; 11 - фіксатар; 70 - самакантрывальны ніт М6х100-20; 71 - гайка М6х100-6,25-10; 72, 74 - хамут мацавання; 73 - гайка М6х 100-6-10; 75 - расціскны фіксатар; 76 - патрубак

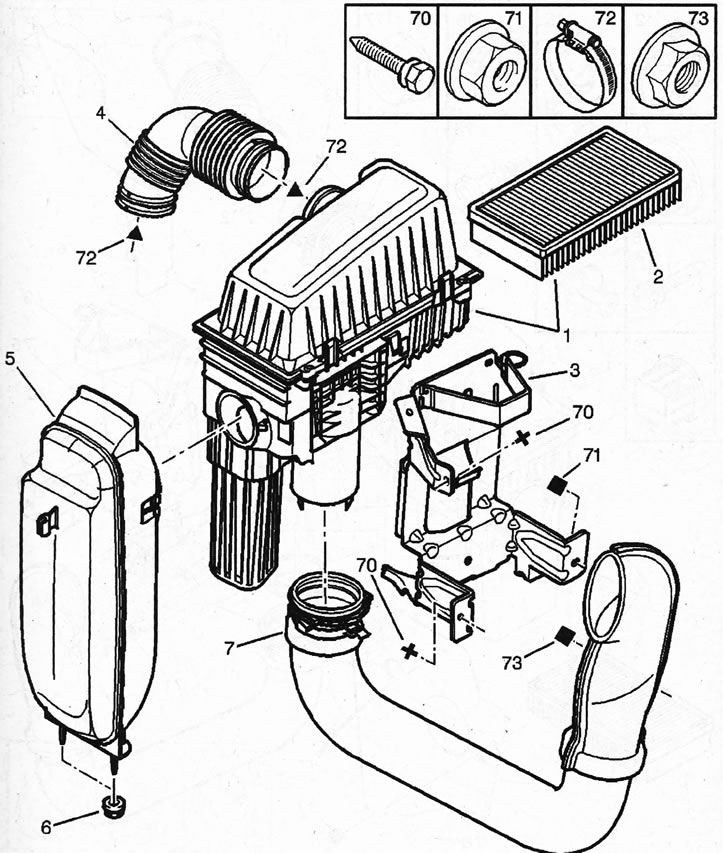

11.0а. Паветраны фільтр аўтамабіля з бензінавага рухавіка EW12J4 1 - корпус паветранага фільтра; 2 - зменны які фільтруе элемент; 3 - кранштэйны; 4 - які падае паветравод; 5 - рэзанатар; 6 - гумавая падушка; 7 - паветразаборны патрубак; 70 - самакантрывальны ніт М6х100-20; 71 - гайка М6х100-6,25-10; 72 - хамут мацавання; 73 - гайка М6х100-6-10

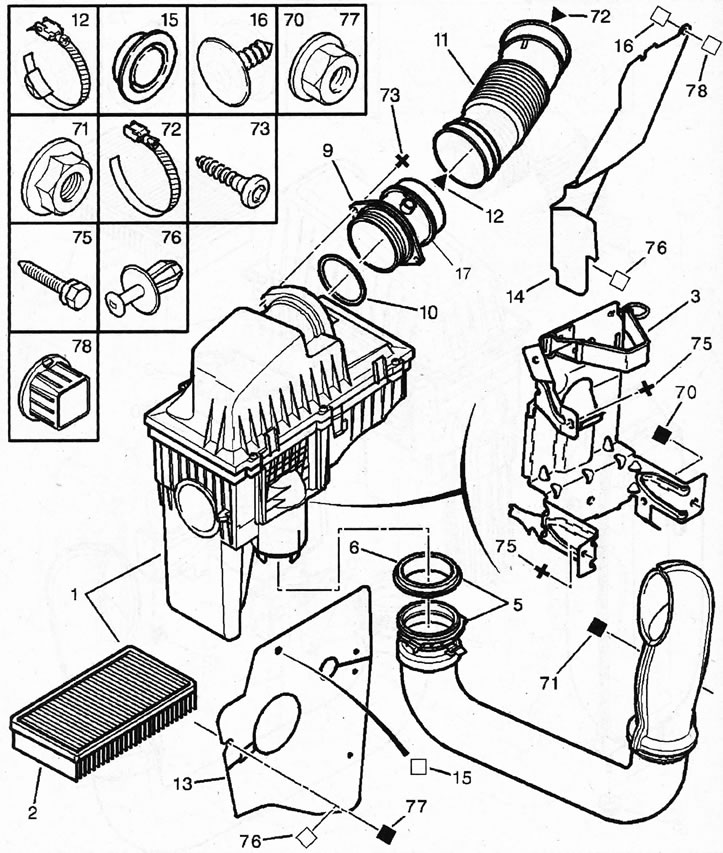

11.0б. Паветраны фільтр аўтамабіля з бензінавага рухавіка ES9J4S 1 - корпус паветранага фільтра; 2 - зменны які фільтруе элемент; 3 - кранштэйны; 5 - паветразаборны патрубак; 6 - ушчыльненне патрубка; 9 - шланг, які злучае паветраны фільтр з датчыкам масавага выдатку паветра; 10 - ушчыльняльнае кольца; 11 - які падае паветравод; 12 - эластычны хамут; 13, 14 - цеплаадбівальны шчыток; 15 - заглушка; 16 - фіксатар; 17 - датчык масавага расходу паветра; 70 - гайка М6х100-6,25-10; 71 - гайка М6х100-6-10; 72 - хамут; 73 - самарэз з галоўкай пад тарцовы ключ; 75 - самакантрывальны ніт М6х100-20; 76 - расціскны фіксатар; 77 - гайка М6х100-7-18; 78 - заціск-гайка

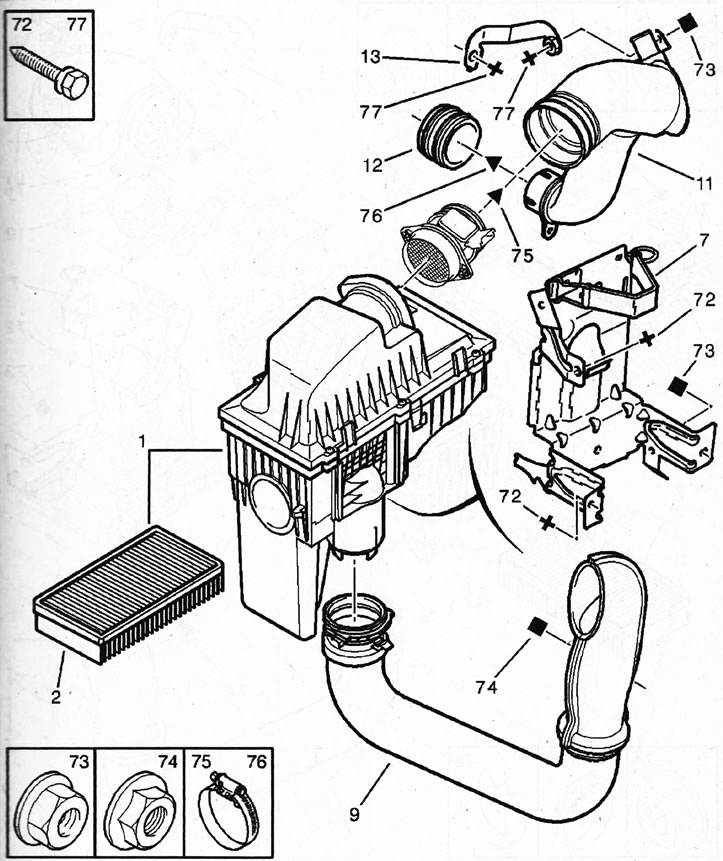

11.0у Паветраны фільтр дызельнага рухавіка DW10ATED4 1 - паветраны фільтр; 2 - зменны які фільтруе элемент; 7 - кранштэйны; 9 - паветразаборны патрубак; 11 - які падае паветравод; 12 - ушчыльняльная пракладка паветравода паветра наддува; 13 - кранштэйны; 72 - самакантрывальны ніт М6х 100-20; 73 - гайка М6х100-6,25-10; 74 - гайка М6х100-6-10; 75, 76 - хамут; 77 - самакантрывальны ніт М6х100-16

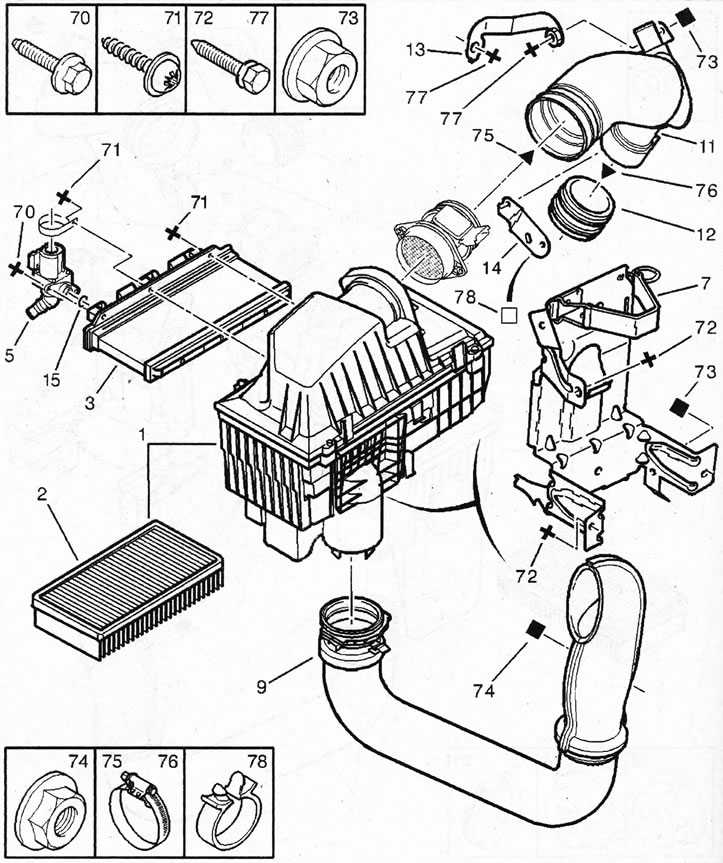

11.0г Паветраны фільтр дызельнага рухавіка DW10ATED4 з фільтрам цвёрдых часціц 1 - паветраны фільтр; 2 - зменны які фільтруе элемент; 3 - падагравальнік паветра; 5 - клапан падачы астуджальнай вадкасці; 7 - кранштэйны; 9 - паветразаборны патрубак; 11 - які падае паветравод; 12 - ушчыльняльная пракладка паветравода паветра наддува; 13, 14 - кранштэйны; 15 - ушчыльненне; 70 - самакантрывальны ніт М6х 100-16; 71 - самарэз; 72 - самакантрывальны ніт М6х 100-20; 73 - гайка М6х100-6.25-10; 74 - гайка М6х 100-6-10; 75, 76 - хамут; 77 - самакантрывальны ніт М6х 100-16; 78 - заціскны хамут

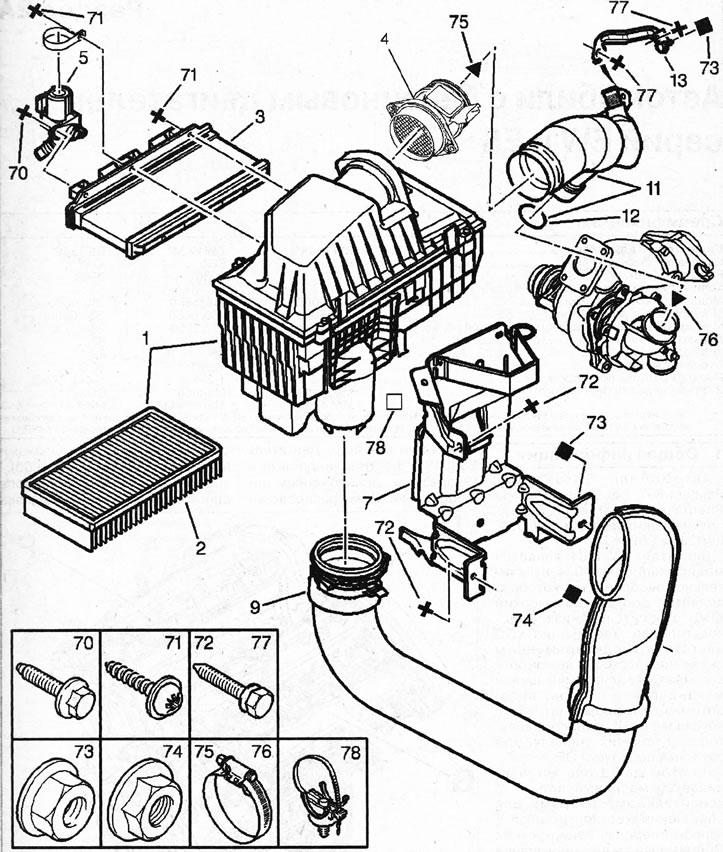

11.0д. Паветраны фільтр дызельнага рухавіка DW12ATED4 1 - паветраны фільтр; 2 - зменны які фільтруе элемент; 3 - падагравальнік паветра; 4 - датчык масавага выдатку паветра; 5 - клапан падачы астуджальнай вадкасці; 7 - кранштэйны; 9 - паветразаборны патрубак; 11 - які падае паветравод; 12 - ушчыльняльная пракладка паветравода паветра наддува; 13 - кранштэйны; 70 - самакантрывальны ніт М6х 100-16; 71 - самарэз; 72 - самакантрывальны ніт М6х 100-20; 73 - гайка М6х 100-6,25-10; 74 - гайка М6х100-6-10; 75, 76-хамут; 77 - самакантрывальны ніт М6х 100-16; 78 - хамут
