Modele cu frâne cu tambur spate
1. Pentru a verifica reglarea frânei de mână, eliberați-o complet, apăsați pedala de frână de câteva ori pentru a seta jocul normal de funcționare între plăcuțele de frână și tambur, apăsați frâna de mână de mai multe ori pentru a seta corect mecanismul de reglare automată a frânei de mână.
2. Pentru a verifica dacă frâna de mână este reglată corect, strângeți pârghia frânei de mână până la capăt și numărați numărul de clicuri, care ar trebui să fie 10-11. Dacă numărul de clicuri diferă de cel specificat, este necesar să se ajusteze după cum urmează.
3. Ridicați partea din spate a mașinii și fixați-o pe suporturi.
4. Pentru a accesa dispozitivul de reglare a frânei de mână, deșurubați piulițele și șuruburile și scoateți scutul termic.
5. Eliberați complet maneta frânei de mână, slăbiți piulița de blocare.
6. Rotiți dispozitivul de reglare din partea stângă față a mecanismului pentru a seta jocul (indicat printr-o săgeată) 0,5-1 mm între cablul față și dreapta spate. Strângeți piulița de blocare.
7. Verificați reglarea frânei de mână numărând numărul de clicuri ale pârghiei.
8. Instalați scutul termic și coborâți vehiculul.
Modele cu frane pe disc spate
1. Strângeți complet maneta frânei de mână pentru a verifica reglarea frânei de mână.
2. Numărați numărul de clicuri ale clichetului. Cu o frână de mână reglată corespunzător, strângerea completă are loc la 6-7 clicuri.
Reglarea plăcuțelor de frână

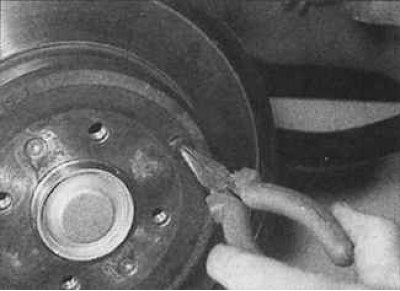

1. Ridicați partea din spate a mașinii și fixați-o pe suporturi. Scoateți ambele roți din spate. Cu ajutorul unui clește, scoateți dopul din partea din față a discului de frână care expune dispozitivul de reglare a frânei.
2. Rotiți discul de frână pentru a poziționa orificiul de reglare vizavi de reglajul plăcuței de frână de mână.
3. Asigurați-vă că frâna de mână este eliberată complet, apoi introduceți o șurubelniță prin orificiul de reglare și apăsați complet plăcuțele de frână de mână rotind inelul de reglare.
4. După ce discul este frânat complet de plăcuțele de frână, rotiți inelul de reglare în direcția opusă cu 5-6 dinți, drept urmare discul de frână ar trebui să se rotească liber.
5. Montați dopul care acoperă orificiul de reglare a discului de frână.
6. Repetați pașii pentru a regla jocul plăcuțelor de frână pe a doua roată.
7. Montați roțile și reglați cablul frânei de mână.
