Nainštalujte pravú hornú podperu
Namontujte motor a prevodovku a podperu prevodovky (45) motora (46).
Utiahnite skrutky (42), (43). Namontujte aktívny podporný držiak (36) na prevodovku. Nainštalujte stabilizačnú tyč (35).
Upevnite držiaky motora so zostavou prevodovky v pároch.

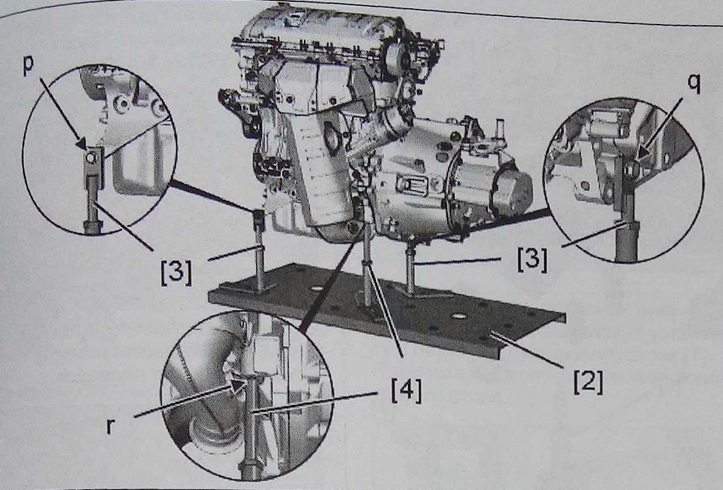

Odstráňte zdvíhací stôl [2] spod vozidla.
Odstráňte nástroje [3], [4].
Nainštalujte výfukový systém do predného a stredného držiaka. Nainštalujte svorku výfukovej hadice (uťahovací moment 2,5 Nm). Nainštalujte chladiaci kompresor (39).
Upevnite držiaky kompresora klimatizácie (38) v pároch.
Nainštalujte hnací remeň príslušenstva (pozrite si príslušnú operáciu).
Pripojte elektrické konektory kompresora klimatizácie (39) (v zóne "m").
Nainštalujte mechanizmus hydraulickej spojky (41).
Pripojte vodnú hadicu k vstupu vodného čerpadla (v zóne "n").
Inštalovať:
- bezpečnostné nosníky (34) (upevnite v pároch);
- rozšírenia pomocného rámu (33), (37) (upevnite v pároch);
Predný rám (32) (upevnite v pároch);
- chladiaci chladič (31) a upevňovacie prvky 30.
Nainštalujte kondenzátor klimatizácie (29) bez poškodenia rúrok.
Upevnenie rúrok (27) kondenzátora klimatizácie.
Nainštalujte držiak (28) kondenzátora klimatizácie (29) (na kazete chladiaceho systému).
Zaistite kábel zámku kapoty.
Pripojiť:
- elektrický konektor (26) (blok generátora chladenia motora);
- elektrické konektory (24), (25) (relé generátora).
Nainštalujte a pripojte odvzdušňovacie potrubie chladiča (23) (v oblasti "l" a "k"). Pripojiť:
- vstupné a výstupné hadice ohrievača (v zónach "f" a "g").
Spodné a horné hadice chladiča (v oblastiach "h" a "j").
Nainštalujte priečku (21).
Utiahnite skrutky (20) a (22) (uťahovací moment 20 Nm).
Nainštalujte priečku (18).
Utiahnite skrutky (17), (19) (uťahovací moment 20 Nm).
Pripojte uzemňovací kábel prevodovky pripojený k šasi.
Nainštalujte podtlakové potrubie posilňovača bŕzd.
(Zdroj článku je uverejnený na stránke www.PEUGEOTBOOK.ru)
Poznámka: Odstráňte ochranné zátky [5] z prívodného a vratného potrubia palivového systému (15), (16).
Pripojte palivové potrubie (15), (16).
Nainštalujte držiak elektrického zväzku (13).
Pripojte káblový zväzok motora (14) (v oblasti "d") a elektrický zväzok (12) zo svorkovnice (v oblasti "b" a "c").
Pozornosť. Odstráňte zátku z prívodu vzduchu rozdeľovača privádzaného vzduchu.
Inštalovať:
- puzdro vzduchového filtra (11);
- stredná podpora (10);
- skrutky (9);
- box na batérie.
Zaistite elektrické zväzky k držiaku batérie (o pomoci nových svoriek).
Inštalovať:
- batérie;
- ECU motora.
Pripojte konektory (elektrické zväzky napájania ECU motora).
Inštalovať:
- kryt vzduchového filtra (8);
- skrutky (6), (7) na upevnenie krytu čističa vzduchu;
- hadica na prívod vzduchu (4);
- upevňovacia skrutka hadice prívodu vzduchu (5);
- vzduchový rezonátor (3).
Pripojte vákuovú trubicu (v oblasti "a").
Inštalovať:
- ovládanie prevodovky;
- hnacie hriadele;
- predný nárazník;
- predné optické jednotky.
Naplňte a odvzdušnite chladiaci systém (pozri nižšie).
Pripojte batériu.
Nasaďte ochranný kryt (1) a kryt batérie (2).
Prečítajte si obsah autodiagnostickej pamäte.
Naštartujte motor.
Skontrolujte abnormálny hluk.
Skontrolujte netesnosti.
