- odstráňte kormidlové zariadenie;
- upevnite mechanizmus riadenia vo zveráku;
Pozor! Aby ste zabránili vniknutiu nečistôt do hydraulického okruhu posilňovača riadenia, použite plastové zátky na upchanie oboch portov ovládacieho ventilu a oboch potrubí.

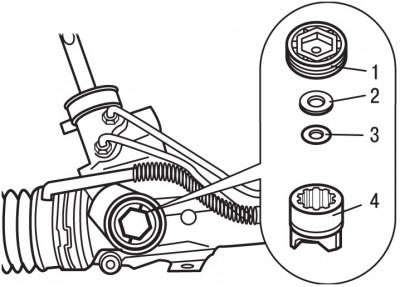

Ryža. 7.16. Zarážka stojana: 1 - dorazová matica; 2 - podložka; 3 - gumová rozpera; 4 - posúvač s tesniacim krúžkom
- so šesťhrannou hlavou 18 mm odskrutkujte dorazovú maticu 1 (ryža. 7.16) a vyberte podložku 2, gumenú rozperu 3 a posúvač s tesniacim krúžkom.
Inštalácia zarážky podávača:
- zatvorte otvor v skrini prevodovky riadenia handrou, ktorá nepúšťa vlákna;
- použite kohútik na čistenie závitov v skrini prevodovky riadenia a opatrne vyčistite objímku pre doraz hrebeňa. Prijmite všetky opatrenia, aby ste zabránili vniknutiu aj tých najmenších nečistôt do systému;
- pravidelne vymieňajte všetky časti spojené s posúvačom;
- namažte všetky časti dorazu hrebeňa tukom G13;
- nainštalujte posúvač s tesniacim krúžkom, gumenou vložkou, podložkou a zaskrutkujte dorazovú maticu;
- utiahnite dorazovú maticu na 10 Nm;
- nastavte medzeru medzi koľajnicovým dorazom a maticou;
- nainštalujte prevodovku riadenia.
