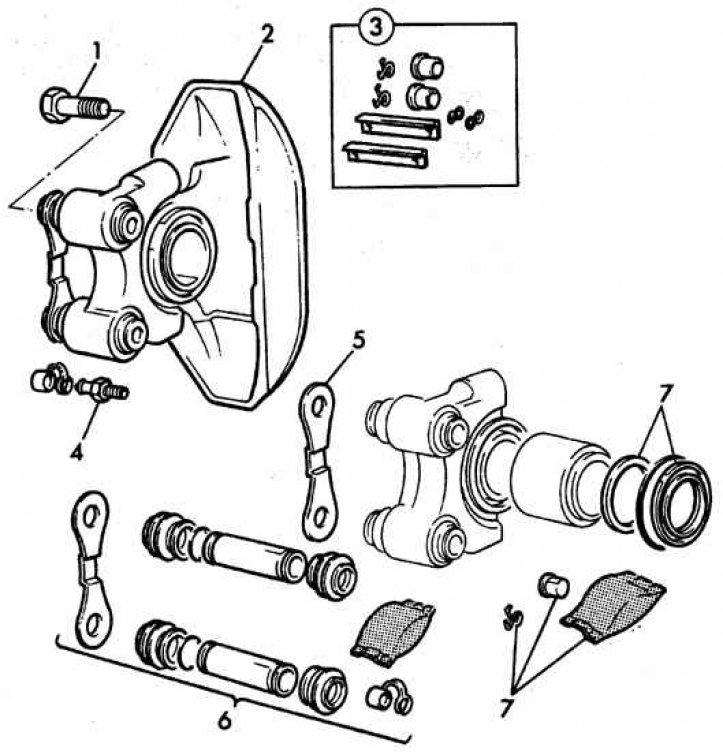

Predný strmeň Bendix
1 – vodiaca skrutka, 2 – strmeň, 3 – montážne diely brzdových čeľustí, 4 – odvzdušňovacia vsuvka, 5 – inštalačné platne, 6 – zostavy vodiacich kolíkov, 7 – opravná sada

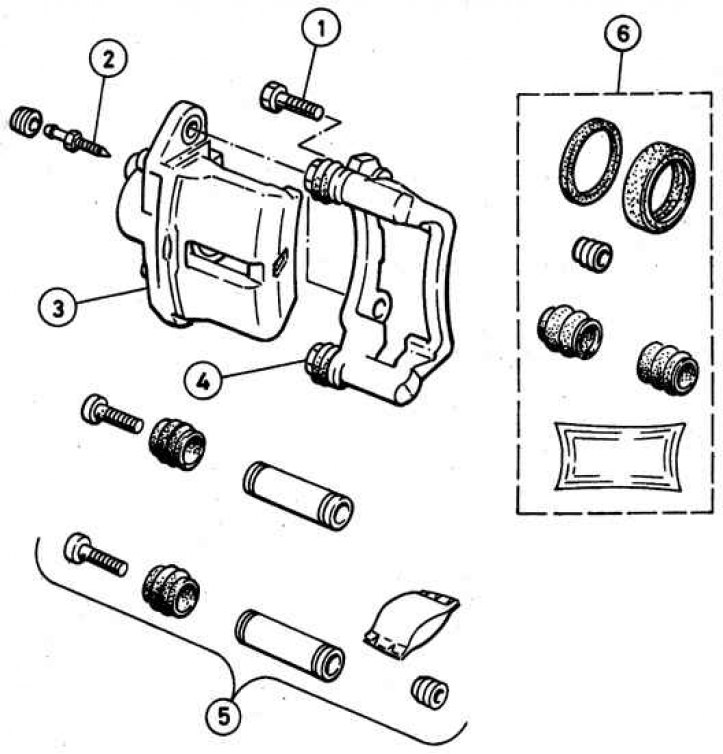

Predný strmeň Girling
1 – závesná skrutka, 2 – odvzdušňovacia vsuvka, 3 – podpera, 4 – závesná jednotka, 5 – zostava vodiaceho čapu, 6 – opravná sada
Strmeň Bendix
Odstránenie
1. Zdvihnite prednú časť vozidla a zaistite ju na stojanoch.
2. Odstráňte príslušné koleso.

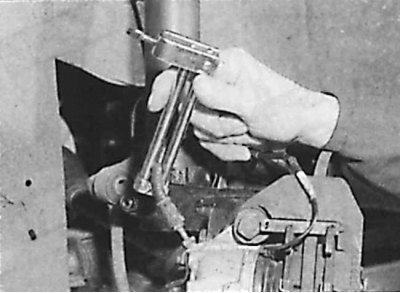

3. Pomocou G-svorky upnite brzdovú hadicu.
4. Odstráňte brzdové doštičky.
5. Vyčistite oblasť okolo konektora brzdovej hadičky a strmeňa.

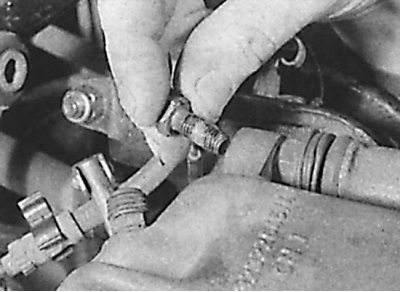

6. Uvoľnite spojenie.
7. Odpojte elektrický konektor od snímača opotrebovania brzdových doštičiek.
8. Odskrutkujte dve skrutky pripevňujúce strmeň k čapu riadenia.
9. Odstráňte strmeň z brzdového kotúča, odskrutkujte strmeň z brzdovej hadičky.
Oprava strmeňa
1. Opatrne očistite strmeň od brzdového prachu a nečistôt.
2. Odstráňte piest z telesa strmeňa a odstráňte prachové tesnenie.
3. Pomocou malého skrutkovača odstráňte tesniaci krúžok piestu. Pri tom buďte veľmi opatrní, aby ste nepoškodili otvor piestu v strmeni.
4. Dôkladne vyčistite všetky diely pomocou metylalkoholu alebo izopropylalkoholu alebo špeciálnej kvapaliny na čistenie hydraulického brzdového systému. Nepoužívajte benzín alebo iné rozpúšťadlá, ktoré spôsobujú koróziu gumových tesniacich krúžkov.
5. Pomocou stlačeného vzduchu osušte všetky časti a vyfúknite kanály v strmeni.
6. Skontrolujte všetky diely, či nie sú opotrebované a poškodené.
7. Venujte zvláštnu pozornosť stavu pracovných plôch valca a piestu. Ak sú poškriabané alebo vykazujú zjavné známky opotrebovania, zostavu strmeňa je potrebné vymeniť.
8. Gumené tesniace krúžky a ochranné tesnenia sa musia vymeniť.
9. Pred montážou skontrolujte, či sú všetky časti čisté a suché.
10. Namažte valec strmeňa, piest a nový O-krúžok čistou brzdovou kvapalinou.
11. Pomocou prstov nainštalujte nový tesniaci krúžok do valca strmeňa.
12. Nasaďte protiprachový kryt na piest tak, aby vnútorný priemer krytu zapadol do drážky piesta.
13. Vložte piest do strmeňa a súčasne zasuňte vonkajší okraj prachovej manžety do strmeňa, až kým nezapadne na miesto.
14. Ak sa vymieňajú vodiace kolíky, namažte ich špeciálnym mazivom a do drážok vodiacich kolíkov nainštalujte ochranné kryty.
15. Vložte vodiace kolíky do strmeňa a umiestnite vonkajšiu časť topánky do drážok.
Inštalácia
1. Naskrutkujte strmeň na brzdovú hadicu a potom nainštalujte strmeň na brzdový kotúč.
2. Natrite závity montážnej skrutky strmeňa mazivom, aby ste zabránili uvoľneniu (Loctite Frenetanch).
3. Zaskrutkujte skrutky spolu s montážnou doskou a utiahnite ich na požadovaný krútiaci moment.
4. Utiahnite prevlečnú maticu brzdovej hadice a nainštalujte brzdové doštičky.
5. Utiahnite prevlečnú maticu brzdovej hadice a nainštalujte brzdové doštičky.
6. Nainštalujte koleso a spustite vozidlo.
Dievčenská podpora
Odstránenie
Pozor! Pri inštalácii strmeňa na miesto použite nové upevňovacie skrutky vodiaceho kolíka.
1. Zdvihnite prednú časť vozidla a zaistite ju na stojanoch.
2. Odstráňte príslušné koleso.
3. Pomocou G-svorky upnite brzdovú hadicu.
4. Odstráňte brzdové doštičky.
5. Vyčistite oblasť okolo konektora brzdovej hadičky a strmeňa.
6. Uvoľnite spojenie.
7. Odpojte elektrický konektor od snímača opotrebovania brzdových doštičiek.
8. Odskrutkujte hornú skrutku zaisťujúcu vodiaci kolík strmeňa. V tomto prípade použite tenký kľúč, aby sa prst neotáčal.
9. Odskrutkujte spodnú skrutku zaisťujúcu vodiaci kolík strmeňa. V tomto prípade použite tenký kľúč, aby sa prst neotáčal.
10. Odstráňte strmeň z brzdového kotúča, odskrutkujte strmeň z brzdovej hadičky.
Oprava
Oprava sa vykonáva rovnakým spôsobom ako v prípade strmeňa Bendix (pozri vyššie).
Inštalácia
1. Naskrutkujte strmeň na brzdovú hadičku.
2. Naneste na závity skrutiek vodiacich kolíkov mazivo, aby ste zabránili uvoľneniu (Loctite Frenetanch), zaskrutkujte skrutku do spodného vodiaceho čapu, stlačte strmeň a zaskrutkujte skrutku do horného vodiaceho čapu.
3. Utiahnite obe skrutky predpísaným krútiacim momentom.
4. Utiahnite prevlečnú maticu brzdovej hadice a nainštalujte brzdové doštičky.
5. Odstráňte svorku z brzdovej hadičky a vypustite vzduch z brzdového systému.
6. Nainštalujte koleso a spustite vozidlo.
