Odstránenie
1. Ak chcete nainštalovať batériu, vyberte škatuľku na batérie.
2. Odstráňte kryt vzduchového filtra a systém sacieho potrubia.
3. Zdvihnite prednú časť vozidla a podoprite ju na stojany. Odstráňte ochranu predného kolesa a podbehu kolesa. Odstráňte kryt spod motora.
4. Vypustite olej z prevodovky a vymeňte vypúšťaciu zátku.
5. Odstráňte káblový zväzok kontrolky opotrebenia brzdových doštičiek z držiakov a posuňte ho nabok.
6. Pomocou páčidla vyberte lankový guľový kĺb z voliacej páky na multifunkčnom spínači prevodovky. Odstráňte montážnu konzolu kábla z montážnej konzoly prevodovky.
7. Nasledujte kabeláž späť od multifunkčného spínača ku konektoru, odpojte konektor a vyberte kabeláž z nosnej konzoly na prevodovke.
8. Odpojte veľký konektor káblového zväzku v blízkosti chladiča na prevodovke.
9. Pomocou svoriek pritlačte obe prívodné hadice chladiacej kvapaliny k chladiču.
10. Odstráňte obe hadice prívodu chladiacej kvapaliny do chladiča.
11. Odpojte konektor od podpornej konzoly umiestnenej nad chladičom a odstráňte podpornú konzolu.
12. Odpojte uzemňovaciu zbernicu od prevodovky.
13. Odstráňte vešiak káblového zväzku a držiak hadice z prevodovky.
14. Odpojte kabeláž od snímača pohonu rýchlomera a snímača rýchlosti a potom odstráňte snímač rýchlosti z prevodovky.
15. Odstráňte upevňovacie skrutky štartéra a posuňte štartér nabok bez odpojenia elektrického vedenia.
16. Odpojte všetky zostávajúce elektrické pripojenia.
17. Odstráňte oba hnacie hriadele.

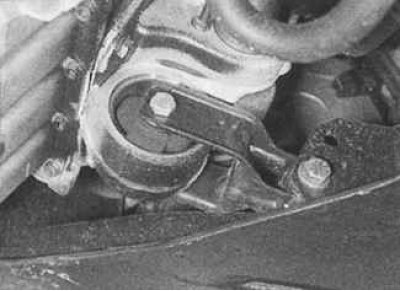

18. Zospodu vozidla odskrutkujte skrutky upevňujúce podperu k skrini stredného ložiska hnacieho hriadeľa a spodného rámu.
19. Odskrutkujte skrutky pripevňujúce potrubie posilňovača riadenia k prevodovke.
20. Odstráňte spodný rám predného zavesenia kolies.
21. Pomocou navijaka zdvihnite motor na ľavej strane tak, aby váha motora spočívala na navijaku.
22. Pomocou druhého navijaka zdvihnite prevodovku za oko umiestnené vedľa chladiča. Automatická prevodovka váži cez 90 kg.
23. Otočte kľukový hriadeľ motora do takej polohy, kým cez montážny otvor štartéra nebude viditeľná jedna z montážnych skrutiek meniča krútiaceho momentu.
24. Odskrutkujte prístupnú skrutku meniča krútiaceho momentu, otočte kľukový hriadeľ podľa potreby a odstráňte zvyšné dve skrutky.

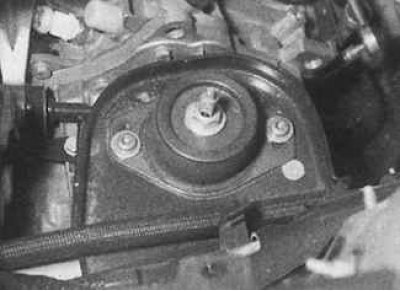

25. Odskrutkujte centrálnu maticu ľavej podpery zavesenia pohonnej jednotky. Odskrutkujte dve skrutky a odstráňte gumenú podušku z inštalačného závesu.
26. Odskrutkujte skrutky upevňujúce skriňu prevodovky k motoru.
27. Posuňte prevodovku doľava a odstráňte jej vodiace čapy. Po vytvorení dostatočnej vôle pripevnite menič krútiaceho momentu k prevodovke skrutkou cez otvor snímača rýchlosti.
28. Spustite motor a prevodovku a vyberte prevodovku spod vozidla.
Príprava na inštaláciu
1. Pred inštaláciou je potrebné vyrobiť jednoduchý nástroj na vyrovnanie meniča krútiaceho momentu s hnacou doskou. Nástroj je skrutka, rovnaká ako montážna skrutka meniča krútiaceho momentu, ale má predĺženú hlavu, ktorá by mala vyčnievať z montážneho otvoru štartéra po nainštalovaní prevodovky na miesto.

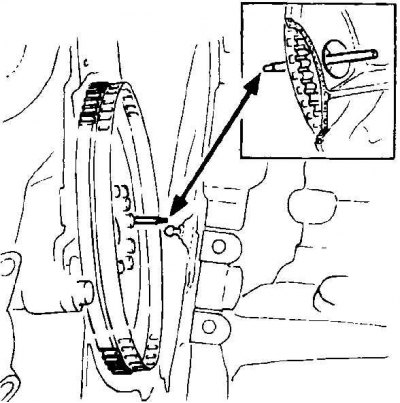

2. Otočte kľukový hriadeľ motora tak, aby sa jeden z otvorov pre montážnu skrutku meniča krútiaceho momentu v hnacej doske nachádzal oproti otvoru na inštaláciu štartéra. Zaistite menič krútiaceho momentu pomocou predtým vyrobenej skrutky s dlhou hlavou, ktorá sa po namontovaní prevodovky na motor odskrutkuje cez otvor štartéra.
3. Skontrolujte, či je podporné puzdro meniča krútiaceho momentu umiestnené v strede kľukového hriadeľa v dobrom stave.
4. Skontrolujte, či sú vodiace kolíky na svojom mieste.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledujúce body:
- nastavte prevodovku do polohy, ktorá umožňuje, aby špeciálna montážna skrutka meniča krútiaceho momentu prešla cez montážny otvor štartéra;
- po upevnení prevodovky k bloku valcov odskrutkujte špeciálnu montážnu skrutku meniča krútiaceho momentu a na jej miesto zaskrutkujte štandardnú montážnu skrutku meniča krútiaceho momentu. Otočte kľukovým hriadeľom a zaskrutkujte zvyšné dve upevňovacie skrutky meniča krútiaceho momentu;
- nainštalujte spodný rám predného zavesenia;
- nainštalujte hnacie hriadele;
- utiahnite matice a skrutky na požadovaný krútiaci moment;
- pridajte olej do prevodovky;
- pridajte chladiacu kvapalinu do chladiaceho systému.
