Забележка: Системният интерфейсен блок е един и същ за бензинови и дизелови двигатели.
Блокът за управление на двигателя защитава и разпределя напрежението за изпълнение на различни функции, като използва релета, предпазители и прекъсвачи.

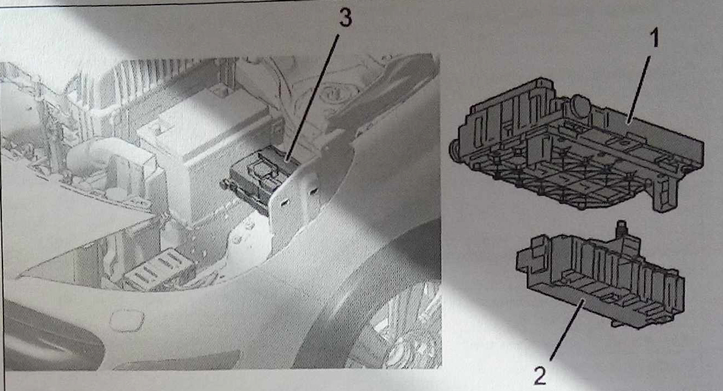

Блокът за превключване на двигателя (3) се състои от два свързани помежду си модула:
- модул 1 съдържа прекъсвачи (2);
- модул 2 е оборудван с електронна схема, предпазители и релета (1).
Основните функции на блока за превключване на двигателя са:
- разпределение на мощността към агрегатите, разположени под капака на двигателя;
- осигуряване на съвместната работа на отделни елементи в двигателното отделение;
- връзка с мрежата CAN CAR;
- получаване на сигнали от сензори, разположени под капака на двигателя.
Модул 1

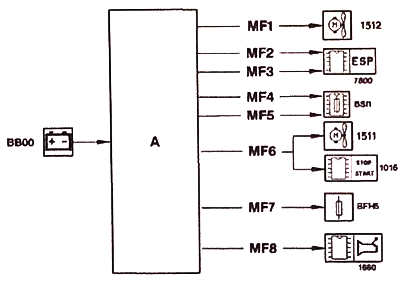

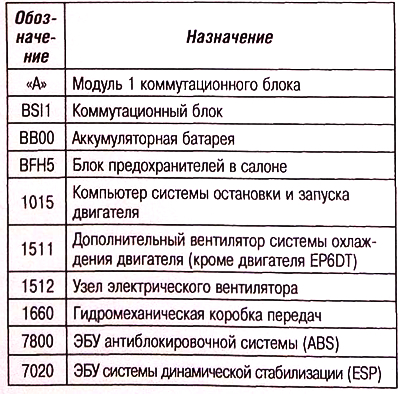

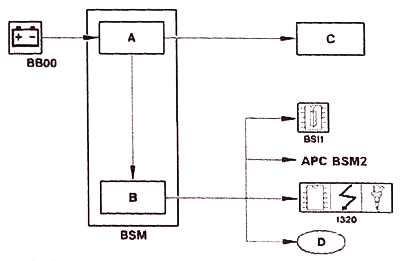

Блокова схема на комутационния модул 1 на блока BSM

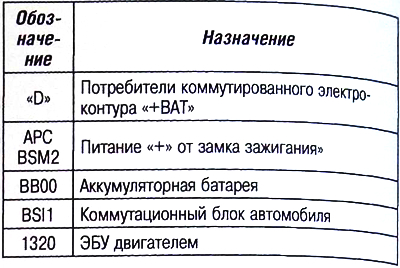

Забележка: Една стрелка на диаграмата показва захранващата верига "+BAT".

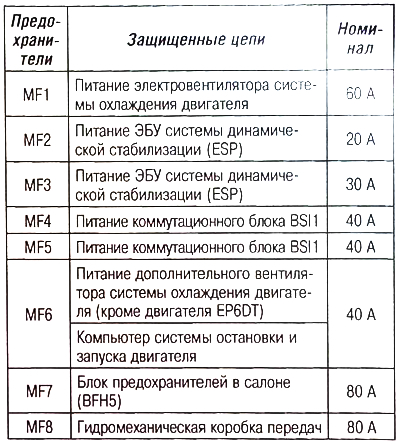

Верига на захранващия предпазител
Модул 2

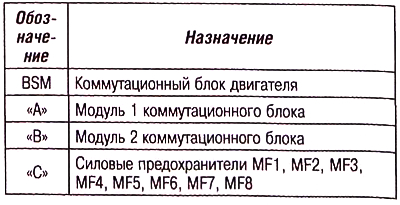

Блокова схема на комутационния модул 2 на BSM блока
Режим на работа
Електронният блок за управление на системата за управление на двигателя работи в четири режима:
- режим "Системата е неактивна или в режим на готовност" - захранване "+ APC" (интерфейсен блок на системата на двигателя) и "+ Преход към работен режим" под 5,5 V;
- режим "Power latch" — захранване "+ ARS" и "+ Преходен режим на работа" под 5,5 V, главното реле се управлява от компютъра на двигателя:
- режим "система излезе от режим на готовност" - всички функции са в активно състояние. Комуникацията чрез CAN CAR мултиплексна мрежа работи;
- допълнителен режим в случай на липса на комуникация през CAN CAR мултиплексната мрежа.

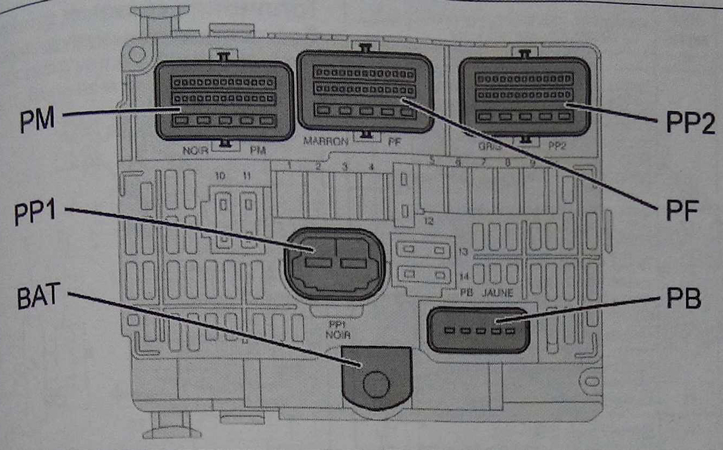

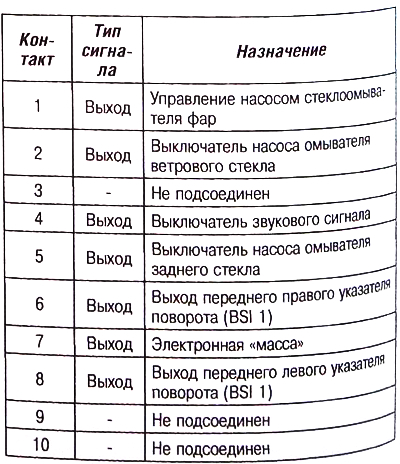

PF конектор

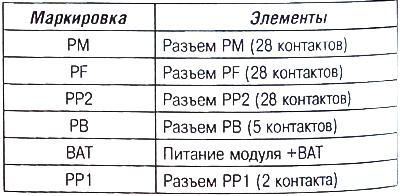

Модул 2 на комутационния блок

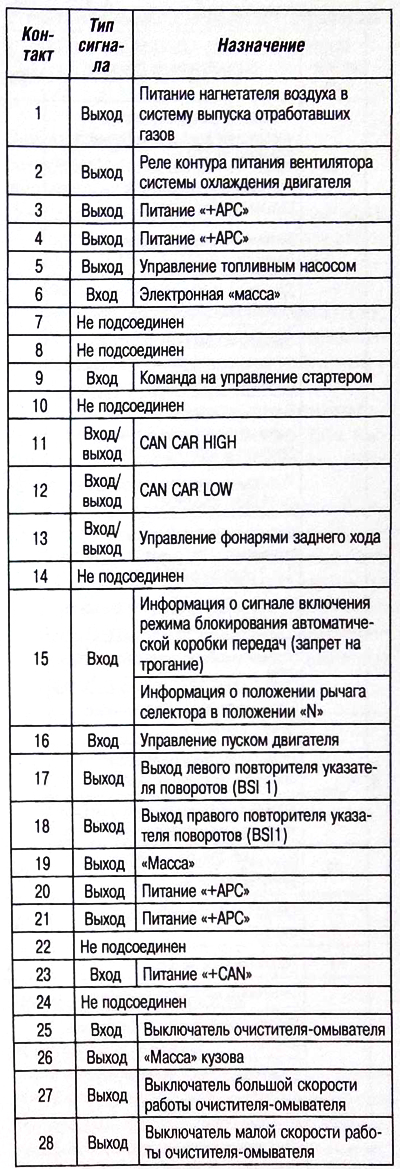

PM конектор

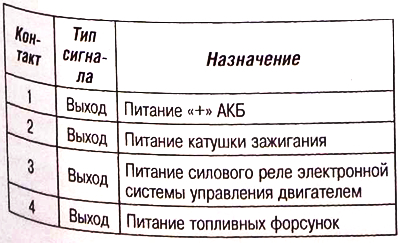

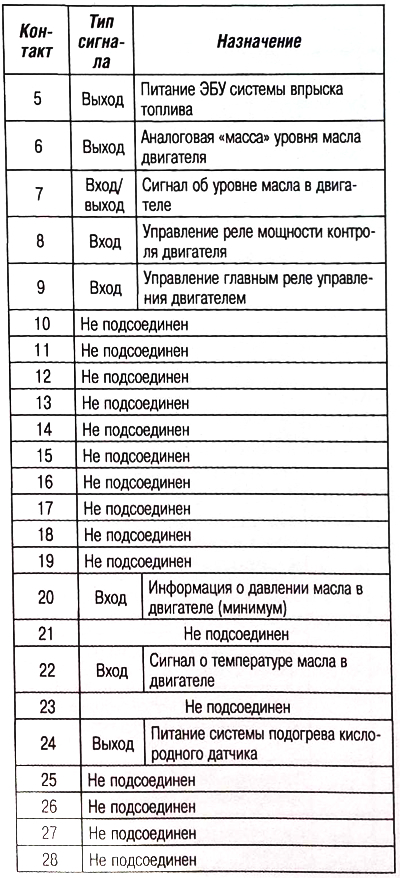

PP1 конектор

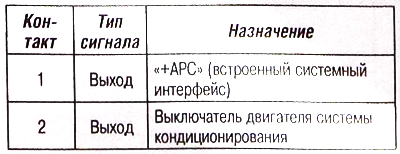

PP2 конектор

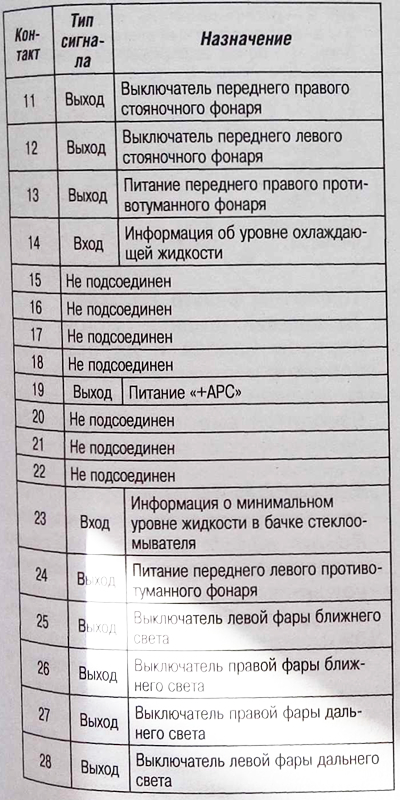

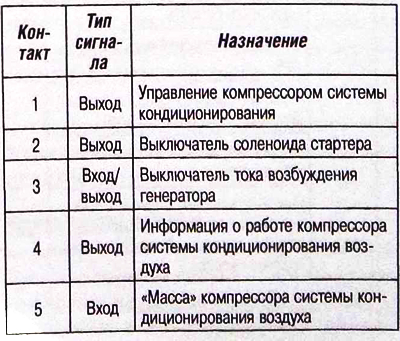

PB конектор

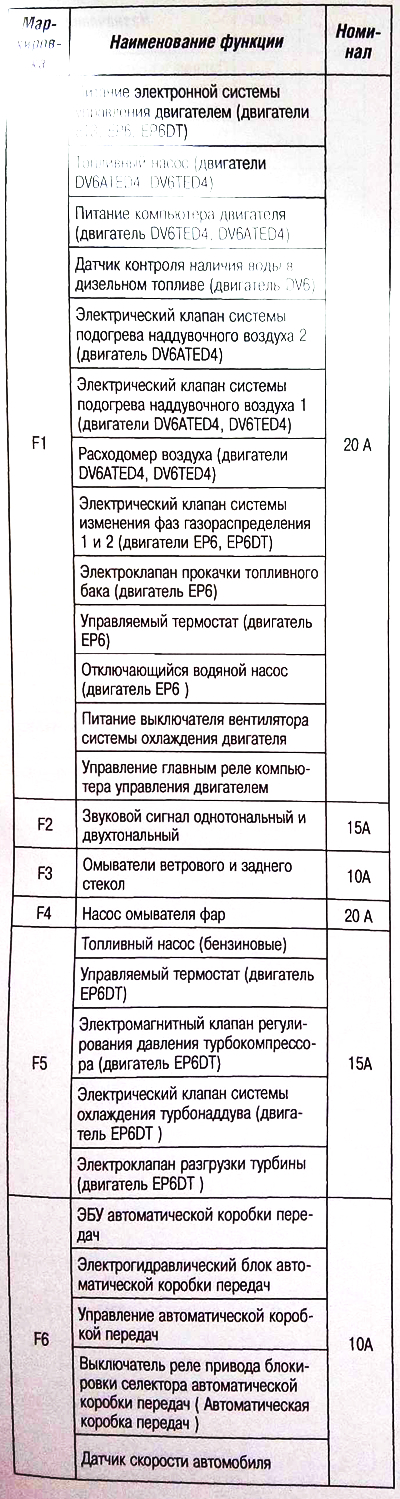

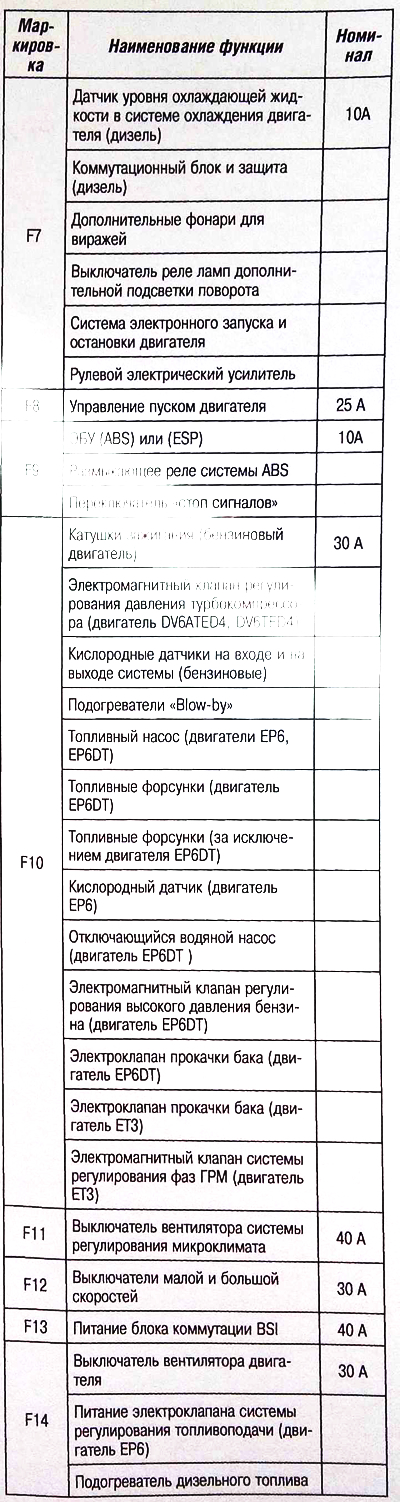

Маркировка на електрически предпазители на модул 2 на блок BSI
