Външни осветителни тела — премахване и монтиране (Peugeot 405)

Внимание! Изключете отрицателния кабел от батерията, преди да премахнете лампата, и свържете отново отрицателния кабел към батерията, след като инсталирате лампата.

Фар

Внимание! Преди да премахнете оптичните модули на фаровете, маркирайте на стената (например в подземен гараж) светлинната следа от късите и дългите светлини, както и позицията на четирите колела.

Премахване

1. Работейки в двигателното отделение, освободете скобата, закрепваща капака към задната част на фара.

2. Изключете кабелите от крушките с нажежаема жичка, разположени във фара.

3. Работейки в двигателното отделение, разкачете задържащата пружина на предния мигач от издатината.

4. Свалете предния мигач от калника.

5. При модели с контрол на обхвата на фаровете, изключете контрола на обхвата от фара, както следва.

6. Отстранете корпуса на коректора от окачването на предния панел.



7. Отстранете сферичния шарнир от гнездото в задната част на фара.

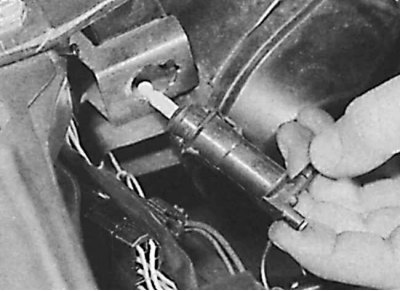

8. При модели с електрически управляван контрол на обхвата на фаровете, изключете кабелите от контрола на обхвата в задната част на фара.

9. Свалете решетката на радиатора.



10. Разкачете щангата, разположена под фара, като внимавате да не повредите закрепването близо до ръба на крилото.

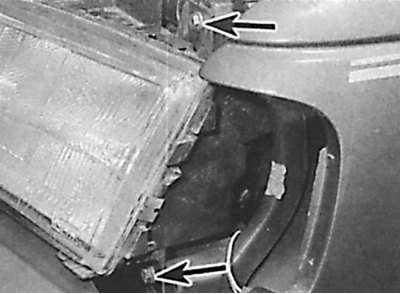

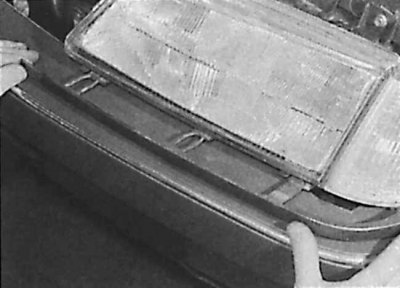

11. Развийте две (обозначен със стрелка) болтовете за закрепване на външния фар и издърпайте фара напред от панела на тялото.

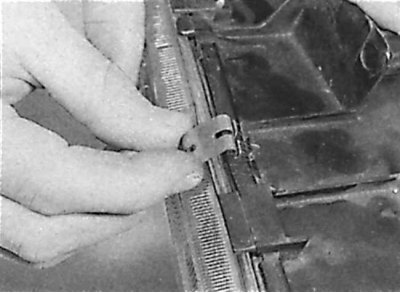

12. Отстранете металните скоби, закрепващи стъклото към фара, и свалете стъклото от фара.



13. Преди да монтирате стъклото на фара, проверете дали уплътнението, разположено в жлеба около периметъра на фара, е в добро състояние.

Монтиране

1. Монтажът се извършва в ред, обратен на демонтаж.

2. Регулирайте фаровете възможно най-бързо.

Преден пътепоказател

1. Работейки в двигателното отделение, разкачете задържащата пружина на предния мигач от издатината.

2. Свалете предния мигач от калника.

Преден страничен повторител на мигачи

Завъртете повторителя на предния страничен мигач обратно на часовниковата стрелка и го извадете от калника на автомобила.

Предни фарове за мъгла

Могат да се монтират два вида фарове. Фаровете могат да се монтират директно в предния спойлер или в гнездо, завинтено към предния спойлер.

Фар за мъгла, монтиран в гнездото на спойлера

1. В задната част на спойлера изключете електрическия конектор от фара.

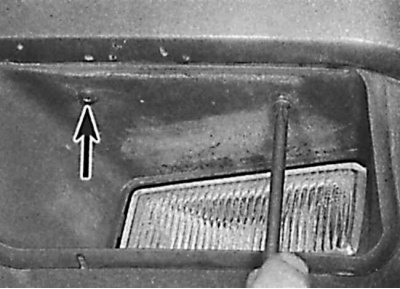

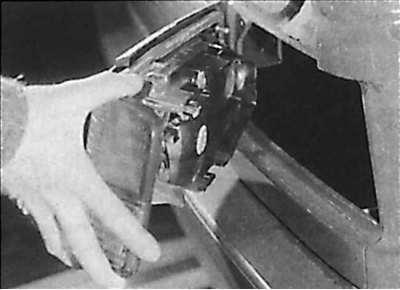

2. Развийте два винта (обозначен със стрелка) закрепване на фара за мъгла към спойлера, след което извадете фара с гнездото от спойлера.

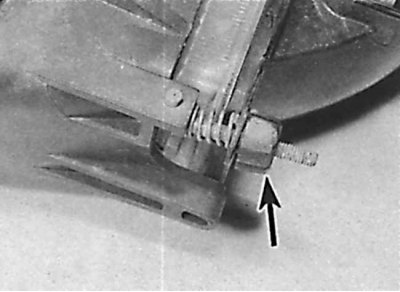

3. Развийте гайката (обозначен със стрелката) крепежни елементи в задната част на фара и извадете фара от гнездото.



4. Монтажът се извършва в ред, обратен на демонтаж.

5. Проверете и, ако е необходимо, регулирайте лъча на фара с помощта на назъбените гайки в задната част на фара.

Фар монтиран директно в спойлера

Внимание! Някои модели са оборудвани с предни фарове за мъгла, които нямат монтажни винтове, видими от стъклената страна на фара.

6. Повдигнете предната част на автомобила и го закрепете върху стойки.

7. Проследете обратно окабеляването от фара за мъгла и изключете електрическия конектор.

8. Развийте монтажните гайки и извадете фара от спойлера.

9. Монтажът се извършва в ред, обратен на демонтаж.

Задна светлина (модели седан)

1. Отворете капака на багажника.

2. Стиснете двете монтажни скоби и извадете държача на крушката от задната светлина.

3. Изключете електрическия конектор от държача на крушката.

4. Свалете тапицерията на багажното отделение.

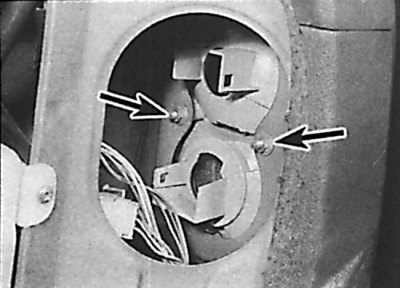

5. Развийте гайките (обозначени със стрелки) стойки за задни светлини.



6. Отстранете задната светлина, като първо отстраните външната част на светлината.



7. Монтажът се извършва в ред, обратен на демонтаж.

Задна светлина (комбинирани модели)

Стоп светлините и пътепоказателите са разположени в задното крило. Останалите задни крушки се намират в задната врата.

1. Отворете задната врата.

2. Завъртете закрепващата скоба и отворете капака на капака на багажното отделение.

3. Стиснете двете монтажни скоби и извадете държача на крушката от задната светлина.

4. Изключете електрическия конектор от държача на крушката.

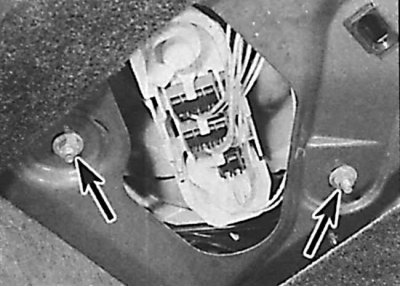

5. Развийте гайките (обозначени със стрелки) стойки за задни светлини.

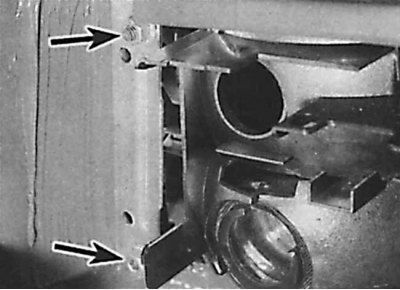

6. Развийте гайките (обозначени със стрелки) закрепване на задната светлина към вратата.



7. Свалете задната светлина.



8. Монтажът се извършва в ред, обратен на демонтаж.

Светлина на регистрационния номер (модели седан)

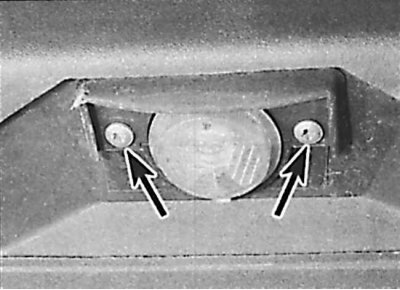

1. Развийте два винта (обозначени със стрелки) крепежни елементи, след това отстранете подсветката от бронята и изключете електрическия конектор.

2. Монтажът се извършва в ред, обратен на демонтаж.

Светлина на регистрационния номер (комбинирани модели)

1. С помощта на лост извадете осветлението на регистрационния номер от задната врата и изключете електрическия конектор.

2. Монтажът се извършва в ред, обратен на демонтаж.
