Съдържание: Въздушна възглавница от страната на…🠇 Странична въздушна възглавница за…🠇 Блок за управление на въздушни…🠇 Тел за активиране на въздушна…🠇
1. Отстранете отрицателната клема на акумулатора, изчакайте 2 минути и отстранете централната конзола. Отстранете електрическия конектор от блока за управление на системата за сигурност.
Въздушна възглавница от страната на водача
2. Отстранете 2-те монтажни винта на въздушната възглавница, разположени в задната част на волана. За достъп до винтовете завъртете волана.

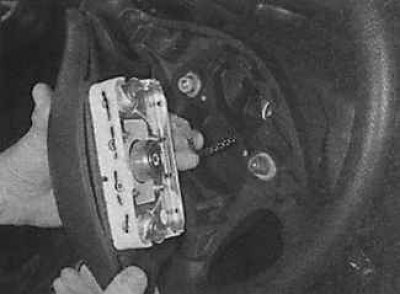

3. Поставете волана право напред и отстранете въздушната възглавница от волана. Изключете електрическия конектор от задната част на въздушната възглавница.

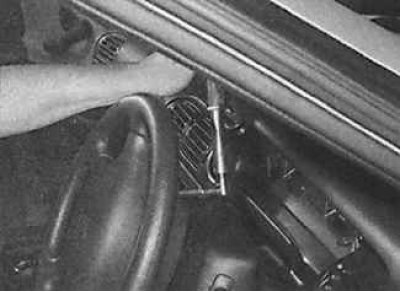

4. За да инсталирате, свържете електрическия конектор към въздушната възглавница, позиционирайте въздушната възглавница в центъра на волана и я закрепете с винтове, като ги затегнете до определения въртящ момент. В този случай първо завийте левия монтажен винт.
5. Свържете електрическия конектор към блока за управление на въздушната възглавница и монтирайте централната конзола.
6. Уверете се, че няма никой в автомобила и свържете отново акумулатора. При отворена врата завъртете ключа в контактния ключ и проверете работата на системата за сигурност, като светне индикаторната лампа.
Странична въздушна възглавница за пътника
7. Свалете арматурното табло.

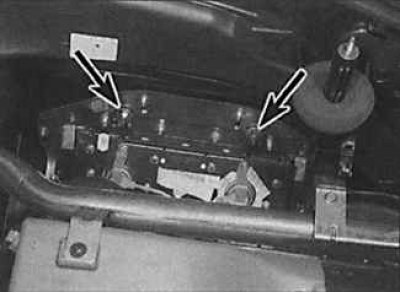

8. Развийте гайките (обозначени със стрелки) стойките на въздушната възглавница и я извадете от арматурното табло.
9. Инсталирайте въздушната възглавница в арматурното табло и я закрепете с гайки.
10. Инсталирайте арматурното табло и свържете батерията.
Блок за управление на въздушни възглавници

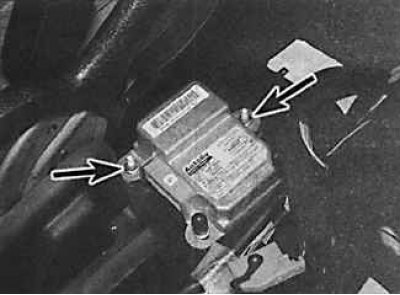

11. Развийте гайките (обозначени със стрелки) крепежни елементи и извадете блока за управление на въздушната възглавница от автомобила.
12. Монтирайте блока за управление на въздушната възглавница така, че стрелката в горната част на модула да сочи към предната част на автомобила. Закрепете блока с гайки, като ги затегнете до необходимия въртящ момент.
13. Свържете електрическия конектор към блока и монтирайте централната конзола.
14. Уверете се, че няма никой в автомобила и свържете отново акумулатора. При отворена врата включете запалването и проверете системата за безопасност, като включите светлинния индикатор на въздушната възглавница.
Тел за активиране на въздушна възглавница
15. Свалете въздушната възглавница от страната на водача и свалете волана. Настройте предните колела да се движат право напред.

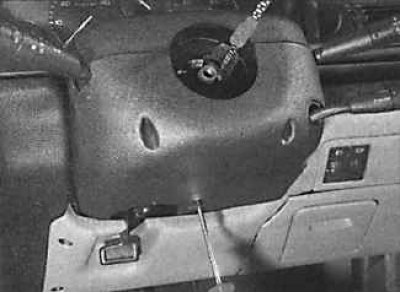

16. Развийте винтовете, закрепващи долния капак на кормилната колона, и свалете горния и долния капак.
17. Изключете електрическия конектор от системата за круиз контрол или превключвателя на автомобилното радио.
18. Следвайте проводника надолу от конектора на въздушната възглавница и изключете електрическия конектор, разположен на проводника.
 |
 |

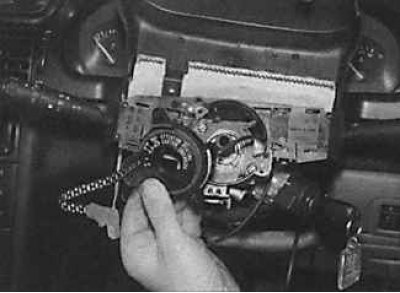

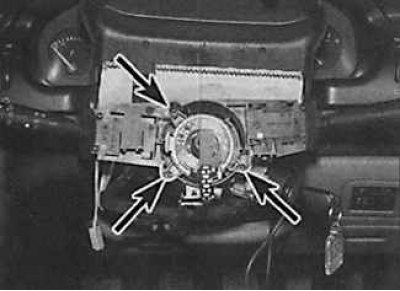

19. Развийте винтовете (обозначени със стрелки на снимката вляво) и премахнете контакта от горната част на кормилната колона (снимка вдясно).

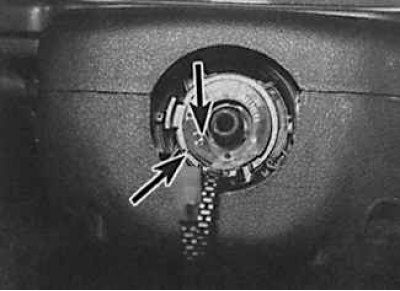

20. Преди монтаж проверете дали контактът на въздушната възглавница е монтиран в съответствие с маркировките (обозначени със стрелки) отгоре на контакта и че предните колела са настроени да се движат право напред.
21. Инсталирайте контакта на въздушната възглавница, проверете окабеляването за правилно разположение и закрепете контакта с винтове.
22. Свържете електрическия конектор на проводника, който отива към клемата на въздушната възглавница.
23. Свържете електрическия конектор за круиз контрола или автомобилното радио и монтирайте капаците на кормилната колона.
24. Монтирайте волана и въздушната възглавница.
