Радио за кола 4030 (Peugeot 406)

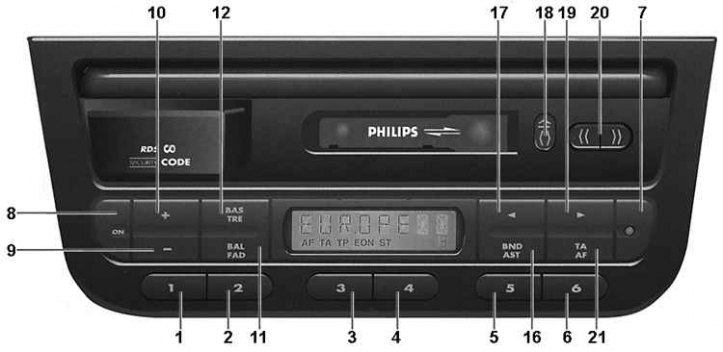

Преден панел и контроли

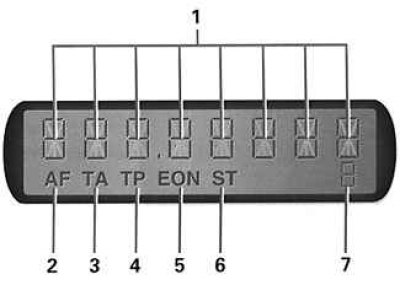

Индикация на цифров дисплей

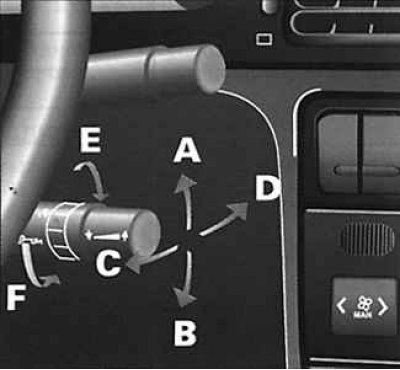

Дистанционно управление от кормилната колона

Технически спецификации

Защита против кражба: кодирано устройство с 4-цифрен код.

Дистанционно управление на кормилната колона: лост с контроли, монтирани на кормилната колона отдясно на волана.

Радио: изходна мощност: 4х12 W (4х3,5 W при коефициент на нелинейни изкривявания до 1%). Система radio data system RDS.

Радиочестотни диапазони:

• FM: 87,5-108 MHz;
• MW: 531–1629 kHz;
• LW: 144–288 kHz.

Брой настройки за коригиране:

• FM (автоматично запаметяване в режим AST): 6;
• FM (ръчно запаметяване): 12 (2 поддиапазона FM1 и FM2 с по 6 станции);
• MW (ръчно запаметяване): 6;
• LW (ръчно запаметяване): 6.

Кодиращо устройство против кражба

Устройството е базирано на микропроцесор. След като изключите автомобилното радио от електрическата система на автомобила (премахване на батерията, демонтаж на радиото или инсталиране за първи път) трябва да въведете кода за сигурност. Радиото може да се включи само след въвеждане на правилния код.

Въведете код

1. Включете радиото, като използвате бутона ON. Натиснете предварително зададен бутон 1. Дисплеят ще покаже 0 - - -. Натиснете няколко пъти бутони 17 или 19, докато на дисплея се появи първата цифра от кода (7 - - -).

2. За да потвърдите първата цифра и да преминете към въвеждане на втората цифра от кода, натиснете бутон 1. На дисплея ще се покаже 70 - - -. Натиснете няколко пъти бутони 17 или 19, докато на дисплея се появи втората цифра от кода (73 - -).

3. Следвайте тези стъпки, за да въведете правилния код и накрая натиснете бутон 1, за да потвърдите четвъртата цифра от кода. Ако въведеният код е правилен, ще чуете кратък висок сигнал. Радиото е готово за употреба.

Случай на въвеждане на грешен код

Ако е допусната грешка при въвеждане на кода, ще се чуе кратък нисък сигнал. На дисплея ще се появи съобщението "КОД НА ГРЕШКА". Можете да опитате да въведете кода отново само след 1 минута пауза. Периодът на изчакване се удвоява след нов неуспешен опит. Този период е ограничен до приблизително 32 минути. Изключването на радиото не влияе на продължителността на задължителната пауза. Отброяването на времето за пауза ще започне отново, когато радиото се включи. След изтичане на паузата на дисплея ще се появи съобщението "КОД". Сега можете да въведете кода.

Червеният индикатор 7 мига при включено запалване, което показва, че устройството против кражба е активирано. Индикаторът изгасва при включване на запалването или радиото.

След откачване или повторно включване на акумулатора, на дисплея на радиото се появява съобщението "CODE". Въведете кода.

Аудио система

Включването и изключването става с бутон ON. Ако запалването е изключено, радиото ще се изключи автоматично след 1 час.

Радио

Бутони 1-6 (вижте фиг. Преден панел и контроли). Кратко натискане: Активиране на предварително зададена настройка на предварително избрана радиостанция. Продължително натискане: запаметява текущата настройка в ръчен режим.

16. Кратко натискане: превключете обхватите FM1/ FM2/ AST/ MW/ LW. Продължително натискане: Активирайте функцията за автоматично запаметяване за FM станции.

17. Бутон за търсене (автоматичен или ръчен) радиостанции в долната част на обхвата.


19. Бутон за търсене (автоматичен или ръчен) радиостанции в горната част на диапазона.

21. Кратко натискане: включване/изключване на TA режим. Продължително натискане: Включете/изключете функцията AF.

Характеристики на приемане на радиосигнал

Радиото може да приема RDS сигнали. Ако сигналът на избраната радиостанция в FM диапазона отговаря на стандарта RDS, приемникът автоматично се настройва на честотата, която осигурява най-добро качество на приемане.

Избор на радиостанция (автоматично търсене)

Натиснете бутон 17 или 19 (вижте фиг. Преден панел и контроли) за да започнете автоматично търсене и настройка на радиостанция. По време на търсенето избраният диапазон се сканира, което се отразява на дисплея. След като настроите радиостанцията, която е най-близка по честота на сигнала, дисплеят показва честотата на излъчване на тази станция. Когато режимът TA е активиран, автоматичното търсене е ограничено до RDS станции, които излъчват съобщения за трафика. Режимът TA е една от функциите, предоставени от системата RDS.

Автоматичното търсене може да се активира и чрез лоста за дистанционно управление на кормилната колона.

Когато търсите радиостанции ръчно, натиснете и задръжте бутони 17 или 19.

Внимание! Ако след сканиране на целия обхват не бъде открита излъчваща радиостанция, радиоприемникът преминава в режим на търсене на отдалечени станции с по-слаб сигнал.

Запомняне на настройки на радиостанция

Използвайки шест бутона 1-6, можете да настроите приемника на 30 станции: 6 станции в поддиапазон FM1, 6 станции в поддиапазон FM2, 6 станции в диапазон AST, 6 станции в диапазон MW, 6 станции в диапазона LW. Честотите на шест станции в диапазона AST автоматично се запаметяват в паметта. Запомнянето на фиксирани настройки за избрани радиостанции, работещи в други обхвати, се извършва ръчно.

Ръчно запаметяване на избраната настройка на станцията

Изберете желания диапазон (с изключение на AST). Настройте приемника на всяка станция. Натиснете един от шестте бутона 1-6 и го задръжте за поне 2 секунди. Изчакайте кратък звуков сигнал, който потвърждава, че текущата настройка на приемника е запазена. Нова предварително зададена настройка, съхранена в паметта, замества предишната радиостанция в паметта, съответстваща на този предварително зададен бутон в тази лента.

Автоматично запаметяване на радиостанции в FM диапазона

Функцията AST автоматично търси и съхранява настройките на приемника за 6-те най-мощни станции, работещи в FM диапазона. Тази функция може да се използва само в FM честотния диапазон. Когато се опитате да включите функцията AST в MW или LW обхвата, ще чуете кратък нисък тон и на дисплея ще се появи съобщението "NO AST". Натиснете бутона AST 16 и го задръжте поне 2 секунди. Ще чуете кратък нисък сигнал. На дисплея ще се появи съобщението "FM AST". Приемникът автоматично ще запамети честотите на шестте най-мощни радиостанции в предварително зададения диапазон. След като запаметите предварително зададените 6 станции, приемникът ще издаде кратък звуков сигнал и ще се настрои на честотата, съответстваща на бутона за избор на предварително зададени настройки 1. Когато функцията AST се включи отново, новите честоти на шестте най-силни радиостанции заменят старите честоти, съхранени в паметта. Ако приемникът не може да намери 6 работещи станции в FM обхвата, в оставащите свободни клетки на паметта се въвежда код "0000 AST" (който се показва на екрана при натискане на съответните бутони за предварително зададен избор). Когато функцията AST е включена и приемникът е в режим TA, приоритет на паметта се дава на онези станции, които могат да предават съобщения за трафика.

Запаметяване на радиостанции с изключена функция AF

Ако запаметяването на станции, работещи в FM диапазона в RDS стандарта, е извършено с изключена функция AF, тогава включването на предварително зададената настройка на приемника не включва автоматично функцията AF (функцията AF ви позволява да изберете една от честотите на излъчване на станцията, на която приемането на сигнала е с най-добро качество).

Система за радио данни RDS

Приемникът декодира информацията, предавана едновременно с основния FM радио сигнал и я използва, за да оптимизира качеството на приемане и да покаже името на избраната станция.

Основни функции на RDS системата

Оптимизиране на приемането на радиосигнал (aF функция). Ако една радиостанция излъчва едновременно на няколко честоти, приемникът автоматично избира честотата, която осигурява най-добри условия за приемане.

Име на радиостанцията. Ако станцията излъчва в RDS стандарта, името на приеманата станция се показва на дисплея на радиото вместо честотата и обхвата на сигнала.

Приемане на съобщения за трафик (режим TA). Системата RDS ви позволява да получавате актуална информация за трафика, дори когато аудио касетофонът е включен. TA режимът има приоритет пред касетата. Системата RDS също така осигурява приемане на информация за трафика, излъчвана от други радиостанции в мрежата EON.

Оптимизиране на приемането на радиосигнал

Когато функцията AF е активирана, тя става активна, когато качеството на приемане на радиосигнала се влоши. Функцията AF се активира автоматично, когато настройката на приемника се промени (честота или диапазон). Изключение е случаят на настройка на предварително избрана станция, ако настройката е била запаметена с изключена функция AF.

Индикаторът за функцията AF работи по следния начин:

• индикаторът свети постоянно, ако работят няколко радиопредавателя;
• индикаторът мига, ако:
• радиостанцията не излъчва в RDS стандарта. Индикаторът автоматично спира да мига след 2 минути от началото на приемане на сигнала на тази станция;
• радиостанцията излъчва в стандарт RDS, но само на една честота;
• колата е на ръба на зоната на уверено приемане на сигнала на радиопредавателя (или антената е в зоната на радио сянка). В този случай последната честота на настройка на приемника остава непроменена.

Търсене на честота на радиосигнал в края на зоната на покритие

Ако превозното средство е напуснало или е на ръба на надеждната зона за приемане на радиосигнал на предавателя, приемникът търси друга честота на същата радиостанция. Търсенето може да отнеме няколко секунди. Когато търсите честота на излъчване на друга радиостанция, на дисплея на радиото се показва съобщението "SEEK+[име на станция]". Ако не бъде намерена друга честота, осигуряваща по-добро приемане, предишната настройка на приемника се запазва. При промяна на честотата на настройка на приемника може да се наблюдава кратко прекъсване на звука. Докато търсите нова честота на станция, индикаторът AF продължава да мига.

Изключване на AF функцията

Натиснете и задръжте бутона TA/AF 21 за поне две секунди, за да включите функцията AF. Индикаторът AF ще изгасне и търсенето на честота, която осигурява най-добро качество на приемане, ще спре. Независимо от всяка промяна в качеството на радиоприемане, приемникът ще остане настроен на честотата, на която е бил, когато функцията AF е била изключена.

Пътна информация (режим TA)

Когато режимът TA е включен, се дава приоритет на съобщенията за трафика, предавани от RDS станции. По време на такова съобщение слушането на текущата програма или възпроизвеждането на касета автоматично се спира на пауза. По време на предаване на информация за трафика касетата е на пауза, дисплеят показва редуващи се съобщения "TRAFFIC" и "[име на радиостанция]", всички бутони за управление на приемника са деактивирани и възможността за регулиране на силата на звука остава. След като съобщението за трафика приключи, силата на звука автоматично се връща към първоначалното си ниво. Касетата се включва едновременно.

Някои характеристики на работата на приемника в режим TA

Когато режимът TA е активиран, автоматичното търсене се извършва само сред станции, способни да предават информация за трафика. Същото важи и за автоматичното запаметяване (aST функция) станции с най-силен сигнал, приоритет се дава на тези, които работят в стандарта RDS и могат да предават информация за трафика.

Активиране на TA режим

Включете приемника в FM диапазон. Натиснете за кратко бутона TA/AF 21. Индикаторът TA ще светне на дисплея. Приемникът може да работи в режим TA само когато е настроен на станция, способна да предава съобщения за трафика. Индикация, че приемникът е настроен на такава станция, е индикаторът TP на дисплея. Ако приемникът е настроен на станция, която не може да предава съобщения за трафика, ще прозвучи предупредителен тон.

Прекъсване на трафик информация

За да прекъснете съобщението, натиснете за кратко бутона TA/AF 21. В този случай режимът TA остава включен и индикаторът TA продължава да свети на дисплея. Съобщението също се прекъсва автоматично, ако сигналът стане твърде слаб.

Изключване на TA режим

Между съобщенията натиснете за кратко бутона TA/AF 21. Индикаторът TA ще изгасне.

Информация за трафика (режим EON)

Режимът EON на системата RDS разширява възможностите на приемника, работещ в режим TA. Ако приемникът е настроен на станция, която не може да предава информация за трафика, режимът EON ви позволява автоматично да наблюдавате други станции, които могат да предават тази информация. След това, когато се предаде такова съобщение, слушането на станцията, на която е настроен приемникът, ще бъде временно прекъснато, за да получи информация за трафика. Когато приемникът е настроен на която и да е станция в мрежата EON, индикаторът "EON" светва на дисплея. Режимът EON може да се използва само когато е включен режим TA. Докато слушате съобщение, предавано от станция в мрежата EON, името на тази станция се показва на дисплея.
