Poznámka: V tomto prípade sa oprava zabezpečuje pre štvorvalcové benzínové a naftové motory s objemom 2,0 litra. Postupy pre motory s menším objemom sú podobné. Technické informácie o komponentoch hlavy valcov sú uvedené v kapitole "Údaje pre úpravy a kontrolu mechanickej časti benzínových a naftových motorov".

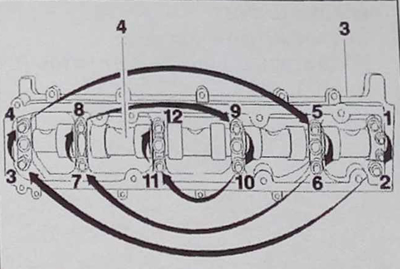

Postupne povoľujte upevňovacie skrutky v predpísanom poradí (pozri obrázok).
Odstrániť:
- puzdro ložiska vačkového hriadeľa (3);
- vačkový hriadeľ (4);
- olejové tesnenie vačkového hriadeľa.

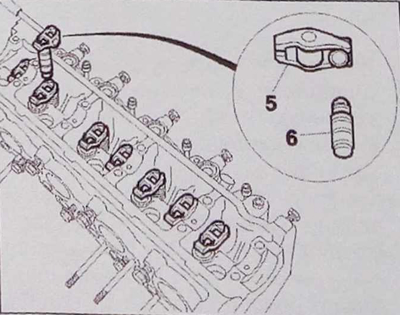

Odstráňte a označte ich polohu: vahadlá valčekov (5) a hydraulické zdvíhadlá (6).

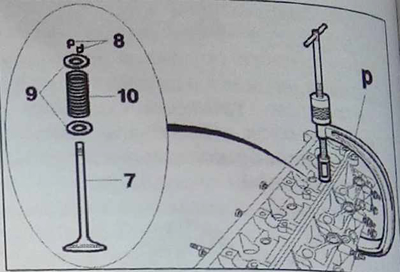

Pomocou kompresora ventilovej pružiny odstráňte:
- ventily (7);
- sušienky (8);
- prítlačné podložky (9);
- pružiny (10).

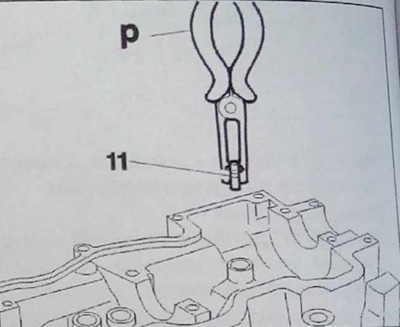

Odstráňte olejové tesnenia (11) pomocou klieští P.

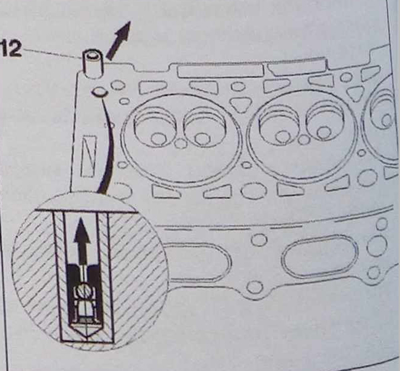

Odstráňte spätný ventil (12). Vyčistite dosadacie plochy tesnenia na vačkovom hriadeli pomocou vhodného čističa.
Pozornosť. Na čistenie nepoužívajte abrazívne alebo ostré nástroje alebo nástroje. Spojované povrchy nesmú vykazovať žiadne známky nárazu alebo prasklín.
Montáž

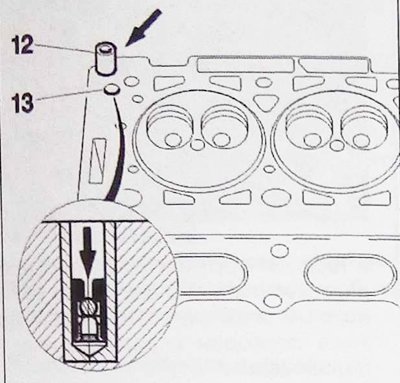

Nainštalujte nový ventil (12) do kanála (13).
Pozornosť. Skontrolujte, či je spätný ventil nainštalovaný v správnom smere.

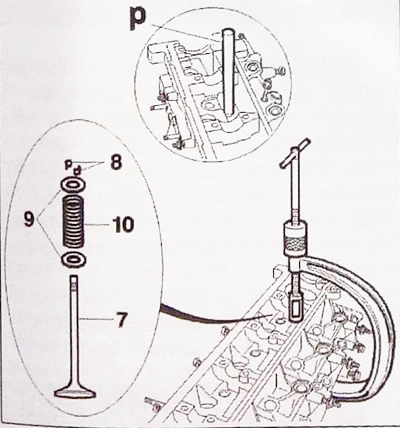

Nainštalujte nové tesnenia drieku ventilu pomocou nástroja P.
Nainštalujte na miesto:
- ventily (7) (namažte driek ventilu);
- prítlačné podložky (9);
- pružiny (10);
- sušienky (8).
Pozornosť. Nedotýkajte sa rukami kontaktných dráh valčekov. Naneste tenkú vrstvu motorového oleja na valčeky a skontrolujte, či sa pri otáčaní neviažu.

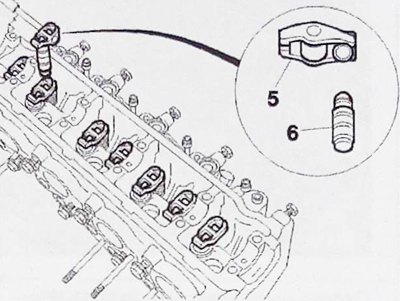

Znova nainštalujte posúvače:
- namažte telesá zdvihátka;
- valčekové vahadlá (5) a hydraulické zdvíhadlá (6);
- uistite sa, že sa zdvihátka voľne otáčajú v hlave valca.

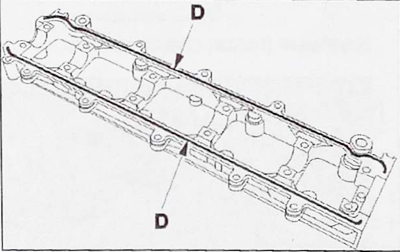

Naneste tmel v oblasti (D) po celom obvode tesniacich plôch.
Poznámka: Namontujte vačkový hriadeľ do puzdra ložiska.
Utiahnite a potom utiahnite montážne skrutky jednu po druhej v určenom poradí.
Pred inštaláciou olejového tesnenia vačkového hriadeľa sa najprv uistite, že v jeho sedle nie sú žiadne zvyšky tesniacej hmoty.
Naplňte priestor medzi okrajmi tesnenia tukom.
Postup inštalácie tesnení vačkového hriadeľa (pozri zodpovedajúci popis).
Nainštalujte nové tesnenie.

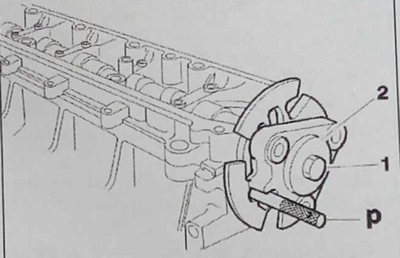

Nainštalujte prírubu vačkového hriadeľa na miesto.
