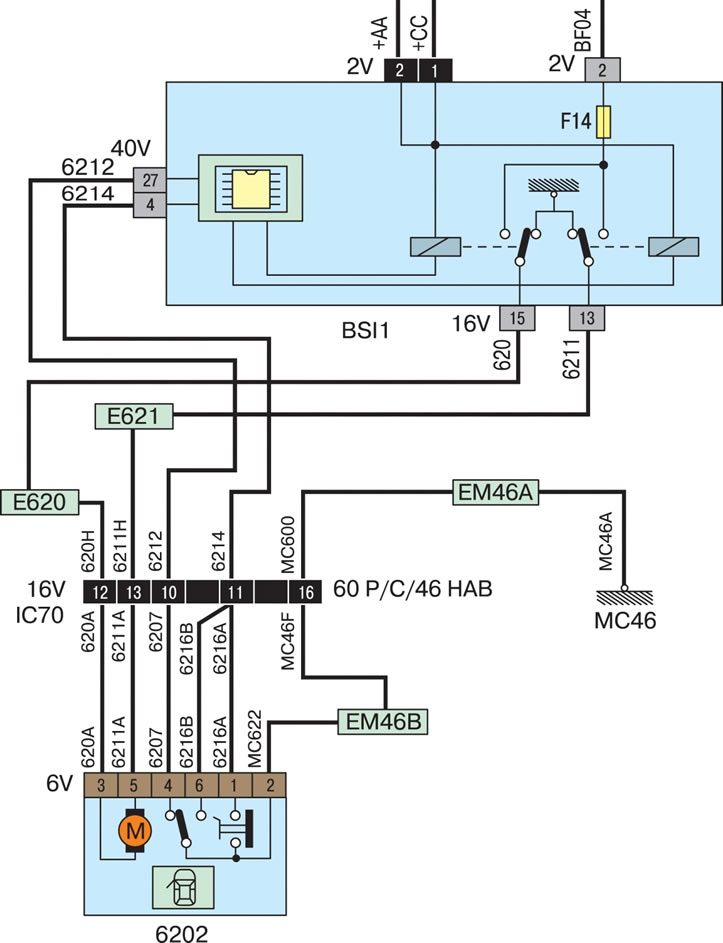

Schéma č. 1

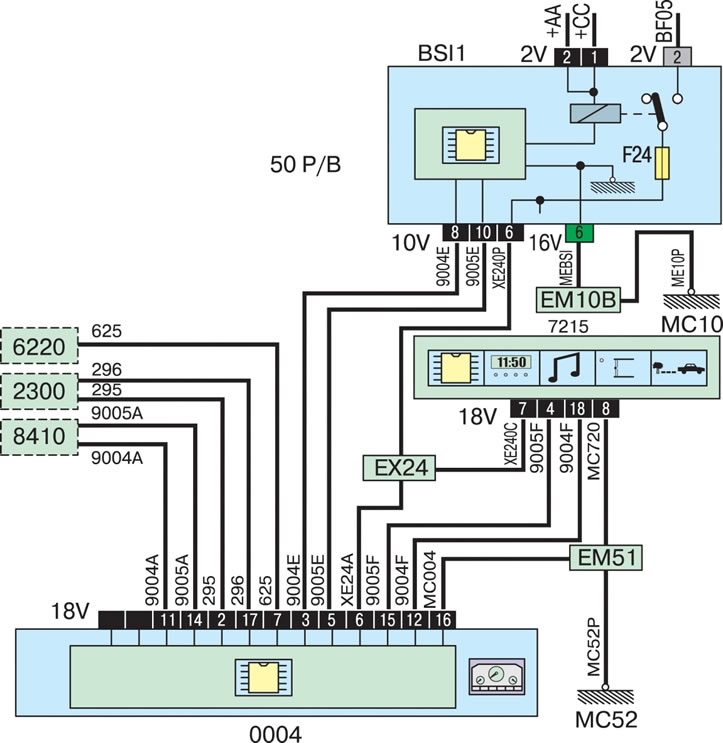

Schéma č. 2

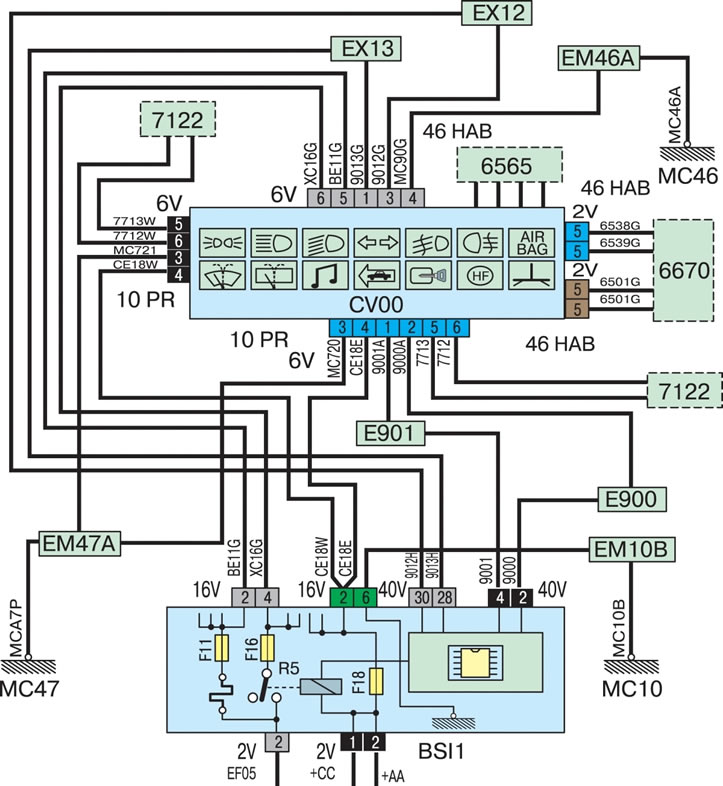

Schéma č. 3
Schéma č. 4
Schéma č. 5
Pozrite si kódové označenie prvkov na elektrických schémach tu →
Pozrite si kódové označenie prvkov na elektrických schémach tu →
Elektrické schémy 1 až 5 (Peugeot 307)
Pozrite si kódové označenie prvkov na elektrických schémach tu →
Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
Článok recenzovaný redaktorom: Sidorov Timofey
