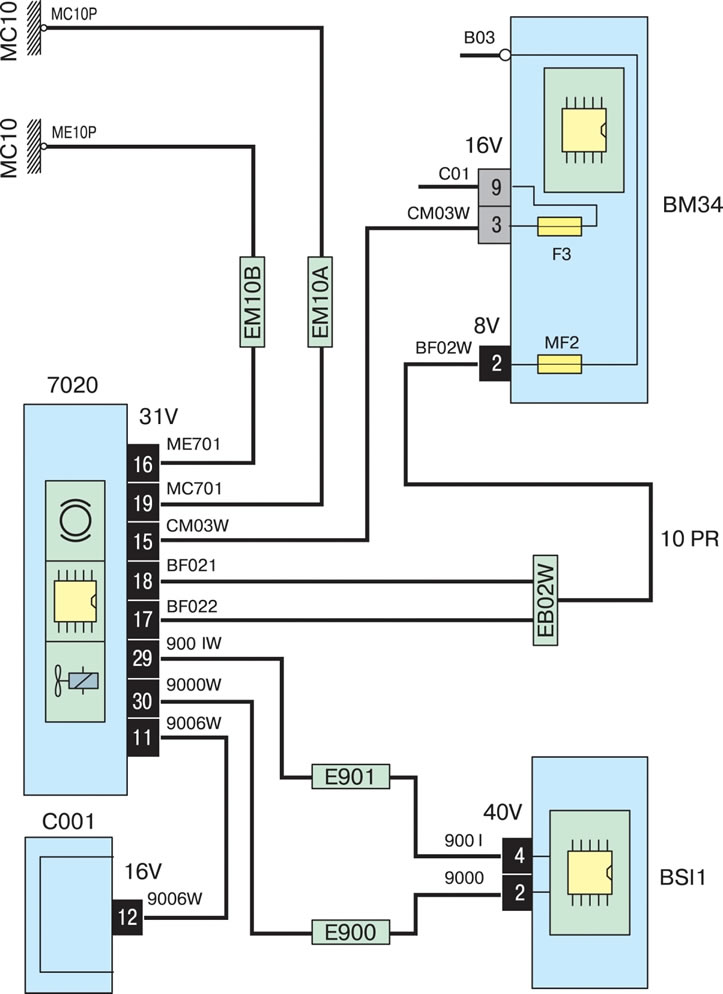

Schéma č. 11

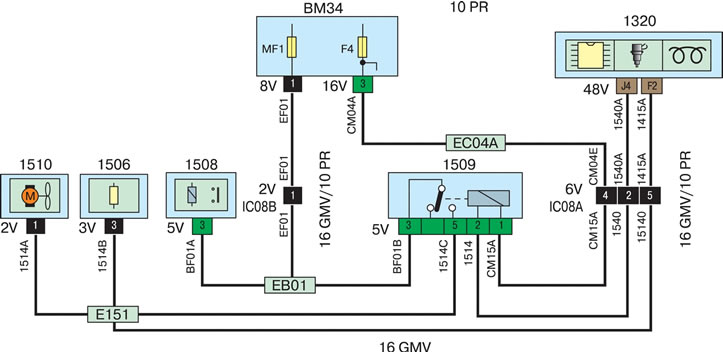

Schéma č. 12

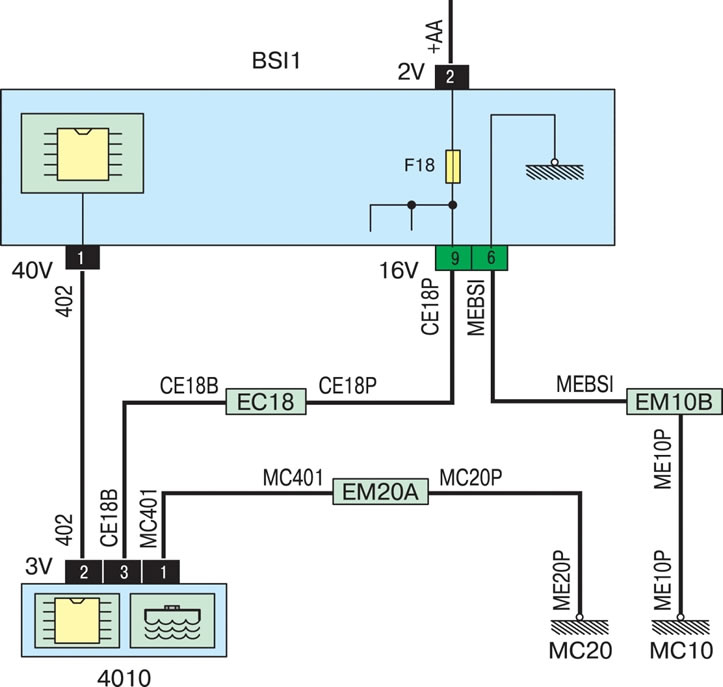

Schéma č. 13

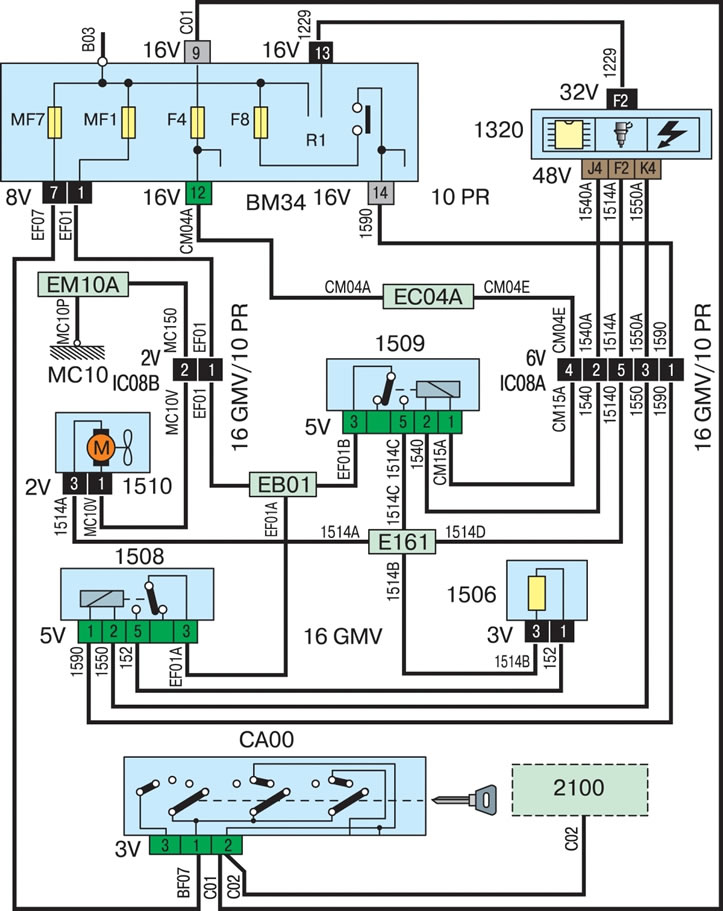

Schéma č. 14

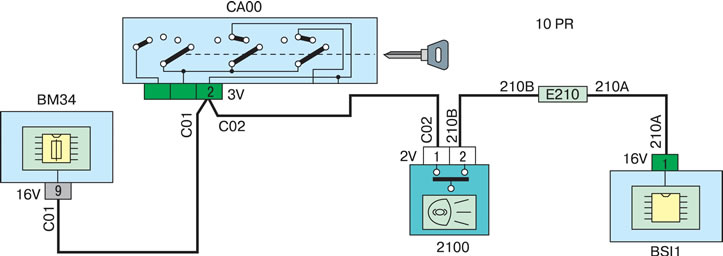

Schéma č. 15
Pozrite si kódové označenie prvkov na elektrických schémach tu →
Pozrite si kódové označenie prvkov na elektrických schémach tu →
Elektrické schémy 11 až 15 (Peugeot 307)
Pozrite si kódové označenie prvkov na elektrických schémach tu →
Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
Článok recenzovaný redaktorom: Sidorov Timofey
