Schémy elektrických zariadení 26 až 30 (Peugeot 307)

0

Obsah: Schéma č. 26 🠇 Schéma č. 27 🠇 Schéma č. 28 🠇 Schéma č. 29 🠇 Schéma č. 30 🠇

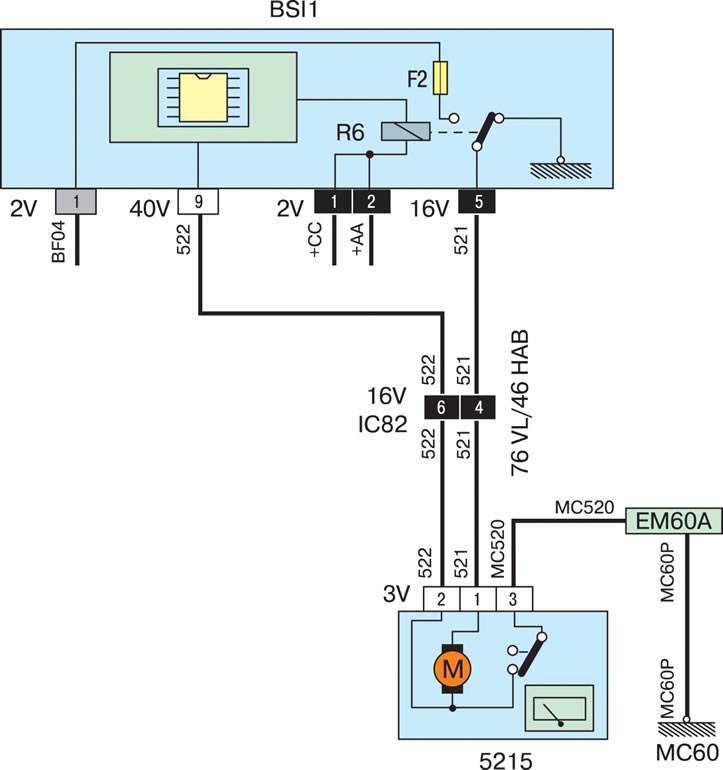

Schéma č. 26

Schéma č. 26

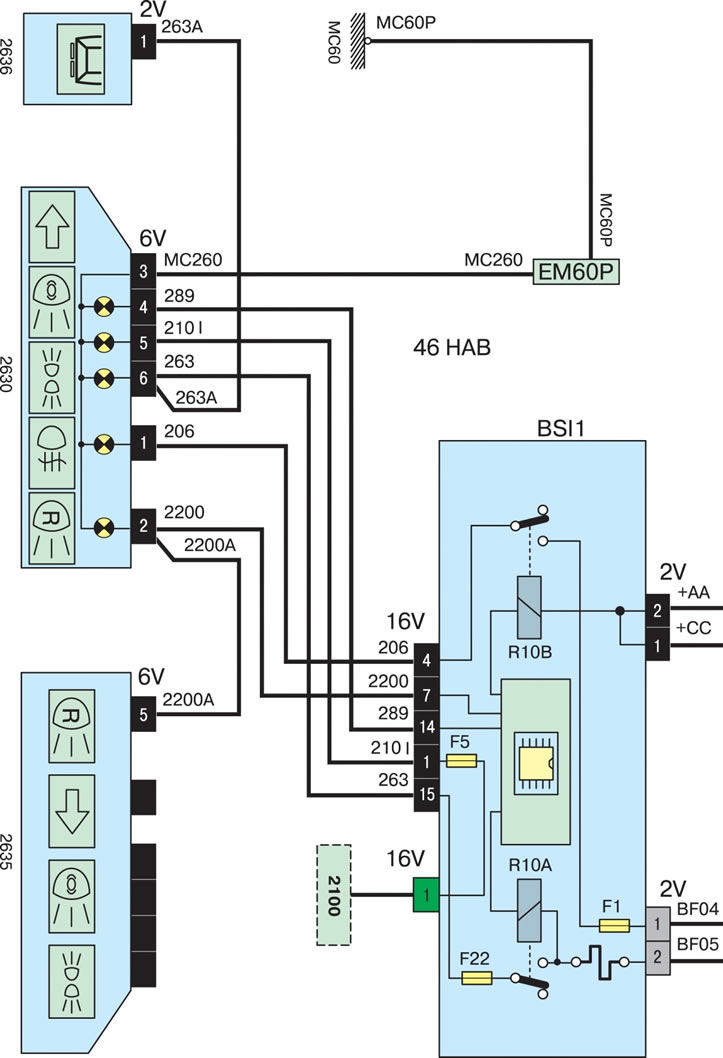

Schéma č. 27

Schéma č. 27

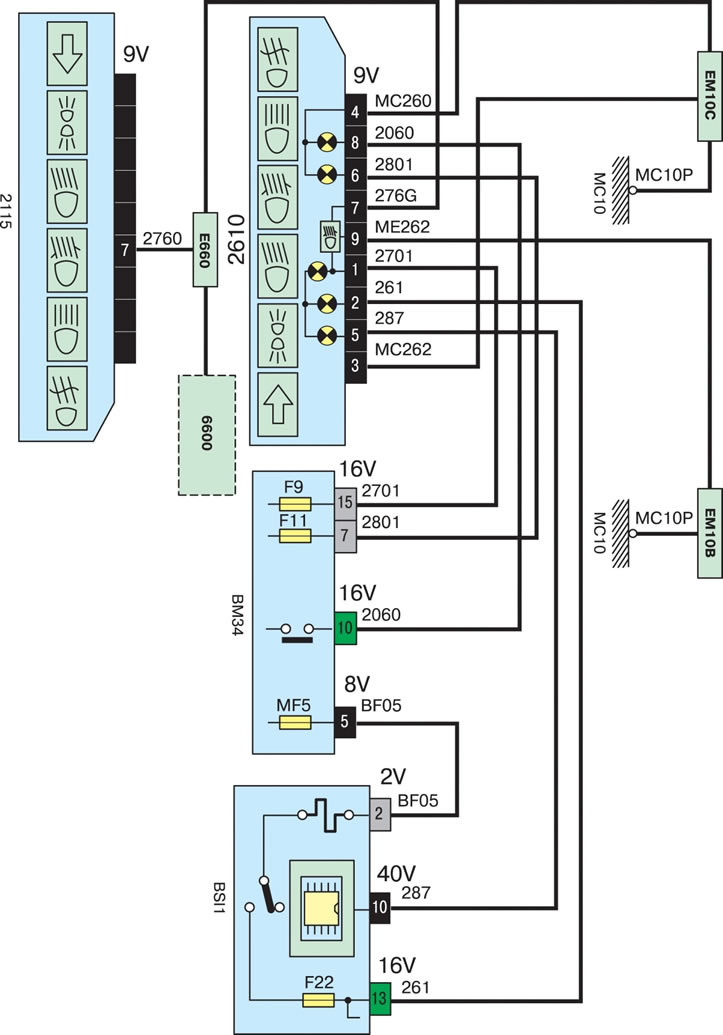

Schéma č. 28

Schéma č. 28

Schéma č. 29

Schéma č. 29

Schéma č. 30

Schéma č. 30

Originálna publikácia na webovej stránke: Peugeotbook.ru

Pozrite si kódové označenie prvkov na elektrických schémach tu →

Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský

Článok recenzovaný redaktorom: Sidorov Timofey
