Palivový horák
Odstránenie a inštalácia
1. Odstráňte snímač teploty vzduchu.

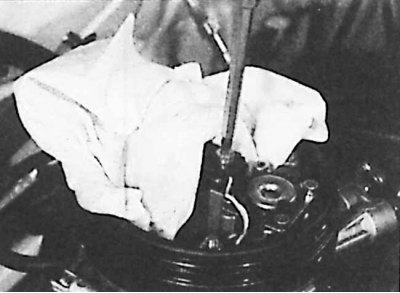

2. Uvoľnite prevlečnú maticu vstrekovača paliva.

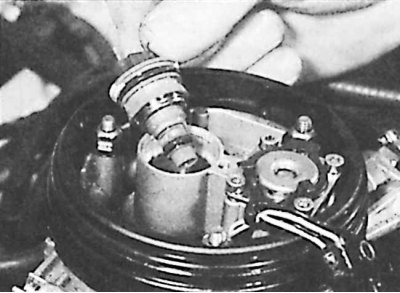

3. Odstráňte vstrekovač paliva a spodný O-krúžok.

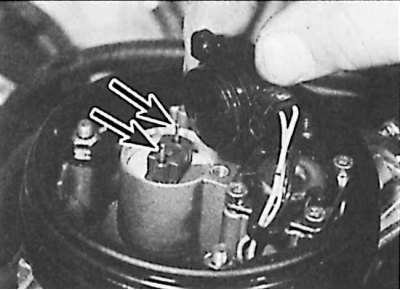

4. Pri inštalácii trysky musia byť O-krúžok a hlava trysky v dobrom stave. Keď je hlavica trysky správne nainštalovaná, trysky zapadnú (označené šípkami) pripojte hlavové svorky, ako je uvedené "+" A "-" na identifikáciu.
Regulátor tlaku paliva
Odstúpenie
1. Uvoľnite tlak v palivovom systéme.
2. Odstráňte uzemňovací vodič z batérie.
3. Odstráňte kryt vzduchového filtra.
4. Odstráňte pružinu a membránu a všimnite si ich orientáciu.

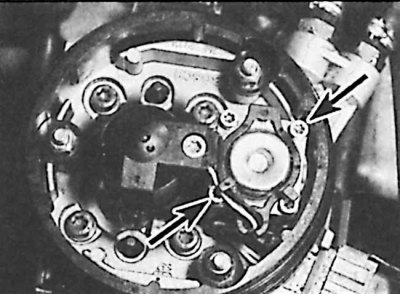

5. Po poznaní jeho umiestnenia odstráňte kryt regulátora (skrutky na upevnenie regulátora tlaku sú označené šípkami).
Riadiaci motor voľnobehu
Odstúpenie
1. Odstráňte uzemňovací vodič z batérie.
2. Odstráňte držiak a odpojte konektor od motora.

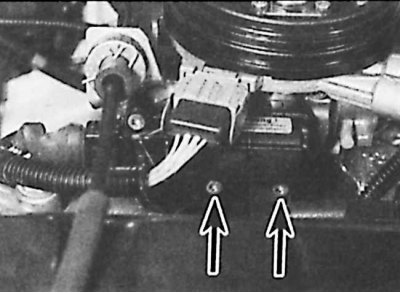

3. odskrutkujte skrutky (označené šípkami) a odstráňte motor riadenia voľnobehu.
Potenciometer polohy škrtiacej klapky
Potenciometer polohy škrtiacej klapky je neoddeliteľná jednotka a v prípade poruchy sa musí vymeniť.
Snímač teploty nasávaného vzduchu
Snímač teploty nasávaného vzduchu, neoddeliteľná súčasť hlavy vstrekovača.
Odstúpenie
1. Odstráňte uzemňovací vodič z batérie.
2. Odstráňte vzduchový filter.

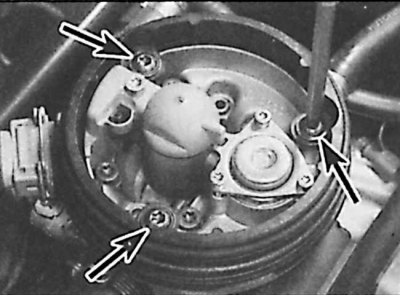

3. odskrutkujte tri skrutky (označené šípkami) upevnenie plastového krúžku.

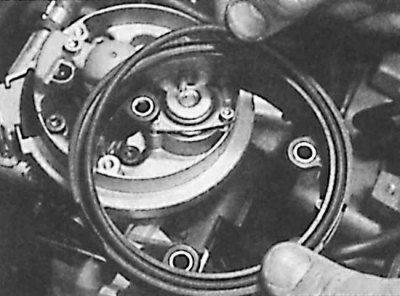

4. Odstráňte O-krúžok z plastového krúžku.
5. Stlačte konzolu a vyberte konektor z injektora.

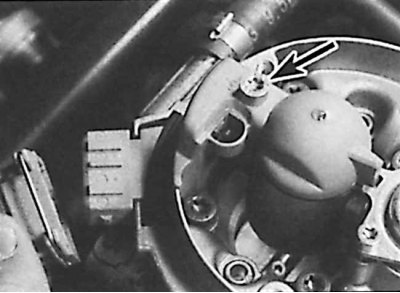

6. Uvoľnite skrutku hlavy vstrekovača (označené šípkou) a odstráňte ho spolu s O-krúžkom.
Elektronické ovládacie zariadenie (ecu)
ECU je umiestnená v plastovej krabici, ktorá je namontovaná za batériou.
Odstúpenie
1. Odpojte batériu.
2. Vyberte kryt z krabice, potom stlačte držiak a odpojte konektor.
3. Odskrutkujte maticu a vyberte relé zo zadnej časti skrinky ECU.
4. Odskrutkujte skrutky a vyberte skrinku ECU z batériovej platformy.
Relé vstrekovania paliva
Relé je namontované na zadnej strane plastovej skrinky ECU, ktorá sa nachádza priamo za batériou.
Snímač polohy kľukového hriadeľa
Snímač kľukového hriadeľa je umiestnený na prednej strane skrine prevodovky.
Odstúpenie
1. Odpojte uzemňovací vodič od batérie.
2. Veďte vedenie od snímača ku konektoru vodiča a odpojte ho od hlavného zväzku.
3. Odskrutkujte montážnu skrutku a pomocou páky vyberte snímač z gumového tesniaceho krúžku.
Senzor rýchlosti
Snímač rýchlosti vozidla je neoddeliteľnou súčasťou pohonu rýchlomera.
