Diferenciál

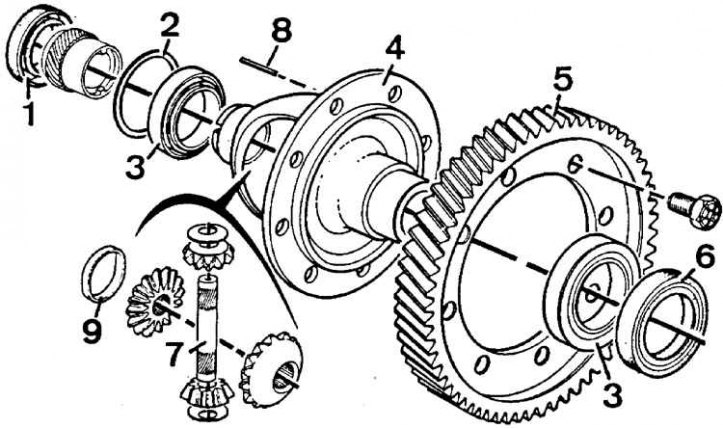

1 – tesniaci krúžok, 2 – nastavovacie tesnenie, 3 – ložiská, 4 – skriňa diferenciálu, 5 – koleso hlavného ozubeného kolesa, 6 – tesniaci krúžok, 7 – satelitná náprava, 8 – montážny čap satelitnej nápravy, 9 – strediace tesnenie prevodovky

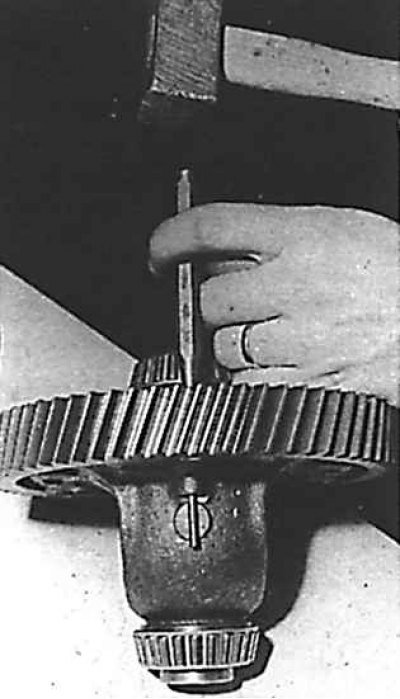

Vyrazenie čapu na upevnenie satelitnej osi

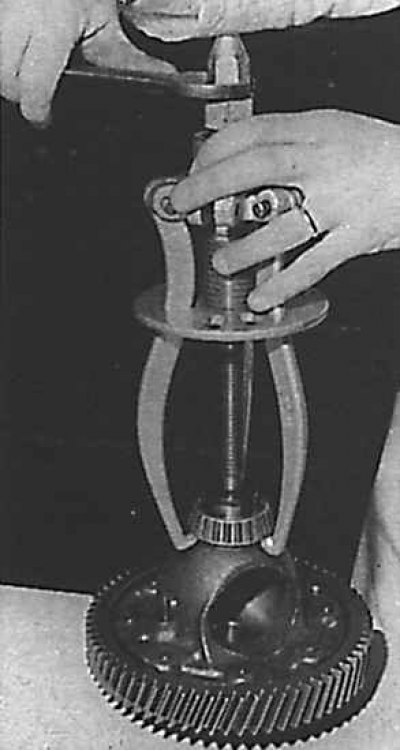

Demontáž ložiska zo skrine diferenciálu
1. Vyrazte kolík zaisťujúci osku satelitu a potom odstráňte osku a satelity.
2. Odstráňte ozubené koleso koncového prevodu. Odstráňte ložiská zo skrinky diferenciálu pomocou univerzálneho sťahováka.
3. Vymeňte ložiská za nové pomocou nástroja 80317 D a lisu.

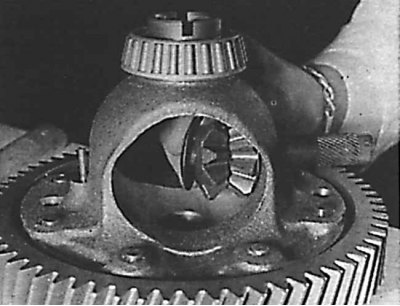

4. Nainštalujte ozubené kolesá a potom zariadenie, ktoré drží ozubené kolesá pred vypadnutím. Na obrázku je znázornená inštalácia satelitov s novými zbernými krúžkami.
5. Nainštalujte ozubené koleso koncového pohonu. Skosenie hlavného prevodu musí byť na strane skrine diferenciálu. Skrutky by mali byť utiahnuté krútiacim momentom 65 Nm.
