Разглобете механизма за превключване на скоростната кутия в следния ред:

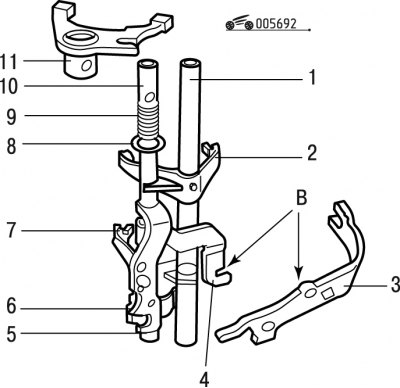

Фиг. 6.92. Механизъм за смяна на скоростите: 1 - вилка за зацепване на 3-та и 4-та предавка; 2 - вилка за зацепване на 3-та и 4-та предавка; 3 - вилка за заден ход; 4 - каишка на вилицата за заден ход; 5 - каишка на вилката за зацепване на 1-ва и 2-ра предавка; 6 - 5-та скорост и каишка на вилицата за заден ход; 7 - вилка за заден ход; 8 - задържащ пръстен; 9 - пружина; 10 - вилка за превключване на 5-та предавка; 11 - вилка за зацепване на 5-та предавка
- премахнете пружината 9 (виж фиг. 6.92);
- свалете задържащия пръстен 8;

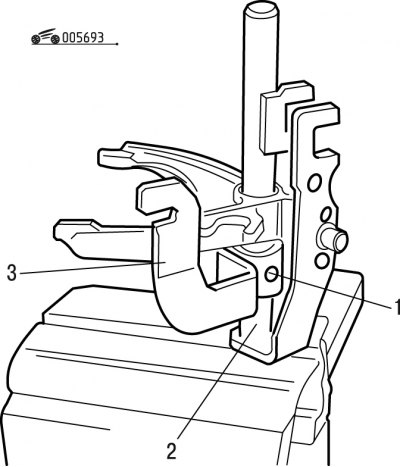

Фиг. 6.93. Лост за заден ход: 1 - щифт; 2 - ос; 3 - лост за заден ход
- натиснете пружинния щифт 1 (фиг. 6.93);
- свалете оста 2 на лоста за заден ход.
Внимание! Оста и лоста за задна скорост трябва да се сменят в комплект, тъй като пробиването на отвора за щифта се извършва в комплект.
Сглобете механизма за превключване на скоростната кутия в ред, обратен на разглобяването.
