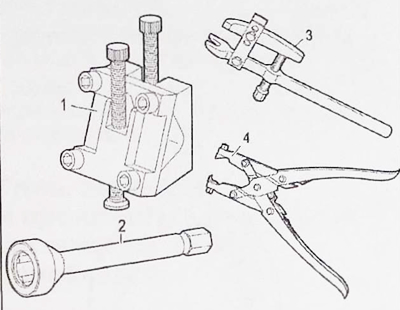

Специални устройства:
1 - устройство за блокиране на кормилната рейка от завъртане 0721.B;
2 - тръбен ключ 0721.A;
3 - издърпвач на сферична връзка на кормилната щанга 1892-T;
4 - затягащи клещи "Clic" 0172.Z.
Премахване
Закрепете и повдигнете превозното средство върху повдигаща се платформа с две колони.
Премахване:
- предни колела;
- кормилна щанга сферична гайка.
Разкачете сферичния шарнир на кормилната щанга с помощта на инструмент 3 и го отстранете.

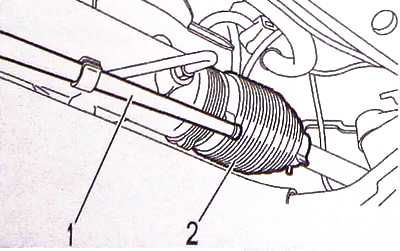

Разкачете тръбата (1) от маншона на кормилната рейка (2).
Маркирайте позицията на багажника на кормилната рейка върху кормилното устройство.

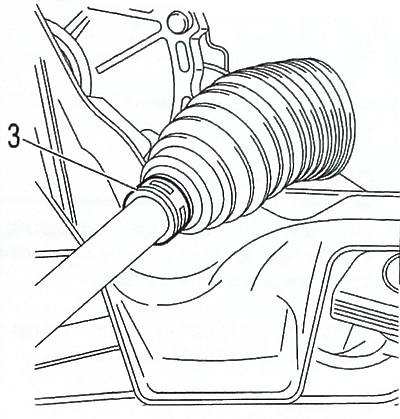

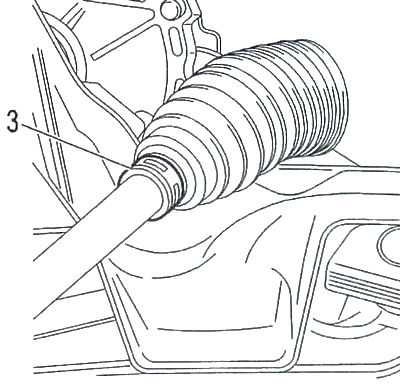

Разкачете скобата (3) с помощта на универсални клещи.

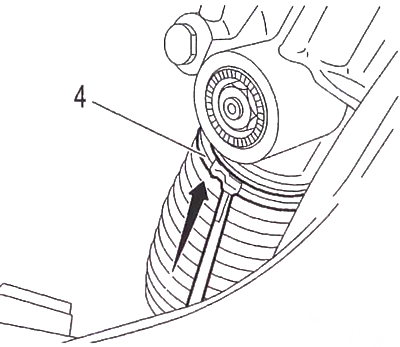

Отстранете скобата (4) с помощта на тънка отвертка.

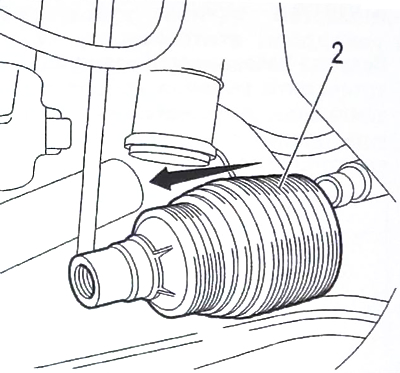

Свалете оребрения предпазен капак на кормилната рейка (2).
Завъртете волана докрай надясно и назад на ¼ оборот.
Монтирайте устройство 1 на кормилната рейка, така че сферичните му шарнири да опират в подрамката.
 |  |
Затегнете четирите винта в зоната "a". Поставете две опори "b" срещу подрамката.

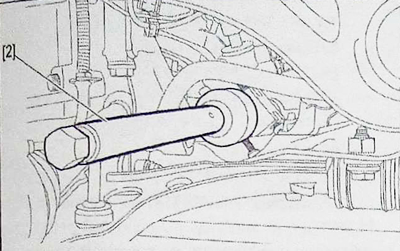

Отстранете кормилната щанга с помощта на инструмент 2.
Монтиране
Монтирайте кормилната щанга с помощта на инструмент 2.
Отстранете инструмента 1.

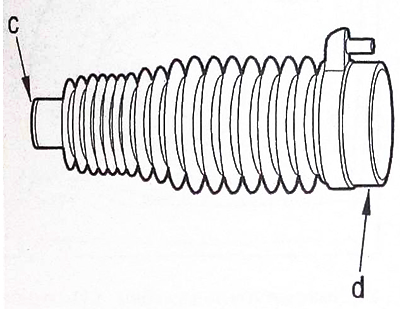

Смажете с обща грес № 3924/N3945:
- опорната повърхност на оребрения защитен капак на кормилната рейка в зона "c";
- зъби на кормилната рейка.
Забележка: Не смазвайте в зона "d".
Инсталирайте нов оребрен багажник на кормилната рейка (2).

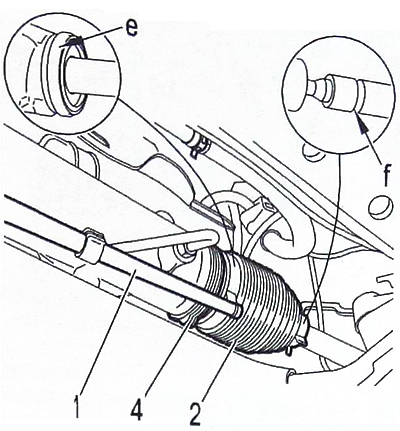

Проверете позицията на предпазния багажник на кормилната рейка в зоните "e" и "f".
Поставете нова скоба (4) с помощта на инструмент 4.
Свържете тръбата (1) към маншона на кормилната рейка (2).
Монтирайте скобата (3) и сферичния шарнир на кормилната щанга.
Монтирайте колелата.
Превозни средства с електронна стабилизираща програма (ESP)

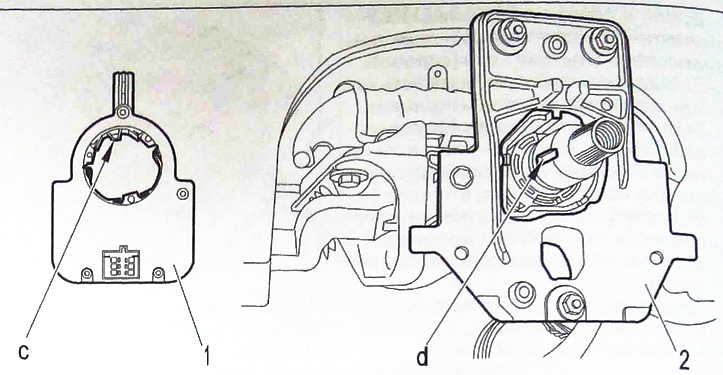

Калибрирайте сензора за ъгъл на волана с помощта на диагностичния инструмент Lexia или Proxia.
 |  |
За да извършите тази операция, използвайте менюто "Антиблокираща спирачна система (ABS/ESP)".
