Съдържание: Премахване 🠇 Монтиране 🠇

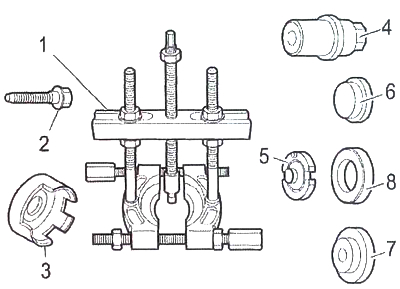

Специални устройства:
1 - екстрактор "Facom" L53 (K2+T2) 4108-T;
2 - винт 9501-T.A;
3 - опорна плоча за извличане на лагери 0621.B;
4 - гайка 9501-T.C1;
5 - теглич 9501-T.D4 + 9501-T.D5;
6 - спомагателна вложка 9501-T.C2;
7 - накрайник за монтаж на лагер 0621.1;
8 - вложка за монтаж 0621.P.
Премахване
Отстранете предния кормилен накрайник (вижте съответната операция).

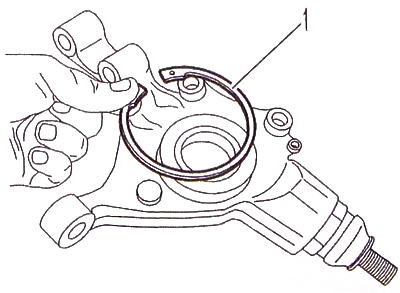

Свалете фиксиращия пръстен на лагера на предната главина (1).
Затегнете предната главина в менгеме.

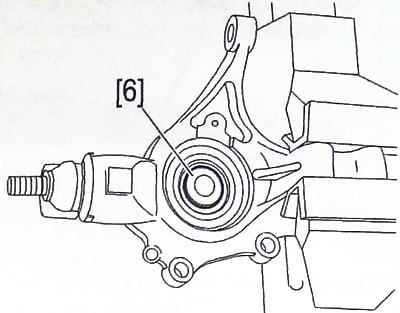

Инсталирайте приспособление 6.

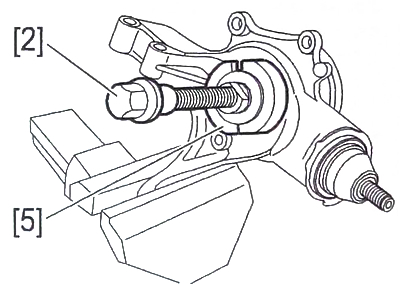

Инсталирайте тела 5 и 2.

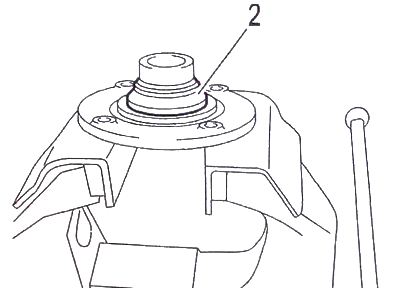

Натиснете главината с вътрешния полупръстен на лагера (2).
Поставете два болта на колелото в главината, след което я поставете в менгеме.
 |
 |

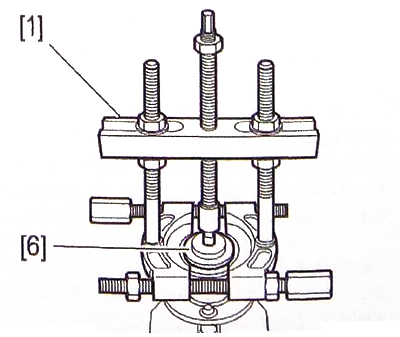

Натиснете вътрешния пръстен (2) с помощта на екстрактор.
Поставете новия вътрешен пръстен (2) в неговото гнездо.

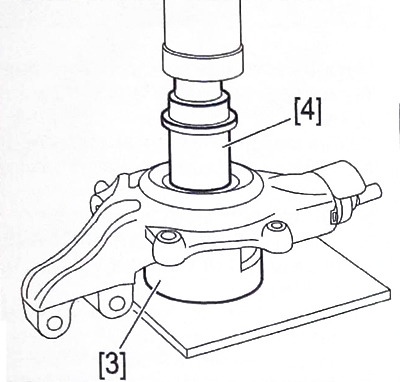

Монтирайте инструмент 4 върху лагерния сепаратор.
Инсталирайте приспособление 3.
Отстранете лагера с помощта на преса.
Монтиране

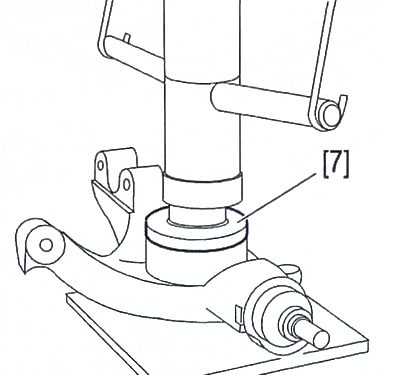

Инсталирайте приспособление 7.
Поставете лагера, докато спре да използва преса.
Поставете нов задържащ пръстен на лагера (1) в гнездото.

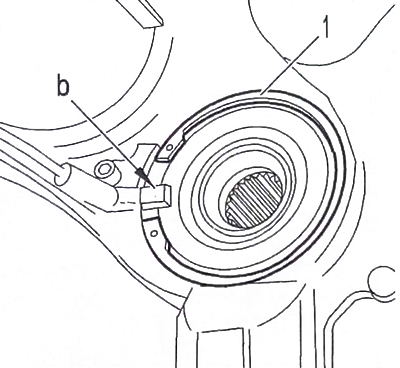

Внимание. Задържащият пръстен не трябва да покрива пространството "b", за да позволи инсталирането на ABS сензора.
Проверете позицията на задържащите пръстени (1).

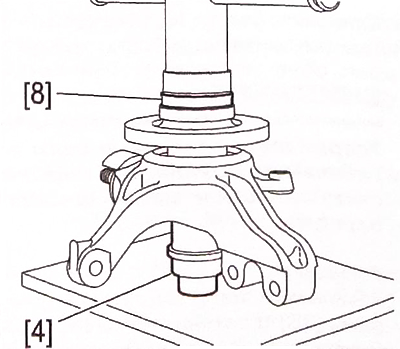

Инсталирайте инструменти 4 и 8.
Монтирайте главината, като натиснете, докато спре.
Монтирайте кормилния накрайник върху автомобила (вижте съответната операция).
