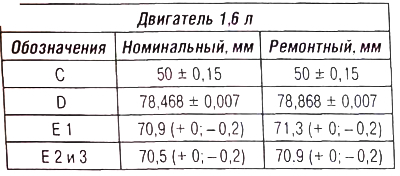

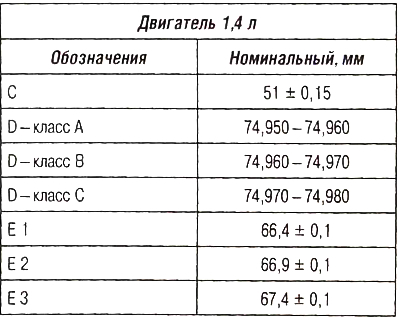

Бутала

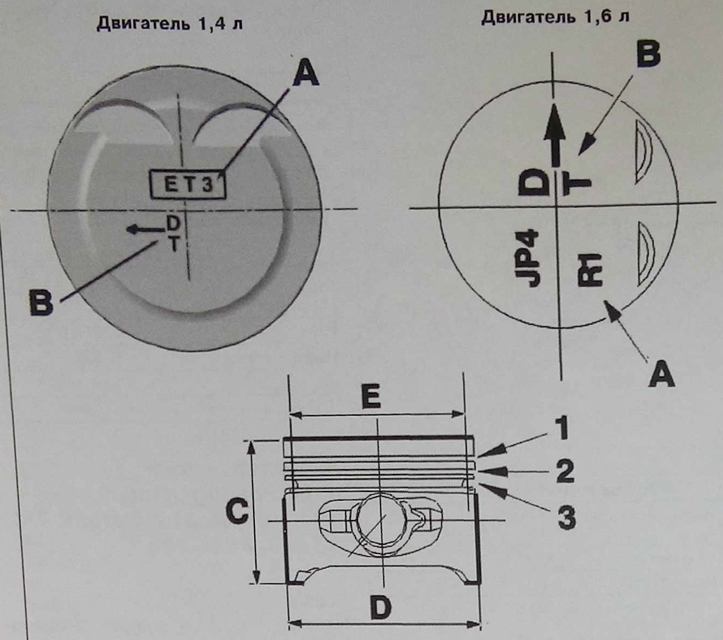

Марка A: (R1 за големи бутала).
Марка B е ориентирана към задвижващия механизъм.
![](https://www.peugeotbook.ru/img/p200/0325.jpg)

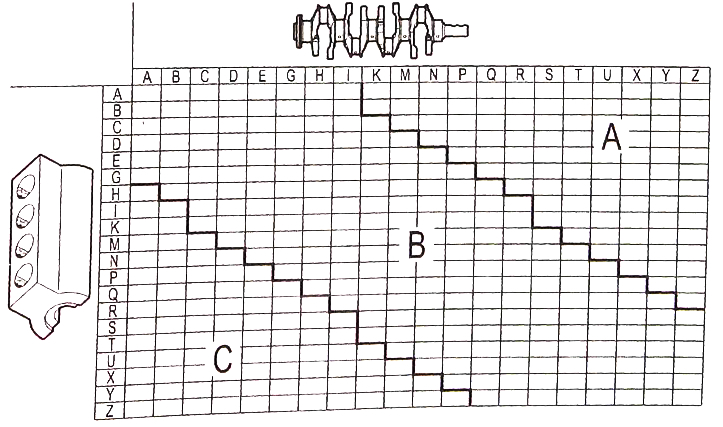

![](https://www.peugeotbook.ru/img/p200/0326.jpg)
![](https://www.peugeotbook.ru/img/p200/0327.jpg)
Внимание. Буталата идват в комплект с техните бутални щифтове; тези два елемента са съпоставени на задвижващия механизъм и не трябва да се бъркат.
![](https://www.peugeotbook.ru/img/p200/0328.jpg)
Бутални пръстени

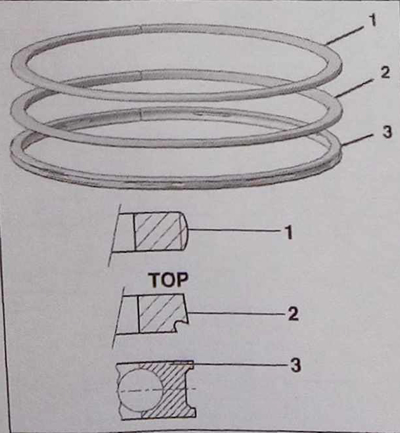

![](https://www.peugeotbook.ru/img/p200/0329.jpg)
- 1 - огнеупорен компресионен пръстен на буталото (няма специфична посока на монтаж).
- 2 - компресионен пръстен на уплътнителното бутало (с надпис "TOP").
- 3 - бутален пръстен на скрепера за масло (няма конкретна посока на монтаж).
- Горният бутален пръстен (1) има цветна маркировка в края (жълт: за 1.4L двигатели; кафяв: за 1.6L двигатели).
- Компресионният бутален пръстен (2) има цветна маркировка на челната страна (бял: за 1,4-литров двигател; лилаво червен: за 1,6-литров двигател).
- Буталния пръстен на скрепера за масло (3) има цветна маркировка на челната страна (бяла: за двигатели 1,4 L; кафява: за двигатели 1,6 L).
![](https://www.peugeotbook.ru/img/p200/0330.jpg)

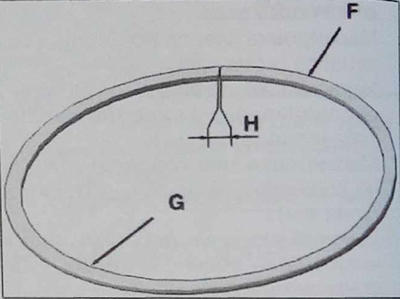

- Диаметър P: външен диаметър.
- Диаметър G: вътрешен диаметър.
- Етикет H: празнина в равнината.

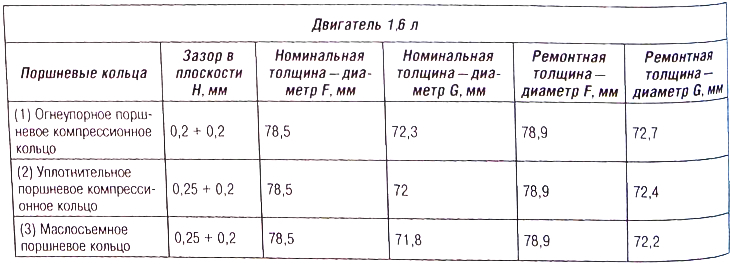

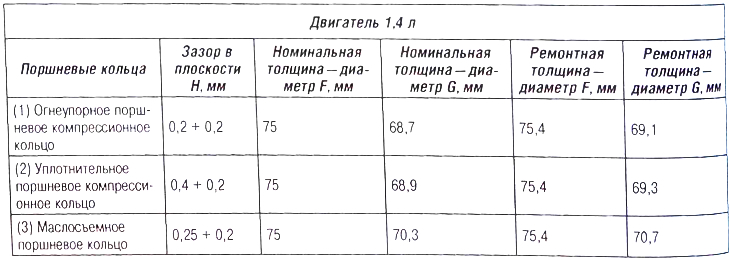

Размери на буталния пръстен
![](https://www.peugeotbook.ru/img/p200/0331.jpg)
![](https://www.peugeotbook.ru/img/p200/0332.jpg)
Манивели
![]() | ![]() |

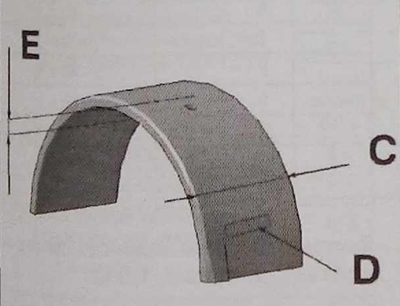

Шантови лагери (само за 1,4-литров двигател)
![](https://www.peugeotbook.ru/img/p200/0335.jpg)

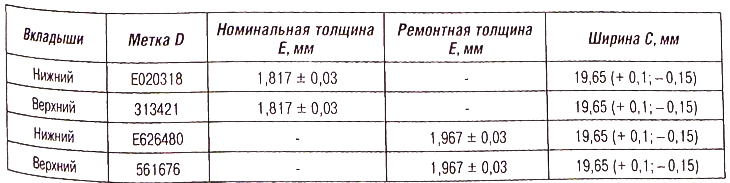

Размери на щангови лагери за 1.4L двигатели
![](https://www.peugeotbook.ru/img/p200/0336.jpg)

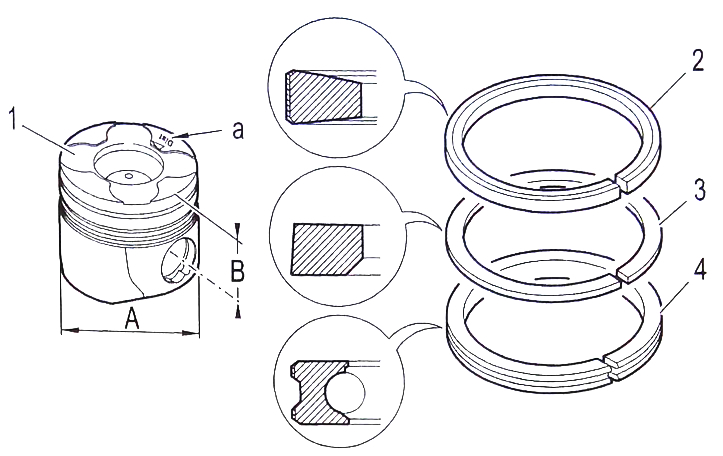

![](https://www.peugeotbook.ru/img/p200/0337.jpg)

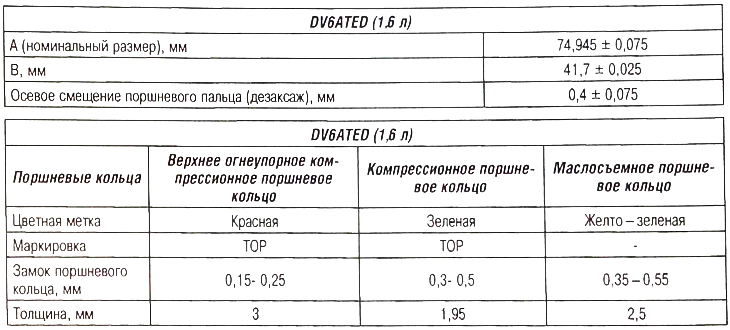

![](https://www.peugeotbook.ru/img/p200/0338.jpg)
