Оттегляне
Поставете колата на асансьор.
Изключете батерията.
Повдигнете автомобила.
Отстранете звукоизолиращата защита, фиксирана под двигателя.

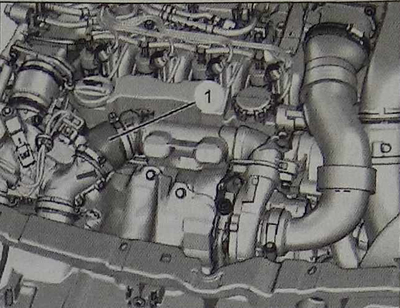

Откачете тръбата за подаване на въздух (1).

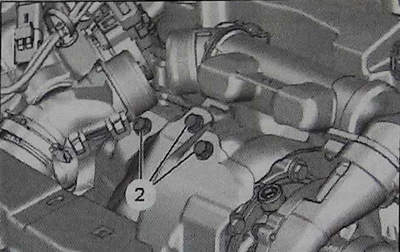

Завъртете болтовете (2).
![]() | ![]() |
Преместете и окачете компресора на климатика към каросерията на автомобила (в зависимост от версията на оборудването).

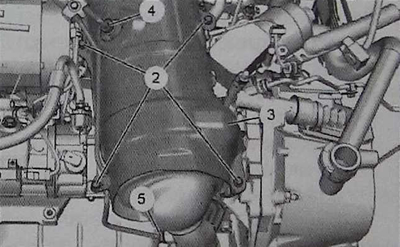

Отстранете фиксиращите болтове (2) на топлинния щит (3).
Отстранете кранчетата за налягане (4-5).
![](https://www.peugeotbook.ru/img/p200/0948.jpg)

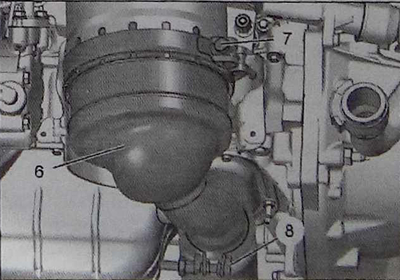

Преместете топлинния щит (3) (за да развиете втулката (7) на комплекта каталитичен конвертор/дизелов филтър за твърди частици).
Отстранете скобата на изпускателната система (8).
Освободете скобата (7).
Отстранете филтъра за твърди частици (6).
![](https://www.peugeotbook.ru/img/p200/0949.jpg)
Инсталиране
Монтирайте филтъра за твърди частици (6).

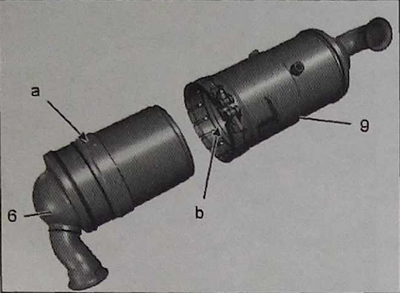

Внимание. Позиционирайте жлеба "a" на филтъра в центъра на слотовете "b" (точка на залепване) на предкаталитичния конвертор (9).
![](https://www.peugeotbook.ru/img/p200/0950.jpg)
Ремонтният комплект се доставя с шаблон за подравняване на изпускателния маркуч и филтъра за твърди частици.

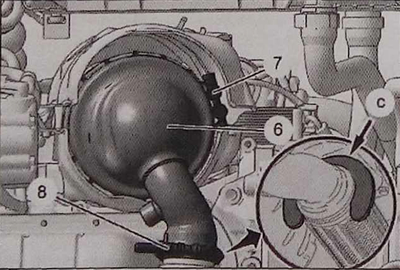

Поставете дистанционер, за да позиционирате гъвкавия елемент на изпускателната система (в областта "c").
Затегнете скобата (7).
Отстранете уплътнението (в областта "c").
Инсталирайте на място:
- изпускателна скоба (8);
- тръби за вземане на проби под налягане (4-5);
- Фиксиращи болтове на термощита (3) (момент на затягане 5 Nm).
Монтирайте останалите части в обратен ред.
Затегнете изпускателните тръби с въртящ момент от 20 до 30 Nm.
![](https://www.peugeotbook.ru/img/p200/0951.jpg)
Проверете за течове в изпускателната система.
Проверете правилната работа на сензорите за налягане (измерване на параметрите с помощта на диагностичния инструмент).
