Demontarea
1. Deconectați borna negativă a bateriei.
2. Ridicați partea din față a vehiculului și sprijiniți-l pe suporturi. Scoateți roțile din față și scoateți apărătoarea aripii. Scoateți apărătorul de stropire de sub motor.
3. Goliți uleiul cutiei de viteze și înlocuiți dopurile de umplere cu ulei și de golire.
4. Scoateți ambii arbori de transmisie.
Puteți găsi originalul pe resursă (PEUGEOTBOOK.ru)

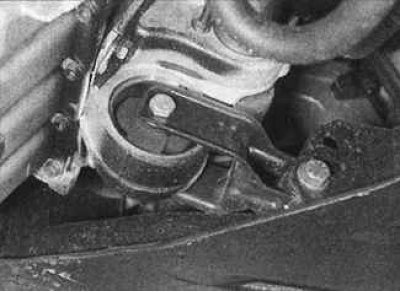

5. De sub vehicul, deșurubați șuruburile care fixează suportul pe carcasa lagărului intermediar al arborelui de antrenare și pe cadrul inferior. Mutați suportul în lateral.
6. Scoateți carcasa filtrului de aer și sistemul de conducte de admisie.
7. Scoateți cablul de accelerație de pe corpul clapetei sau de la pompa de combustibil de înaltă presiune.
8. Scoateți cablurile electrice de la transmisie împreună cu comutatorul luminii de marșarier, senzorul de acționare al vitezometrului și magistrala de masă.
9. Scoateți indicatorul de uzură a plăcuțelor de frână și cablajul sistemului ABS de pe suporturi și mutați-l în lateral.
10. Folosind o lamă de șurubelniță ca pârghie, deconectați cele trei tije selectoare de la articulațiile sferice corespunzătoare ale transmisiei.
11. Scoateți cablul, suspensia și senzorul RPM/TDC.
12. Mutați conducta de aer condiționat și sistemul de servodirecție în lateral.
13. Scoateți cablul de eliberare a ambreiajului din transmisie.
14. Deșurubați șuruburile de fixare a demarorului și mutați demarorul în lateral fără a deconecta firele de la acesta.
15. Deșurubați șurubul și scoateți suportul cablului ambreiajului.
16. Pe cablul vitezometrului, scoateți știftul și scoateți cablul de la senzorul vitezometrului. Dacă este prezent, deconectați conectorul electric. Deșurubați șurubul și scoateți senzorul de antrenare al vitezometrului împreună cu scutul termic. Deșurubați cele trei șuruburi de montare și scoateți carcasa senzorului de acționare a vitezometrului împreună cu garnitura cu secțiune transversală circulară din carcasa cutiei de viteze.
17. Folosind un troliu, ridicați partea stângă a unității de putere, astfel încât greutatea unității de putere să fie susținută numai de troliu.
18. Așezați un cric sub transmisie și ridicați-l suficient pentru ca greutatea transmisiei să fie susținută de cric.

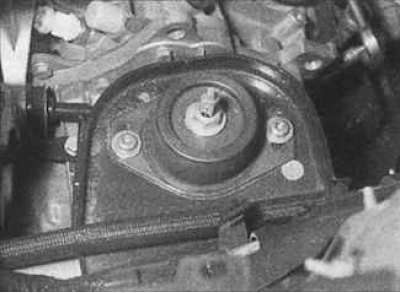

19. Deșurubați piulița centrală a suportului stâng al suspensiei unității de alimentare. Deșurubați cele două șuruburi și scoateți perna de cauciuc din suspensia de instalare.

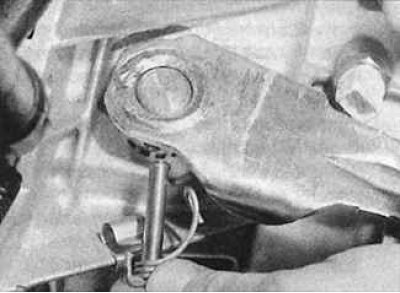

20. La modelele cu mecanism de eliberare a ambreiajului de tip "tragere", scoateți știftul sau deșurubați șurubul de fixare.

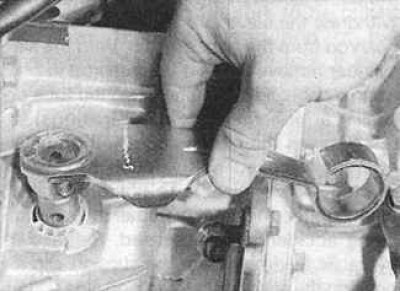

21. Scoateți pârghia de eliberare a ambreiajului din partea superioară a arborelui de eliberare a ambreiajului. Deconectați rulmentul de eliberare de la furca de eliberare a ambreiajului.

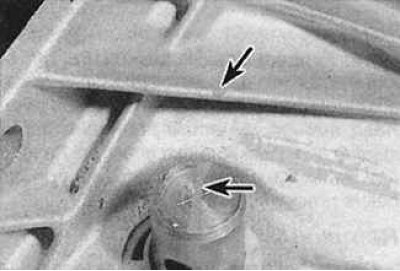

22. Așezați semne prin centrul arborelui furcii de eliberare a ambreiajului și marcați poziția arborelui în raport cu carcasa cutiei de viteze (semnele sunt indicate prin săgeți).
23. Deșurubați șuruburile și scoateți placa de protecție inferioară a volantului.
24. Scoateți șurubul de fixare al cutiei de viteze din partea din spate a blocului cilindrilor.
25. Sprijinind cutia de viteze cu un cric, deșurubați șuruburile rămase care fixează cutia de viteze de motor.
26. Coborâți unitatea de putere și îndepărtați cutia de viteze de motor folosind un cric. Coborâți transmisia sub vehicul.
27. Faceți un al doilea semn pentru a indica poziția arborelui de eliberare a ambreiajului față de carcasa transmisiei după ce transmisia a fost scoasă, notând unghiul prin care s-a rotit furca de eliberare a ambreiajului.

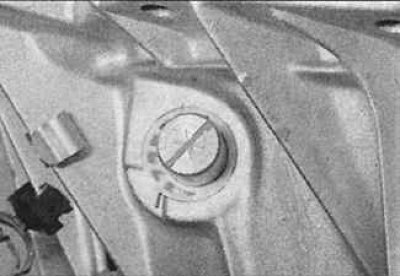

Alinierea celui de-al doilea semn de pe arborele de eliberare a ambreiajului cu marcajul de pe cutia de viteze înainte de a instala cutia de viteze la loc
Instalare
Instalarea se efectuează în ordinea inversă a demontării, ținând cont de următoarele puncte:
- înlocuiți inelele de etanșare a arborelui de antrenare;
- verificați dacă știfturile de ghidare sunt la locul lor;
- aliniați marcajul de pe arborele de eliberare a ambreiajului cu cel de-al doilea marcaj de pe carcasa cutiei de viteze, făcut la demontarea cutiei de viteze. Ungeți filetele șurubului de fixare a suspensiei din stânga cu un dispozitiv de prevenire a pierderii șurubului;
- strângeți toate șuruburile și piulițele la cuplul specificat;
- instalați arbori de transmisie;
- scoateți uleiul din cutia de viteze.
